Выбор автоматического выключателя!

Номинальный ток автоматического выключателя

Сколько ампер на миллиметр? Возможности вашей проводки определяют значение номинального тока. А какие провода для нее потребуются, выясняют следующим образом. Рассчитывают предполагаемую максимальную нагрузку, то есть суммарную потребляемую мощность для всех электроприборов в помещении. А затем, используя полученные данные, выбирают нужные характеристики проводов:
для медного провода допустимая сила тока составляет 10 А на 1 мм² сечения.
для алюминиевого провода — 6 А на 1 мм² сечения. Из-за высокого удельного сопротивления и низкой механической прочности жилы алюминиевые провода в настоящее время практически не используются. Так что дальнейшие расчеты приведены только для медных проводов.

Характеристики автоматических выключателей

Чувствительность к перегрузкам. Этот параметр характеризуется буквенной маркировкой от A до D. Он показывает, как быстро устройство реагирует на избыточную нагрузку в сети: отключает питание сразу или с небольшой задержкой.

Автоматы имеют несколько характеристик чувствительности

Характеристика А обозначает наиболее высокую чувствительность. Такие устройства реагируют на перегрузку практически мгновенно и применяются для защиты цепей питания особо точных приборов. Для бытовых нужд они не используются.
Характеристика B указывает на наличие небольшой временной задержки срабатывания автомата. В бытовых условиях такое приспособление можно применять для защиты сети питания, к которой подключены сложные и дорогостоящие устройства типа плазменной панели, компьютера и т.д.
Характеристикой C обладают автоматические выключатели, наиболее подходящие для широкого использования в быту. Обычно именно они применяются для защиты отдельных участков цепи электропитания внутри дома. Задержка срабатывания такого прибора является вполне достаточной для того, чтобы он не реагировал на мгновенные перегрузки в сети, обесточивая последнюю только в случае серьезной неисправности.
Характеристика D свидетельствует о том, что автомат наименее чувствителен к перегрузкам. Как правило, подобное устройство устанавливают на вводе электроэнергии в дом, в самом первом распределительном щитке, и оно контролирует всю электрическую сеть здания. По сути, этот аппарат является дублирующим: он срабатывает только в том случае, если следующий за ним автомат (защищающий отдельный участок цепи в конкретном помещении) по тем или иным причинам не отреагировал на возникшую неисправность.

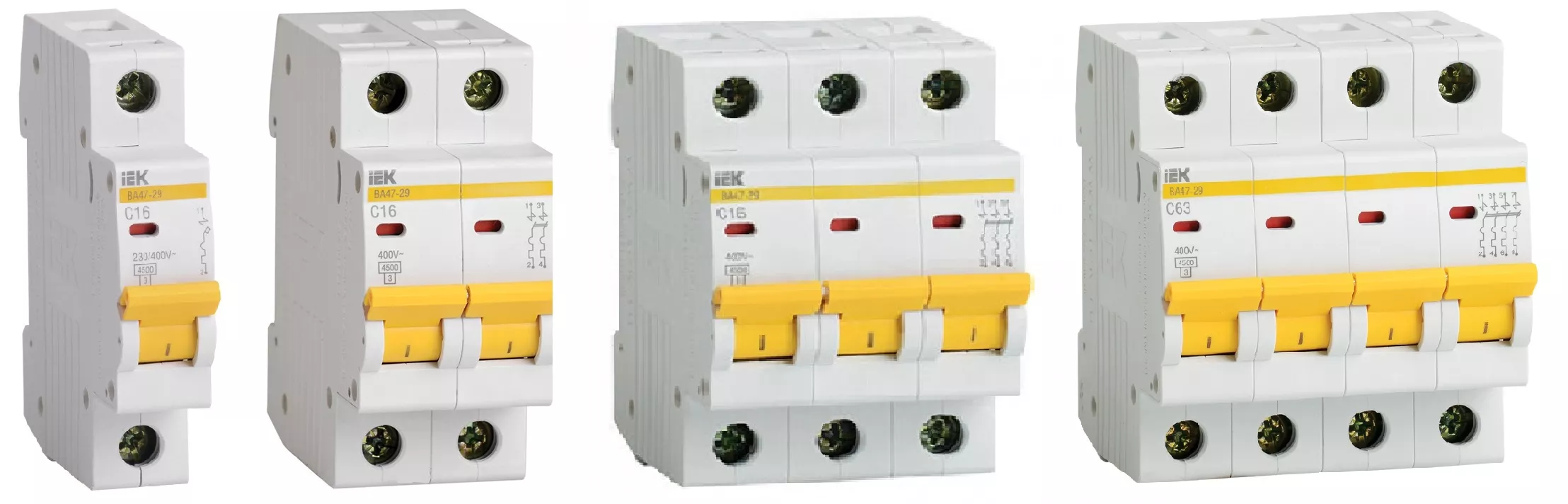

Типы автоматических выключателей

Номинальная отключающая способность. Этот параметр показывает стойкость его силовых контактов к протеканию токов большой силы и к подгоранию в момент разрыва цепи. В последнем случае возникает так называемая дуга, похожая на разряд молнии, что сопровождается очень высокой температурой (тысячи градусов). Следовательно, чем выше значение отключающей способности автомата, тем более качественный материал применяется при изготовлении его деталей и тем дольше он прослужит. Само собой, это отражается и на стоимости изделия. Возможно, подобные расходы не являются оправданными, так как токи значительной силы возникают только в результате короткого замыкания, что на практике происходит довольно редко.
