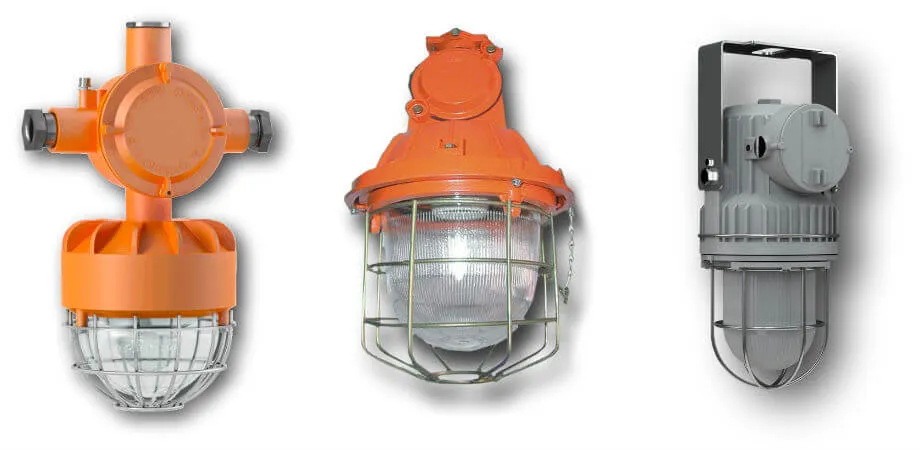

Взрывозащищенные светильники и их применение

Взрывозащищенными называют осветительные приборы, способные выдерживать резкое повышение давления и температуры. При производстве таких устройств используются пожаробезопасные материалы. Наружные части светильников не нагреваются выше установленной температуры. Это делается для того, чтобы не допустить соприкосновения горючих и взрывоопасных газов с горячей поверхностью приборов и предотвратить возгорание или взрыв. В этой статье мы расскажем о конструктивных особенностях таких светильников и о требованиях к их размещению.

Конструктивные особенности взрывозащищенных светильников

Конструкция устройств отличается усиленной защитой от проникновения: детали точно пригоняются друг к другу, места соединений герметизируются. Источники света закрываются рассеивателями из прочного поликарбоната или закаленного термостойкого стекла. Элементы предохраняют как сами лампы – от повреждений, так и внешнюю среду – от контакта с горячими или неисправными источниками света. Помимо этого, устройства могут оборудоваться специальными решетками.

Где должны быть взрывозащищенные светильники по закону

Согласно основным требованиям к взрывозащищенным светильникам, их необходимо использовать в различных взрывоопасных зонах. Подобные зоны могут располагаться как внутри, так и снаружи помещений. В каждом случае специализированное электрооборудование должно устанавливаться в пределах определенной области. К примеру, взрывозащищенные светильники для освещения АЗС используют под навесами бензоколонок, т. е. на участке, где повышена опасность взрыва. Дополнительно территория такого объекта должна быть оборудована молниеотводом.

В целом, опасные зоны классифицируются на несколько классов:

B-I. Зоны, где легковоспламеняющиеся жидкости (ЛВЖ) и газы создают опасность взрыва при обычных условиях работы.

B-Iа. Зоны, где горючие газы и ЛВЖ становятся взрывоопасными только в непредвиденных аварийных ситуациях.

B-Iб. Зоны и помещения, где выделение ЛВЖ и горючих газов возможно только в аварийных ситуациях, а в обычных условиях они отсутствуют в воздухе и не создают опасность взрыва.

B-Iг. Зоны вокруг подземных и надземных резервуаров, около уличного оборудования, работающего с ЛВЖ или горючими газами. Размеры и границы опасного участка определяются в соответствии с 7.3.44. ПУЭ 7. Еще сюда включают области около окон и других проемов, которые принадлежат помещениям с зонами B-I, B-Iа или B-I, и место выхода вентиляции, если он принадлежит помещениям с опасными зонами любой категории.

B-II. Помещения, где осуществляется производство с выделением горючих волокон или пыли, способных переходить во взвеси, реагирующие с воздухом с образованием взрывоопасной среды.

B-IIа. Помещения, в которых ситуация, описанная для B-II, возникает при авариях или поломке оборудования.

Согласно пункту 7.3.39. ПУЭ 7, границы опасных зон внутри помещений определяют с учетом следующих критериев:

если объем взрывоопасной смеси составляет более 5% незанятого пространства помещения, то опасная зона приравнивается ко всему помещению;
если смесь занимает менее 5%, то за опасную зону принимают область в пределах 5 м по всем направлениям от агрегата, выделяющего опасные пары.

Согласно п. 7.3.49 ПУЭ 7, взрывозащищенные светильники для покрасочных камер, которые располагаются в общем технологическом потоке с сушильными камерами, устанавливаются в пределах 5 м от открытых проемов. Это условие для камер общей площадью до 200 м2. В противном случае размеры опасной зоны определяют по п. 7.3.39. ПУЭ 7, т. е. по объему взрывоопасной смеси. При бескамерной окраске зону выделяют по тем же критериям, но ее отсчитывают от края окрашиваемых изделий или решетки.

Особенности применения и подбора светильников

Особенности эксплуатации и установки взрывозащищенных светильников зависят от конкретного объекта, где они будут использоваться. К примеру, в помещениях отопительных котельных, встроенных в здания, осветительные приборы включают перед началом работы котельной установки, а выключатели при этом располагают вне помещения котельной, о чем говорится в п. 7.3.48. ПУЭ 7.

Еще при выборе светильников учитывается нормируемый уровень взрывозащиты или степень защиты как оболочки, так и самого прибора. Эти параметры определяются по таблицам 7.3.11. и 7.3.12. ПУЭ 7 соответственно. В них приводятся данные для стационарных и переносных светильников.
