Выбор силового кабеля и необходимые расчеты

Очередным пожаром из-за неисправной электропроводки сейчас уже никого не удивить. В этом вина не столько большого количества самых разнообразных электроприборов в каждой квартире или доме, сколько отсутствие опыта или ошибка в выборе силового кабеля для того или иного использования.

Именно оценка варианта использования должна стать первым шагом в выборе необходимого кабеля. Если вы хотите электрифицировать свой двухэтажный домик, расположенный на возвышенности, где не скапливается вода – вариант будет один. Если же в подвале вашего дома весной или осенью бывает вода, а еще вы хотите протянуть электричество до гаража, расположенного по другую сторону двора – здесь подход должен быть абсолютно другой. Как вы понимаете, без кабеля не обойтись в обоих вариантах, а вот какой кабель выбрать, нам и предстоит решить.

Конструктивные особенности

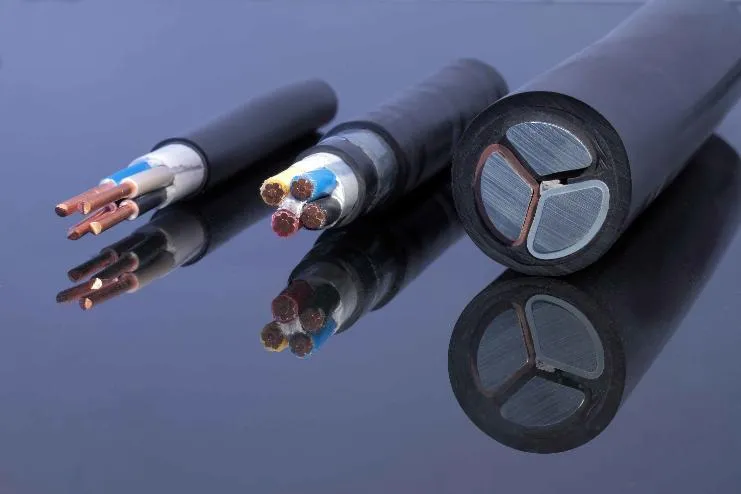

Конструктивно силовой кабель может состоять из 1–37 жил и, соответственно, варьироваться по сечению (0,75 – 800 мм²).

Изоляция проводов обычно рассчитана на напряжения 380, 660 или 1000 В, в кабелях – на любое напряжение. Изолирующая оболочка чаще всего изготовлена из ПВХ или резины. Для защиты некоторые провода дополнительно покрываются х/б оплеткой со специальной пропиткой или стальной проволочной оплеткой.

Алюминий или медь?

Определенно медь. С алюминием гораздо больше проблем. Его токопроводимость хуже, чем у меди. К тому же он достаточно хрупок. Всего нескольких перегибов провода будет достаточно для того, чтобы он переломился. На воздухе алюминий практически мгновенно окисляется, что отрицательно влияет на контакт и еще больше ухудшает проводимость. Плохой контакт проводов не только создает проблемы с соединением, но может нагреваться и искрить. Это легко приведет к пожару. При клеммовом соединении алюминиевый провод также проявляет себя не с лучшей стороны: он постепенно выскальзывает из соединения. В связи с этим рекомендуется периодически оценивать надежность соединений алюминиевой проводки.

Не стоит «смешивать» медный и алюминиевый кабели. Контактируя с медью, алюминий подвергается электрокоррозии и разрушается. О возможных последствиях этого мы упомянули выше.

Как рассчитать нужное сечение?

В начале статьи мы заговорили об электропроводке. Для нее чаще всего используется 2-4,5 жильный кабель. Площадь поперечного сечения каждой жилы можно посчитать по формуле, основанной на ее диаметре.

S = 0,78d², d - диаметр жилы

На практике же, при небольшой силе тока применяют кабель с сечением жилы 1,5 мм². Так как проводимость алюминия практически вдвое меньше меди, алюминиевые жилы необходимо брать большего сечения.

Если ток достаточно велик, значение сечения стоит подбирать по мощности. За отправную точку в расчетах можно взять сечение жилы в 1,57 мм² на 1 кВт нагрузки. Приближенные значения сечения медных и алюминиевых проводов при сечении провода в 1 мм² соответственно равны 8 и 5 A.

Рассмотрим практический пример: у вас установлен водонагреватель мощностью 5 кВт. Для его подключения необходимо использовать медный кабель с поперечным сечением минимум 3,2 мм², который допускающий нагрузку до 25 А.

Исходя из ряда предпочтительных сечений (0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35 мм² и т.д.), для нашего случая можно использовать проводник из меди сечением 4 мм². При использовании алюминиевого кабеля берут значение следующей ступени, то есть для нашего случая – 6 мм².

Вообще, кабель обычно лучше брать «с запасом», чтобы можно было позже подключить другие электроприборы, не прибегая к его замене. Также нужно проверить согласованность сечения проводов с максимальной фактической нагрузкой и током предохранителей или автоматов, установленных радом со счетчиком.
