Виды вентиляционного оборудования

Практически любое современное здание, будь то жилой дом, склад или завод, снабжается системой вентиляции. Она необходима для устранения «отработанного» и загрязненного воздуха и обеспечения притока чистого воздуха. Нередко вентиляция устанавливается даже в отдельных помещениях, где воздух подвергается особенно интенсивному загрязнению.

В любом случае, вентиляционные системы состоят не только из воздуховодов различной формы и диаметра, но и требуют монтажа специального оборудования, основные виды которого мы разберем в этой статье.

Установка вентиляционная

Установка вентиляционная.jpg

Данная установка – это отдельная система, обеспечивающая не только движение воздушного потока, но и его фильтрацию и, при необходимости, подогрев. Существует несколько разновидностей такой установки.

Центральный кондиционер

Он обеспечивает обработку воздуха и его циркуляцию через систему каналов по всему зданию. Поддерживаемый кондиционером климат является общим для всех обслуживаемых помещений. Обработка воздушного потока (очистка, нагрев, охлаждение, увлажнение) осуществляются в отдельных секциях.

Приточная установка

Основное отличие приточных установок от центральных кондиционеров – конструкция. При одинаковом функционале установки выполняются в моноблочном варианте. В зависимости от размера, конструкции, мощности и вида ключевых элементов (например, воздухонагревателя) производятся установки различных типоразмеров.

Модульная установка

Она выполняет те же функции, что и кондиционеры, но монтируются в помещении и подключаются к напрямую подсоединяются к главному каналу вентиляции.

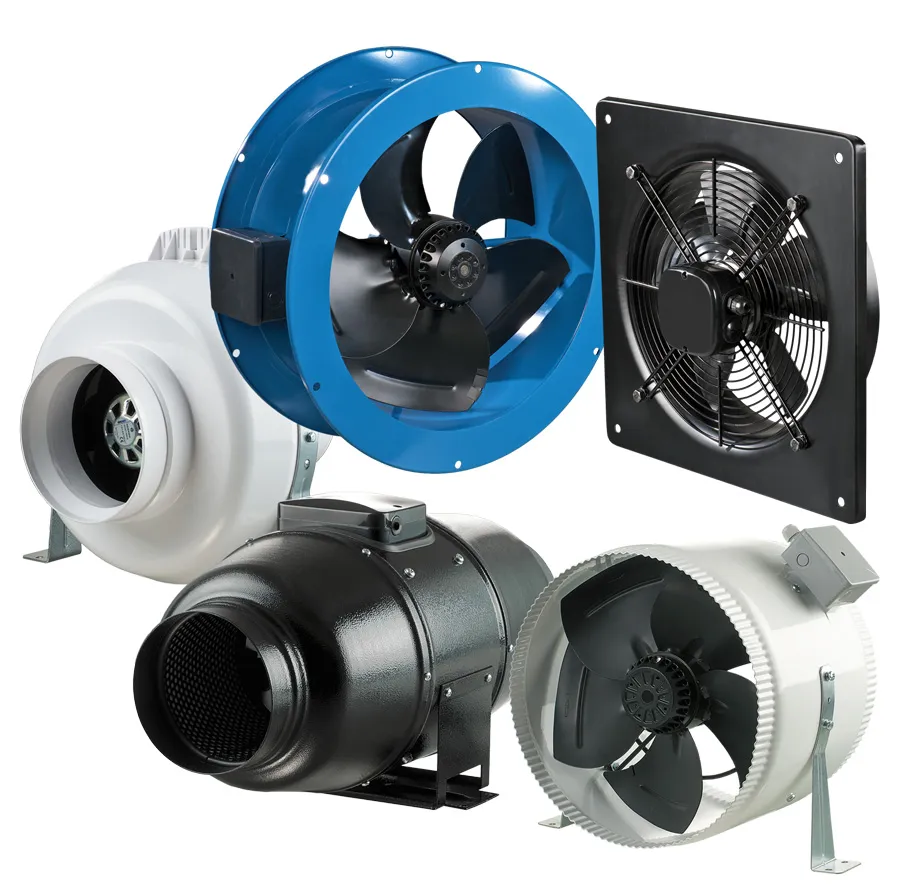

Вентиляторы


Следующий наиболее важный узел в системе вентиляции – это, собственно, вентилятор, обеспечивающий перемещение воздушных масс по каналам. Они делятся на несколько видов в зависимости от варианта установки.

Канальный радиальный.jpg

Канальный радиальный

По сечению их можно разделить на два вида: круглые и прямоугольные.

Монтаж круглых вентиляторов производится в небольшие круглые воздуховоды. Основное различие моделей кроется в форме лопаток крыльчатки и диаметре.

Прямоугольные же монтируются в крупные воздуховоды прямоугольной формы при создании большой вентиляционной системы, например, в производственном помещении. Они предназначаются для передвижения воздушных масс, которые не содержат абразивов и взрывоопасных смесей. Допускается внутренняя и наружная установка. Основное отличие в моделях – размер, соответствующий стандартным прямоугольным каналам.


Канальный шумозащищенный.jpg

Канальный шумозащищенный

Конструктивно данный вид практически полностью соответствует прошлому виду вентиляторов, но с одним существенным отличием: он снабжен звукоизолирующим кожухом. На кожухе имеется специальная отсоединяемая панель, обеспечивающая доступ во время профилактических работ.

Установка данных моделей осуществляется в общественные и промышленные здания, где установлены высокие требования к допустимому уровню шума.

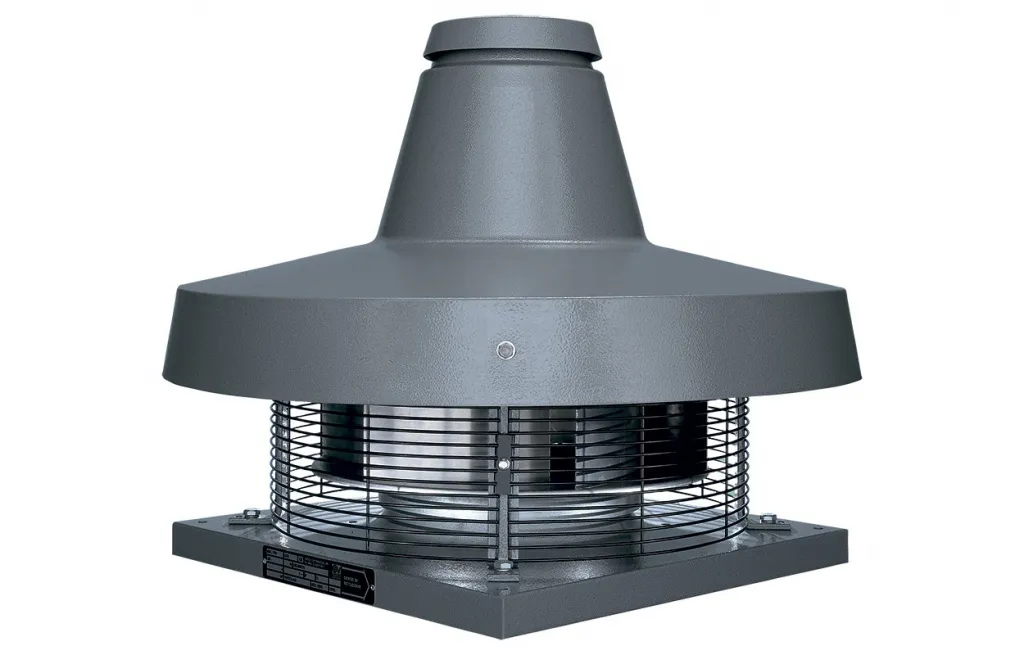

Крышные

Крышные вентиляторы устанавливаются исключительно снаружи промышленных, жилых и общественных зданий. Независимо от наклона крыши, допускается только горизонтальная установка оборудования. Главный элемент такого вентилятора - так называемая «крыльчатка». Она вертится внутри кожуха и может в зависимости от расположения лопастей засасывать его внутрь или выталкивать наружу. Отличаются крышные вентиляторы своей экономичностью: если на улице ветрено, то давление в подведенной к ним трубе создается само собой в силу аэродинамики. Но если наступает штиль, то крутить крылатку придется уже с помощью мотора.

При эксплуатации в соответствующих условиях (отсутствие твердых и взрывоопасных примесей в воздухе, невысокий уровень загрязнения) вентилятор практически не требует обслуживания.

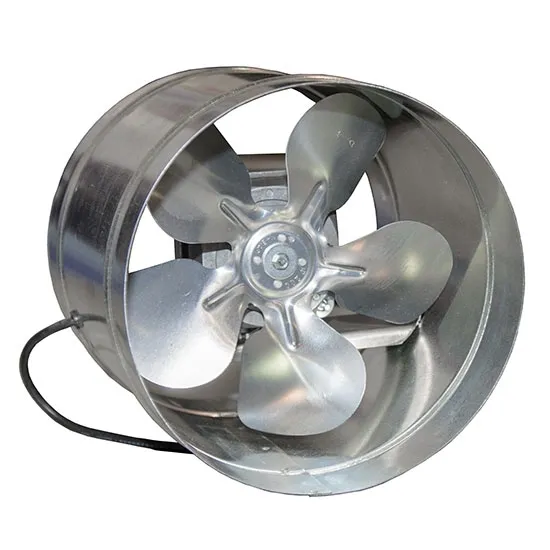

Осевые

Их главная функция – обеспечение циркуляции воздуха по системе вентиляции здания. Чаще всего имеют круглое сечение и допускают установку как непосредственно в вентиляционный канал, так и на стену.

В отличие от радиальных вентиляторов, осевые обеспечивают более низкое давление и хуже справляются с движением потока по разветвленной вентиляции.




Воздухонагреватели


Обеспечение движение воздушной смеси – не единственная функция системы вентиляции. Отдельные ее элементы, такие как воздухонагреватели и воздухоохладители обеспечивают создание комфортного климата для жизни или работы внутри помещений. Существует несколько видов воздухонагревателей, отличающихся по конструкции.

Электрический воздухонагреватель.jpg

Электрические

Поддержание климата, а именно нагрев воздушного потока, в данном устройстве обеспечивается электрическими ТЭНами.

Допускается установка устройств как внутри помещения, так и снаружи. Единственное требование к размещению – электрощит не должен быть расположен внизу, чтобы избежать попадания в него конденсата.

Электрические воздухонагреватели требуют периодического сервисного обслуживания, поэтому должны размещаться в легкодоступны местах. Сервисные работы включают проверку исправности ТЭНов и чистку воздушного фильтра. Чрезмерное загрязнение фильтра может привести не только к падению мощности воздушного потока в системе, но и к перегреву и выходу из строя самого нагревателя.


Водяной воздухонагреватель.jpg

Водяные

Конструктивно водяные воздухонагреватели делятся на двух- и трехрядные. Независимо от этого, прогрев проходящего воздушного потока осуществляется находящейся внутри нагревателя жидкостью. В случае установки внутри помещения это может быть вода или незамерзающая жидкость. Наружная установка допускает использование исключительно второй вариант.

Оба вида водяных нагревателей устанавливаются напрямую в прямоугольный или круглый вентиляционный канал. Монтаж на объектах с повышенным содержанием волокон или абразивов, а также взрывчатых веществ в воздушной смеси запрещен.



Воздухоохладители

Воздухоохладители выполняют обратное действие – понижение температуры воздуха в помещении. Существует два вида таких устройств – водяные и фреоновые.

Водяные

Водяные воздухоохладители аналогичны водяным воздухонагревателям. Они допускают внутреннюю или наружную установку. В последнем случае в качестве охлаждающей жидкости выступают исключительно незамерзающие смеси. Требования к установке и использованию данного узла полностью аналогичны эксплуатации водяных нагревателей.

Фреоновый воздухоохладитель.jpgФреоновые

В фреоновых воздухоохладителях температура циркулирующего воздуха понижается под действием фреона. Устанавливаются данные модели напрямую в прямоугольный воздушный канал. Допускается установка как внутри, так и снаружи помещений.


Фильтры


Обязательным элементом вентиляционной системы является фильтр, предупреждающий распространение загрязнений и попадание их в другие узлы.

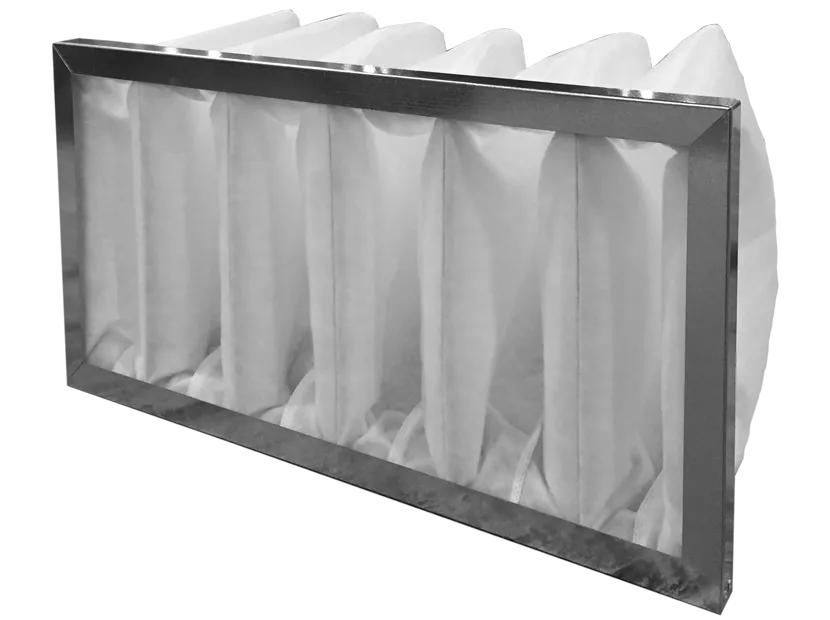

Карманный фильтр.jpg

Карманный

Карманные фильтры устанавливаются в канал вентиляционной системы промышленных и общественных зданий и производят очистку воздушного потока от крупных волокон и твердых абразивных частиц.

В зависимости от используемого материала и наличия предфильтра они производят грубую, среднюю или тонкую очистку.

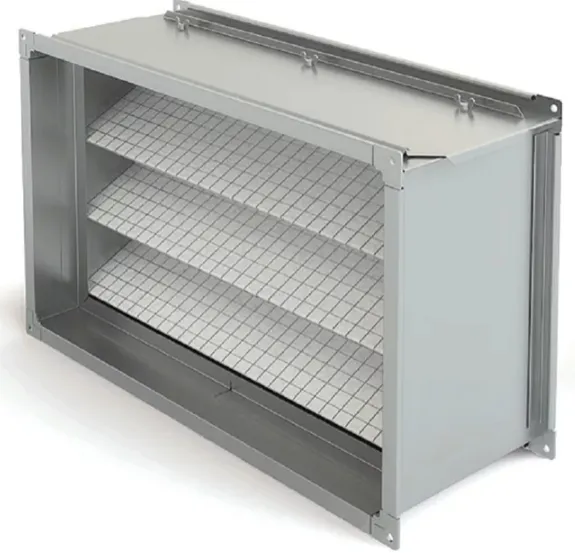

Кассетный фильтр.jpgКассетный

Данный вид фильтров представляет собой прямоугольный короб, монтируемый в вентиляционный канал, оснащенный съемным блоком с металлической сеткой и фильтрами из синтетических материалов.

Фильтры всех видов монтируются в приточном канале непосредственно перед воздухонагревателями, охладителями и вентиляторами.


Дополнительные элементы

Крупная вентиляционная система предполагает установку не только вышеописанного оборудования, но и дополнительных элементов.

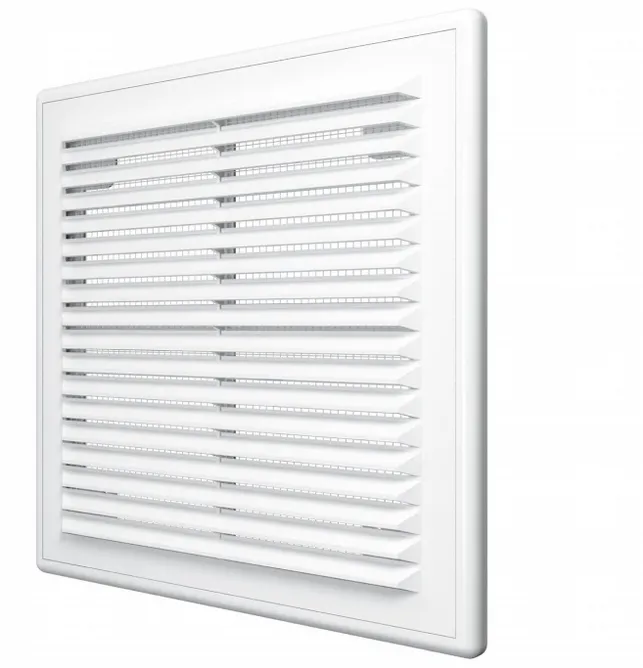

Вентиляционные решетки.jpgВентиляционные решетки

Установка вентиляционной решетки во входном канале обеспечивают подачу потока свежего воздуха и препятствуют проникновению в систему дождя, снега и нежелательных предметов.





Обратные клапаны.JPGОбратные клапаны

Установка обратных клапанов необходима в случае периодического перекрытия притока воздуха с улицы. Закрывая клапан в зимний период, можно предотвратить попадание в вентиляцию холодного воздуха и утечки тепла.

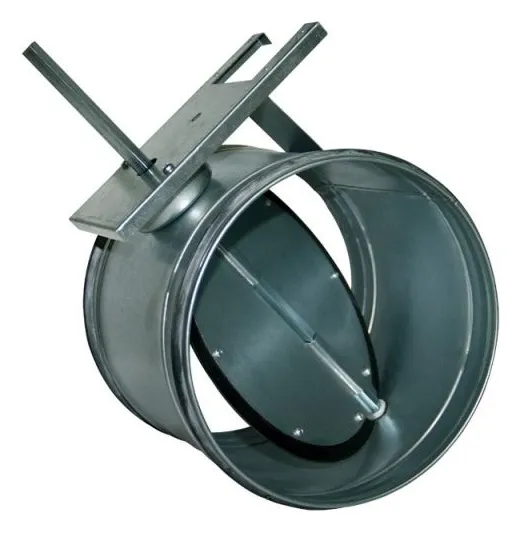

Заслонки.jpgЗаслонки

Установленные заслонки позволяют регулировать силу воздушного потока и полностью перекрывать его на время проведения монтажных или сервисных работ.

Данный элемент – один из самых нетребовательных видов вентиляционного оборудования. Единственное условие для долговечной эксплуатации – отсутствие в воздушной смеси веществ, способных вызвать коррозию материалов заслонки или ее закупорку.

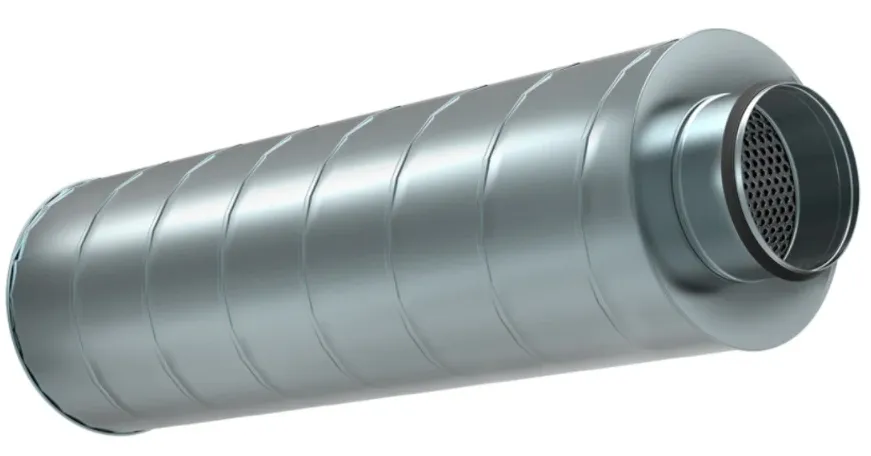

Шумоглушитель.jpgШумоглушители

При использовании шумонезащищенных вентиляторов снизить общий уровень шума позволяют шумоглушители.

Так как прохождение данного элемента снижает мощность воздушного потока, перед шумоглушителем рекомендуется размещать прямой участок канала длиной до полутора метров.

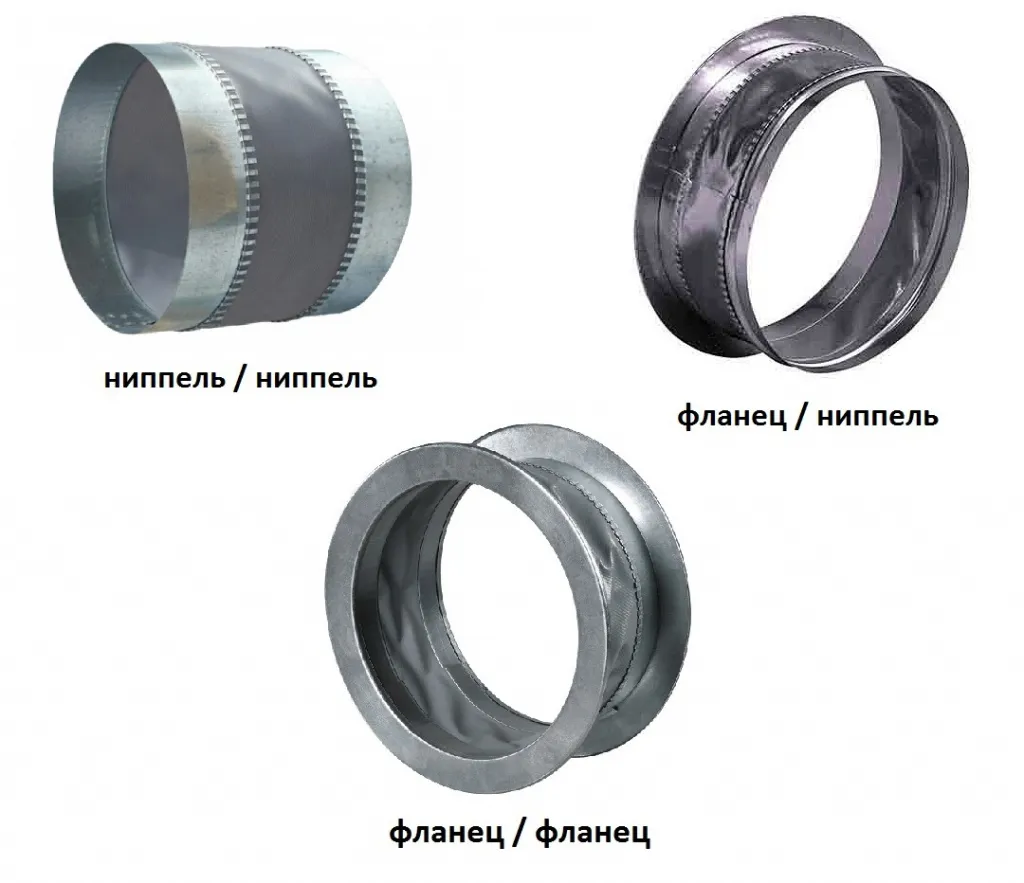

Гибкие вставки.jpgГибкие вставки

Гибкие вставки имеют два варианта использования. Благодаря им снижается вибрация вентиляторов, передаваемая всей системе. Также такие вставки используются для реализации гибкого стыка, где препятствуют нарушению герметичности вентиляции.

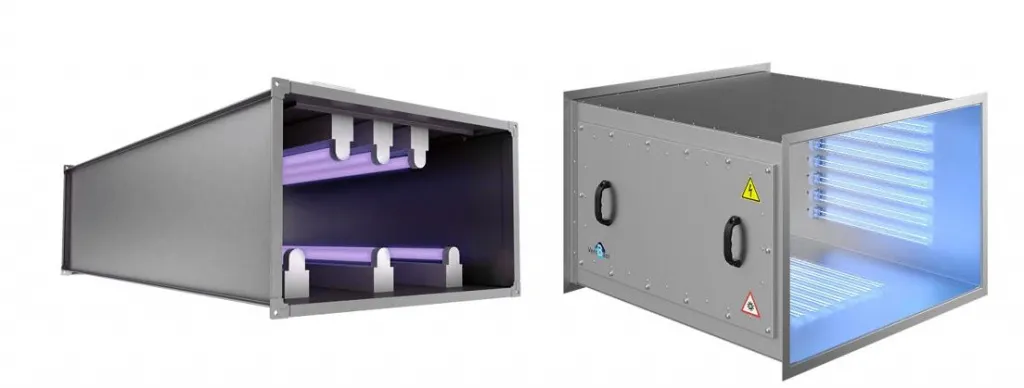

Секции бактерицидной обработки.JPGСекции бактерицидной обработки

Данные секции снабжены специальными бактерицидными ртутными лампами, обеспечивающими уничтожение микробов, бактерий и вирусов. Секция устанавливается непосредственно в вентиляционный канал и напрямую воздействует на воздушный поток. Основные варианты использования – установка в системах вентиляции и кондиционирования в детских учреждениях, спортивных комплексах и на пищевом производстве.

Соответствующие нормирующие органы РФ разделяют подобные помещения на 5 категорий в зависимости от требуемого уровня бактерицидной обработки. Соответствие трем из них могут обеспечить бактерицидные секции.

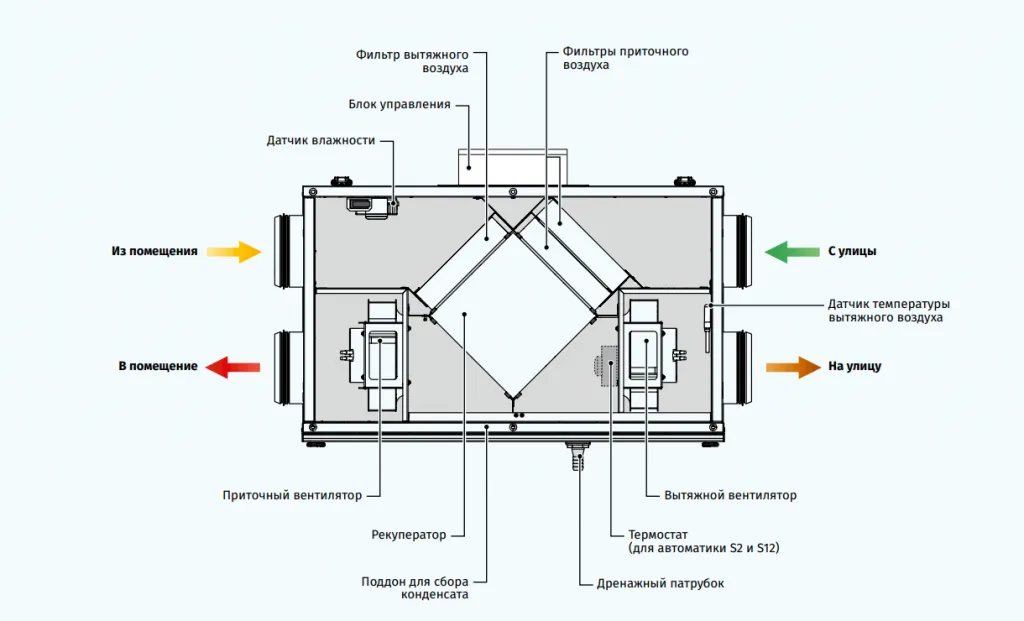

Рекуператоры


Схема вентиляции.jpg

Рекуператоры устанавливаются в общественных и жилых зданиях для отведения излишнего тепла или холода.

При монтаже рекомендуется оснащать рекуператоры фильтром, препятствующим засорению пластин. Размещать конструкцию необходимо в легкодоступном месте, так как в связи с перепадами температур в секции образуется конденсат, который требуется периодически сливать через предусмотренный для этого штуцер.

Кухонная вытяжка.jpg

Кухонная вытяжка

Кухонная вытяжка - это узкоспециальное устройство, обеспечивающее устранение загрязненного воздуха и запахов. Используется как в жилых домах, так и на пищевых производствах.







Тепловая завеса.jpgТепловые (воздушные) завесы

Данное приспособление устанавливается на входе промышленных объектов, где необходимо предотвратить попадание воздуха с улицы в помещение.

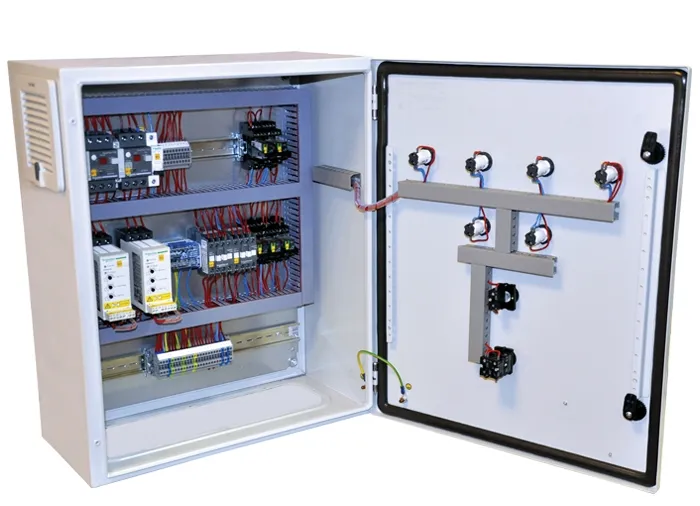

Система управления.jpgСистема управления

Под системой управления подразумевается отдельный щит, куда вынесены управляющие переключатели, обеспечивающие включение и выключение, как всей системы, так и отдельных ее элементов. Также панель может иметь регуляторы скорости оборотов вентиляторов и электронные дисплеи, на которые выводятся показатели различных датчиков (температура воздуха, степень загрязнения фильтров).





Мы рассмотрели основные виды вентиляционного оборудования. Но в конечном счете целесообразность их использования зависит от множества аспектов: от типа помещения до сложности проекта вентиляции. Подобрать необходимое оборудование для системы вентиляции и проконсультироваться по его установке и эксплуатации можно в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.
