Виды силовых разъемов

Силовые штепсельные разъемы незаменимы при эксплуатации внутри помещений и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения. Они подходят для подключения строительного электрооборудования и электроинструмента, станков и другого промышленного оборудования, для электроснабжения бытовок и киосков, для использования в гостиницах, домах отдыха, турбазах и т. д.

С помощью силовых разъёмов можно выполнить подключение:

электроинструмента;
компрессорного, насосного и обрабатывающего оборудования;
промышленных станков;
бетоносмесителей;
сельскохозяйственных механизмов;
бытовок и киосков;
сварочных аппаратов;
штукатурных машин;
подъёмников и пр.

Виды и различия

1. По номинальному значению силы тока:

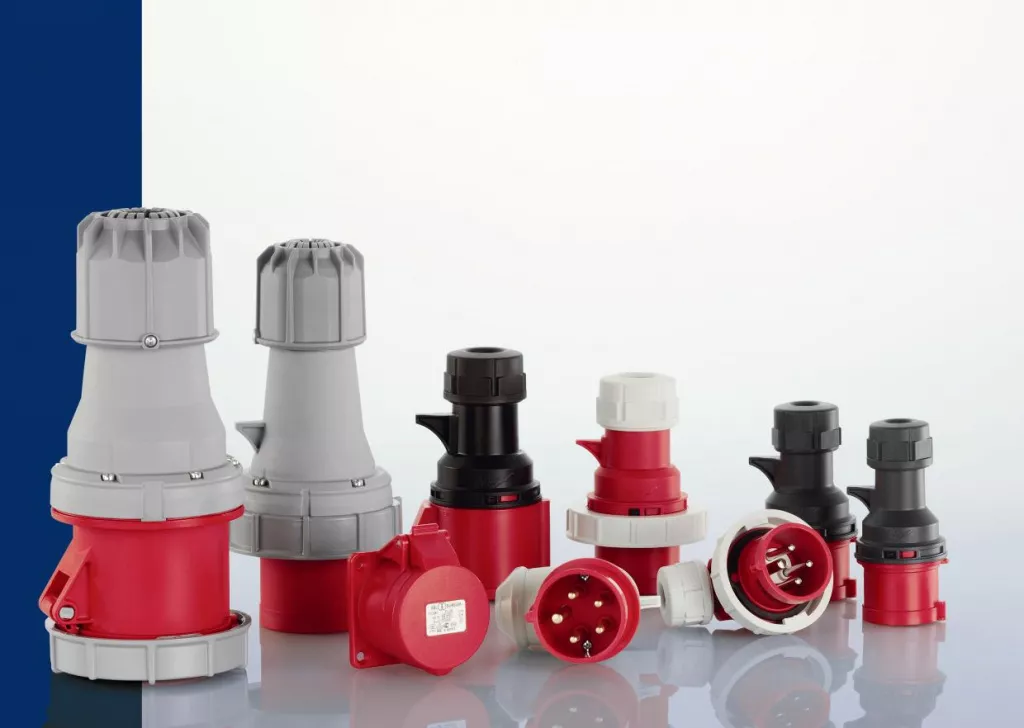

Силовые разъёмы бывают на 16, 32, 63 и 125 А. В быту можно использовать и 16 А, а вот на производстве и стройплощадке потребуется более высокое значение тока. Если максимальный ток будет больше, чем номинальный ток разъема, контакты могут перегреться, а там и до возгорания недалеко.


2. По количеству контактов:

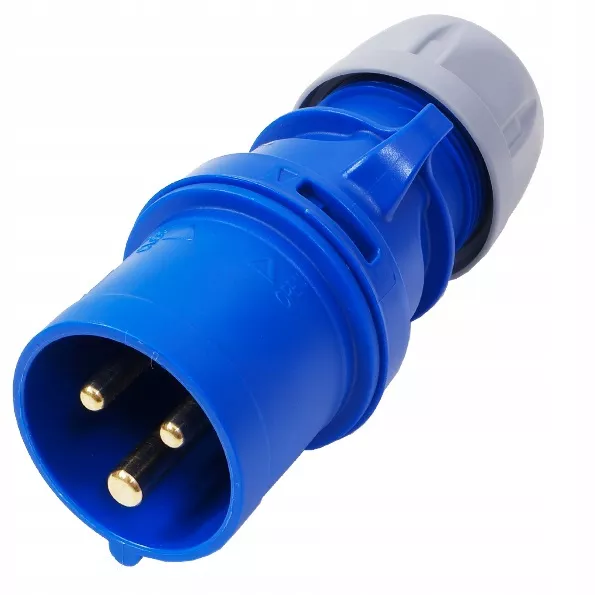

2P+E. Однофазные разъёмы с тремя контактами

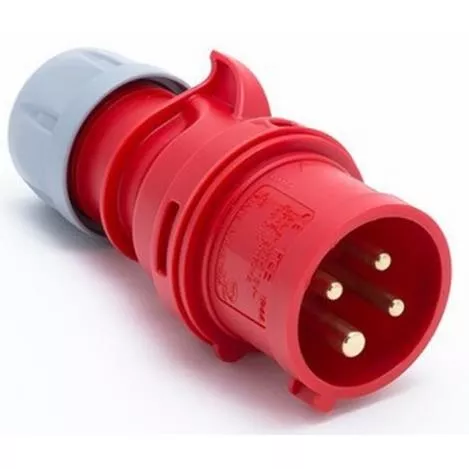

3P+E. Трёхфазные разъёмы с четырьмя контактами

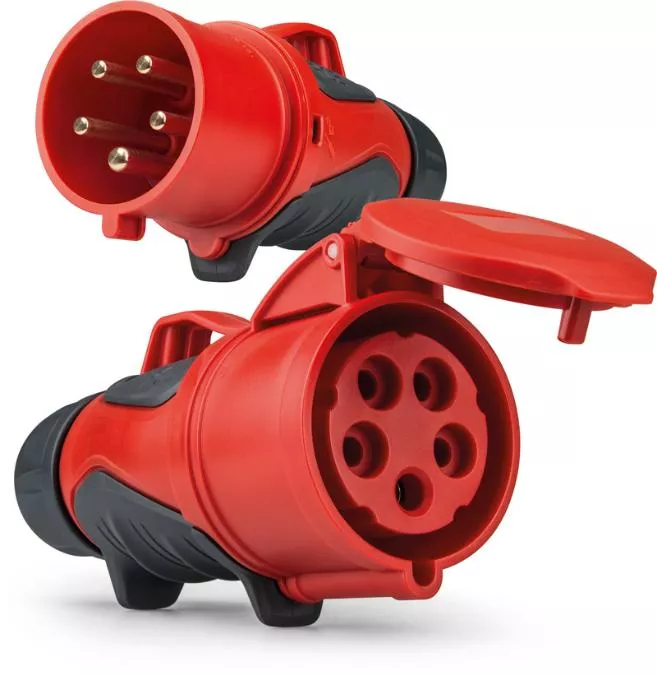

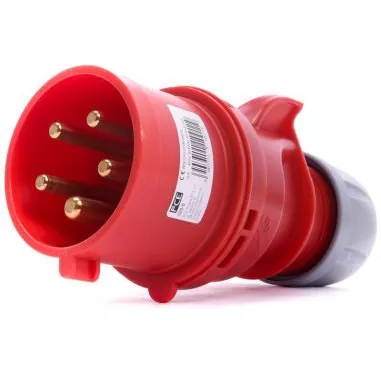

3P+N+E. Трёхфазные разъёмы с пятью контактами

Также розетки делятся на бытовые и силовые. Бытовые разъёмы рассчитаны на однофазную электролинию с напряжением в 220 Вольт. Этого хватает для большинства домов и квартир для подключения техники, использования освещения и т. д.

Номинальное напряжение силовых розеток – 380 Вольт. Кроме этого, они позволяют использовать не одну, а три фазы. К таким разъёмам подключается промышленное оборудование, мощная строительно-ремонтная техника: например, бетономешалки, перфораторы, отбойные молотки.

3. По варианту монтажа:

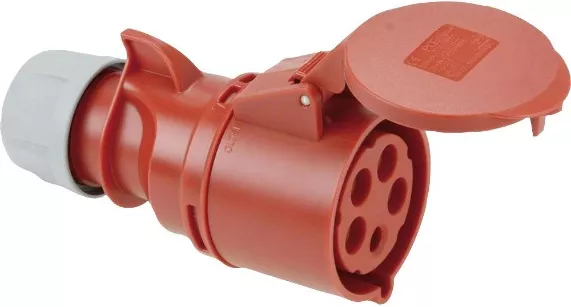

- переносные;

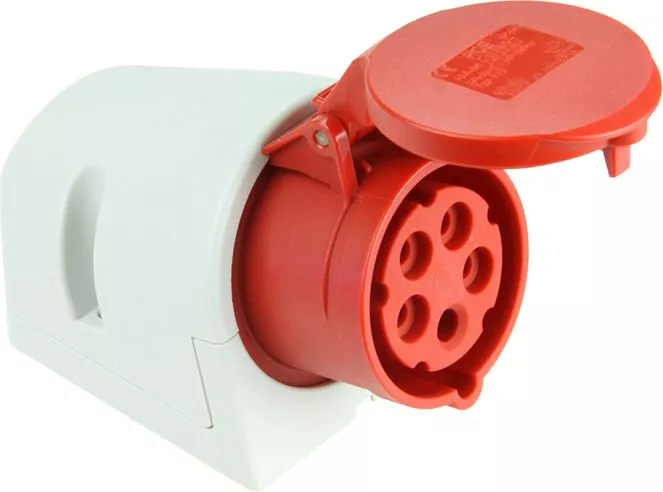

- стационарные: устанавливаются скрытым или открытым способом на различные основания, в том числе машины, и подключаются к электросети.

4. По степени защиты от попадания пыли и влаги:

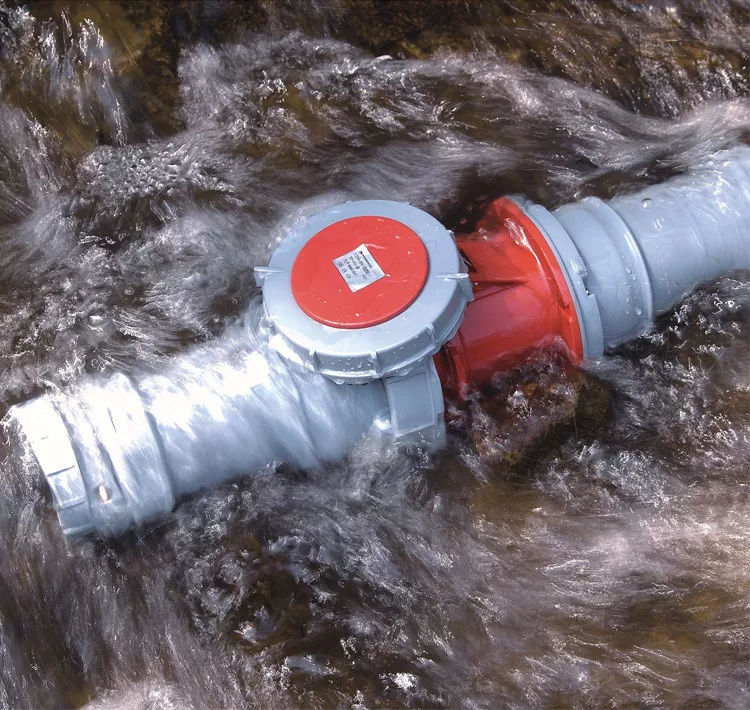

Высокая степень защиты от окружающей среды позволяет использовать соединители не только внутри, но и вне помещений в особо тяжёлых условиях. Степень защиты – показатель, который отражает, насколько хорошо защищена розетка от попадания влаги и посторонних предметов. На корпусе ставится специальная маркировка IP («Ingress Protection»). Пылевлагозащищёнными считают соединители с классом защиты от IP44. При попадании влаги, песка и грязи такие разъёмы сохраняют свою работоспособность. Соединители IP67 полностью водонепроницаемы и могут работать при кратковременном погружении под воду. Разъёмы с классом защиты IP68 могут эксплуатироваться в погружённом состоянии.

Соединение и подключение

Соединение и подключение силовых разъёмов похоже на использование бытовых розеток и вилок. Напряжение в сети подается на «маму». Электрическая нагрузка имеет разъем «папа».

Залуженные концы проводов крепятся винтовыми клеммами к медным контактам, так как медь обеспечивает токопроводность, не окисляется на открытом воздухе.

Для подключения разъемов, чаще всего применяется гибкий кабель, сечение которого подбирается с учетом номинального тока разъема, а количество жил будет зависеть от количества контактов.

Выбрать и приобрести высококачественные силовые вилки и розетки можно в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.
