Виды ручного измерительного инструмента

Измерительный инструмент — это специальное устройство, помогающее точно определить размер, расстояние и иные геометрические параметры детали при изготовлении оборудования, а также во время общестроительных, монтажных, ремонтных, сантехнических и столярных работ. Качество выпускаемой продукции зависит от точности измерений. В этой статье мы рассмотрим основные виды ручного измерительного инструмента.

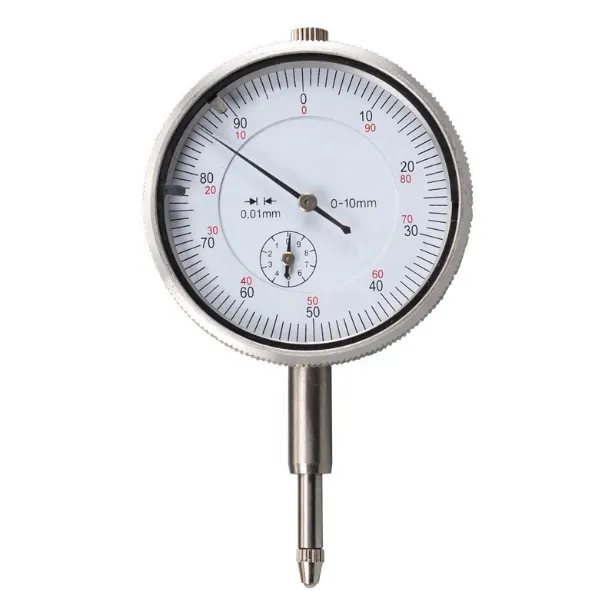

Индикаторная головка

Индикаторная головка – инструмент для измерения линейных размеров изделий абсолютным и относительным методом. Такое приспособление позволяет установить «идеал» будущих измерений и производить замеры размеров детали с последующим сравнением с идеальной величиной.

Измерения с помощью индикаторной головки производятся при ее жесткой фиксации. Для этого необходим специальный штатив (стойка) с возможностью регулировки положения прибора и дальнейшего крепежа.

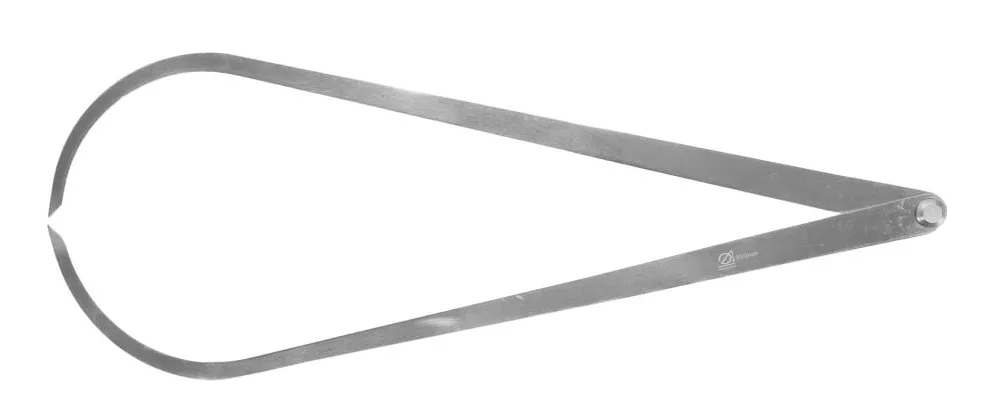

Кронциркуль

Кронциркуль - один из простейших и древнейших измерительных инструментов, предназначенный для замера линейных размеров, сравнивания реальных значений с эталонными, получения значений стенок с выступами и т.д.

Щуп

Измерительный щуп – набор тонких металлических пластинок различной толщины с нанесенным на них размером. Этот инструмент предназначен для измерения очень малых расстояний контактным способом, для точной регулировки и проверки зазора между поверхностями (например, в электрических соединениях и т. д.).

Радиусный шаблон

Комплект специальных шаблонов с различными формами одной из сторон позволяет измерить радиус выпуклой или вогнутой поверхности.

Резьбовой шаблон

Это набор металлических пластинок, имеющих зубцы на одной из сторон, что позволяет определить шаг измеряемой резьбы и ее профиля. Измерение производится методом подбора пластины к соответствующей резьбе.

Штангенрейсмас

Штангенрейсмас или рейсмус - стационарный прибор, позволяющий измерить глубину паза, выемки или глухого отверстия. Отличается высокой точностью и простотой использования: с его помощью можно производить измерения и разметку с точностью до 0,05 мм, не имея специальных навыков.

Штангенглубиномер

Штангенглубиномер – это еще один прибор, позволяющий измерить глубину глухих отверстий с высокой точностью. В отличие от штангенрейсмаса не имеет подставки.

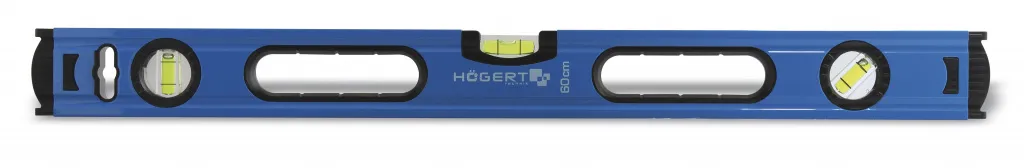

Уровень

Уровень – измерительный инструмент для определения угла наклона поверхности. Он определяет отклонение относительно идеальной горизонтальной или вертикальной линии. Широко используется в общестроительныхстроительных, ремонтных, сантехнических и столярных работах. Представляет собой прямоугольное металлическое изделие, оснащенное несколькими капсулами (колбами) с жидкостью и пузырьками воздуха. Более современные модели оснащаются электронным дисплеем, также существуют так называемые лазерные уровни.

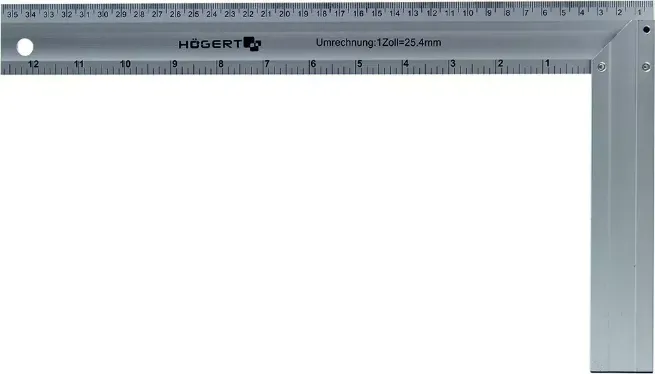

Угольник

Угольник представляет собой две металлические пластины, совмещенные под прямым углом. Он используется для разметки и измерения длины в строительстве, машиностроении и других отраслях.

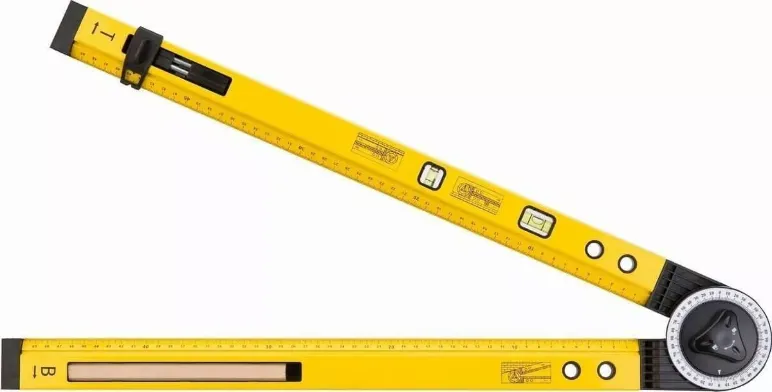

Угломер

Угломер позволяет измерять угол заточки режущей кромки инструмента. Соприкасаясь с кромкой, угломер под собственным весом перемещает шкалу, позволяя определить точный угол.

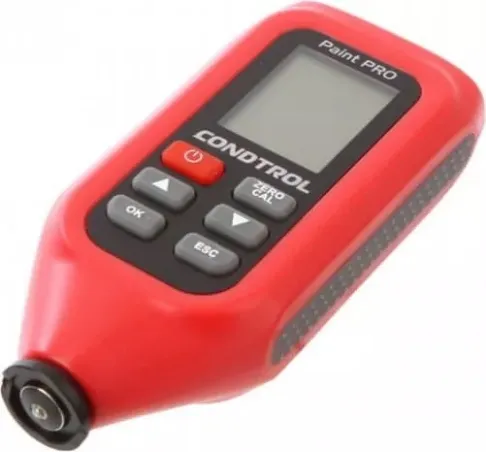

Толщиномер

Толщиномер – прибор для измерения толщины материала или слоя покрытия (листового металла, краски, лака, грунта, ржавчины, стекла и т.д.) путем зажатия его между губками. Верхняя губка воздействует с измерительным устройством, снабженным круговой шкалой. При этом во время измерения прибор не нпрушает целостность поверхности измеряемой детали.

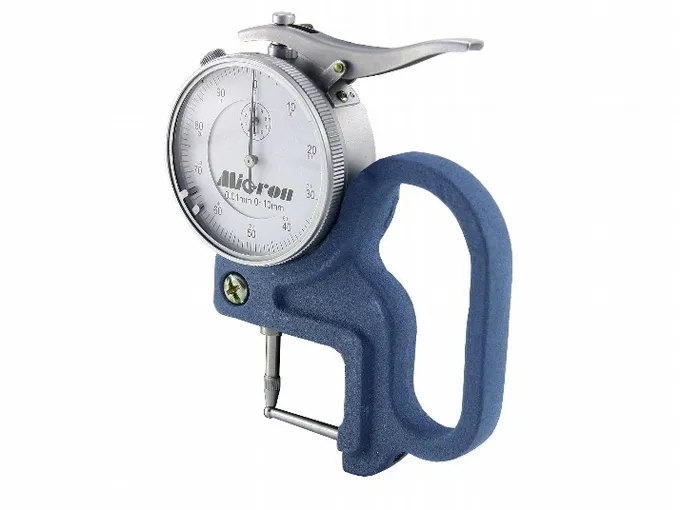

Стенкомер

Стенкомер конструктивно очень похож на толщиномер, но имеет немного другой вид. Позволяет производить замеры материала там, где использовать обычный толщиномер неудобно.

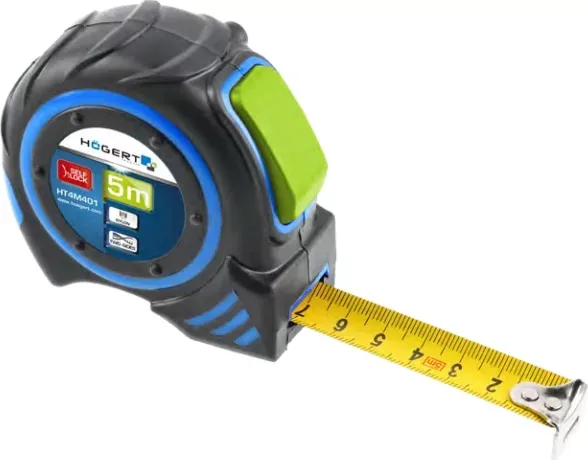

Рулетка

Рулетка – универсальный и незаменимый инструмент, который поможет измерить длину, ширину, высоту, а вместе с уровнем позволяет узнать наклон поверхности. Изготавливается из пластического или металлического корпуса, внутри которого имеется лента из металла или полимерного состава.
Ширина или длина у рулетки разная, но цена деления на шкале у всех рулеток составляет 1 мм. Механизм сматывания бывает ручным или механическим.

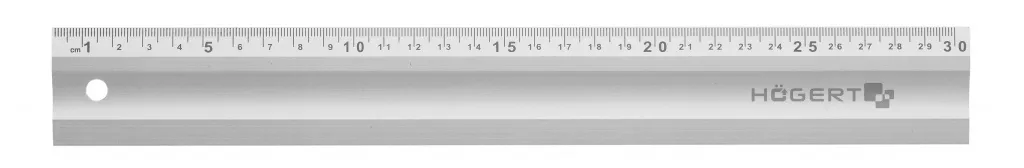

Линейки металлические и поверочные

Линейка - простой и доступный инструмент, который поможет определить параметр измеряемой величины. Оснащена линейка одной либо двумя измерительными шкалами. Пределы измерений по ГОСТу 427-75 в мм:
• 150;
• 300;
• 500;
• 1000;
• 1500;
• 2000;
Размеры шкалы метровой линейки могут отклоняться на +/- 0,2 мм. Замеры выполняются способом прикладывания. Иногда измеряемая деталь фотографируется вместе с линейкой для точного определения геометрических параметров.
С помощью поверочных линеек контролируют погрешности от плоскостности и прямолинейности выпускаемых деталей. Изготавливаются из стали, чугуна.

Нутромер

Нутрометр – это прецизионный инструмент, который позволяет определить размер отверстия или паза между двумя поверхностями, а также внутренние размеры деталей и радиус. Показатели выводятся на круговую шкалу. Широко применяется в лабораториях и на производствах.

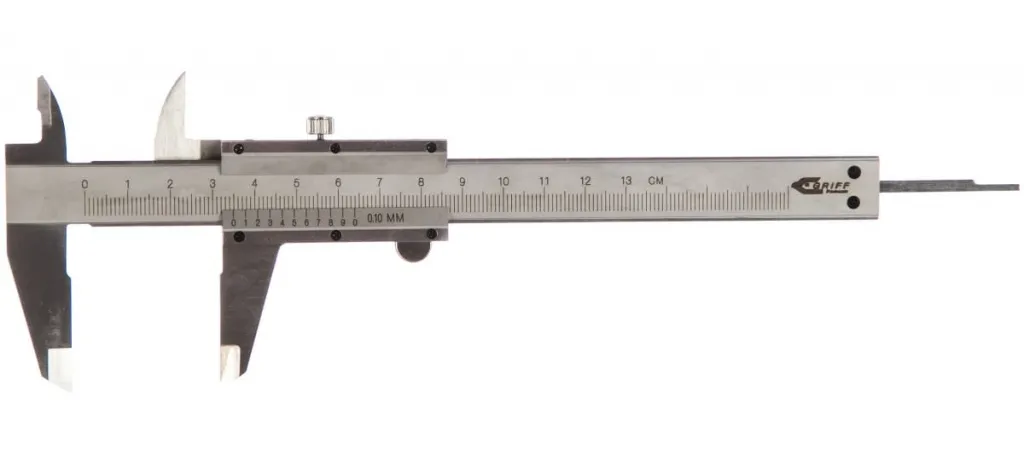

Штангенциркуль

Штангенциркуль – это универсальный измерительный прибор, позволяющий определить наружные и внутренние размеры предмета с высокой точностью. С его помощью можно также проверить параметры готовых изделий. Современные штангенциркули оснащаются цифровыми дисплеями, обеспечивающими простоту работы и считывания показаний.

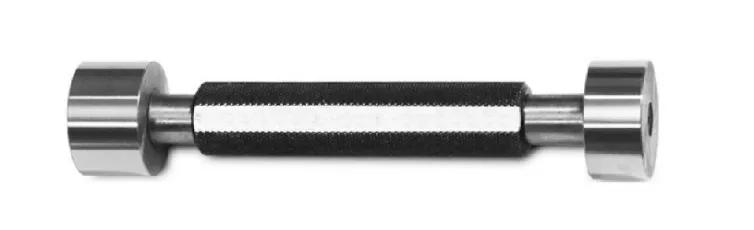

Калибр

Калибр – это измерительный инструмент для контроля наружной и внутренней резьбы. С его помощью проверяют правильность и соответствие размеров и формы изделий.

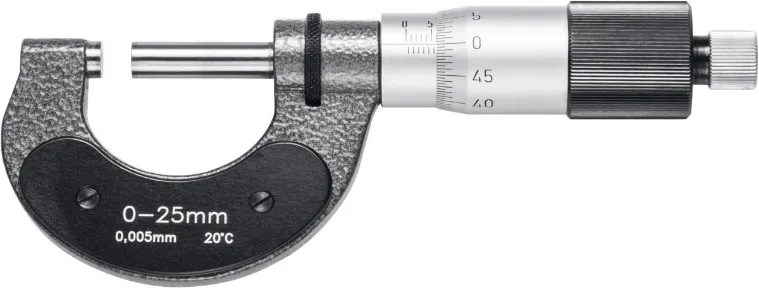

Микрометр

Микрометр является высокоточным прибором, позволяющим определить размеры объекта или толщину листового материала путем ручного зажима объекта между губками. Микрометром можно делать замер абсолютным и относительным способом. При абсолютном замере деталь размещается между опорной стойкой и передвижным винтом, и по шкале определяется размер. При относительном замере сначала определяется размер рядом распложенных предметов, а затем вычисляется необходимый параметр.
