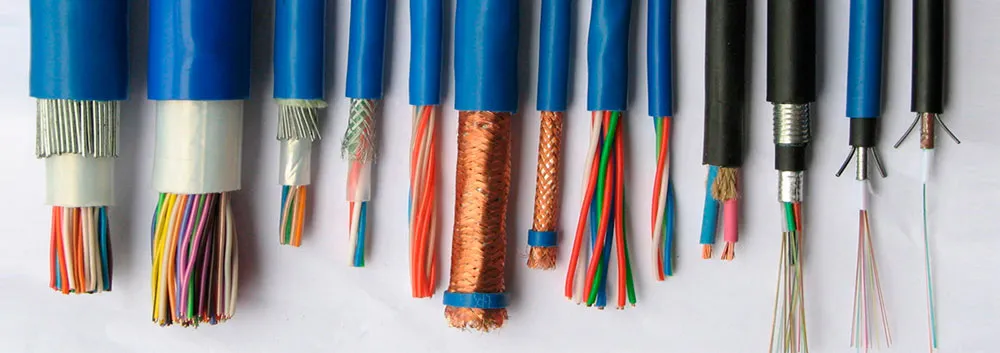

Виды кабелей и проводов

Современный человек настолько привык пользоваться электрическими приборами, что электричество для него стало неотъемлемой частью повседневной жизни. Однако пользование электричеством было бы невозможным без проводников электричества, а именно – кабелей и проводов. В этой статье мы расскажем о различных видах кабелей и проводов и их применении.

Несмотря на большое количество наименований кабелей и сфер их применения, конструктивные различия в них весьма малы. Кабель – это один или несколько изолированных друг от друга проводников (жил), заключенных в общую оболочку. Провод же отличается от кабеля лишь невозможностью его прокладки под водой или в земле.

Существует несколько классификаций кабелей, например, по сфере применения.

Силовые кабели используются для передачи электроэнергии в электрических сетях, а также для подключения различных силовых установок. Внутри силового кабеля находится находятся токопроводящие изолированные медных или алюминиевых жил, с общей оболочкой из ПВХ, полиэтилена или резины. Благодаря этому, силовой кабель хорошо переносит эксплуатацию в неблагоприятных условиях. А там, где имеется риск механических воздействий, прокладывают бронированный кабель, защищенный оцинкованными стальными лентами под наружной оболочкой. Силовой кабель может функционировать при относительной влажности до 98% и температуре от -50 до +50 градусов Цельсия и рассчитан на напряжение от 0,66 кВ и до 330 кВ в зависимости от используемых материалов. При правильной эксплуатации срок службы силовых кабелей достигает 10 лет и более.

Контрольные кабели используются для стационарного (неподвижного) подключения электроприборов к электрической сети. Допускается работа в сетях с переменным напряжением до 0,66 кВ и постоянным напряжением до 1 кВ. Контрольный кабель можно прокладывать как в каналах сооружений и траншеях, так и на открытом воздухе. Кабель хорошо переносит любое, кроме механического, воздействие окружения. В зависимости от конструктивного исполнения и условий применения, контрольный кабель может прослужить до 15 лет.

Гибкий кабель используется для подключения к электрическим сетям мобильных установок там, где существуют значительные механические воздействия. Гибкий кабель принято разделять по многим характеристикам: степени гибкости (КГ, КПГ, КОГ), конструктивному исполнению (наличие экрана, например), климатическому исполнению (тропическое, хладостойкое) и другим. Гибкий кабель может работать в сетях с переменным напряжением до 6/10 кВ, а постоянным — до 12 кВ. Срок службы кабеля разнится от сферы применения. Шахтный кабель, например, может работать от 6 месяцев до 3-х лет, когда обычный гибкий кабель легко прослужить и более 10 лет.

Коаксиальный кабель – отдельный тип кабеля, который используется для передачи сигналов в сетях телекоммуникации: кабельном телевидении, системах связи, компьютерных сетях, бытовой технике и т. д. Помимо различного назначения, коаксиальный кабель принято разделять по таким характеристикам, как: волновое сопротивление, степень экранирования, толщина изоляции и гибкость. Конструкция коаксиального кабеля состоит (от центра к оболочке) из: внутреннего проводника (медь, медный сплав, омедненный алюминий, и др.), изоляции (фторопласт, вспененный полиэтилен), внешнего проводника (экрана), состоящего из одного или нескольких слоев проволочной оплетки и ламинированной фольги; оболочки, которая может быть сделана из ПВХ (внутренняя прокладка) или из полиэтилена (PE), стойкого к УФ-излучению.

Еще один тип кабеля, служащего для передачи данных – оптоволоконный. Этот кабель на основе волоконных световодов предназначен для передачи оптических сигналов в линиях связи в виде фотонов (света). Он может прокладываться как снаружи, так и внутри помещений и имеет ряд преимуществ: высокая скорость передачи информации (до 100 Гбит/с), малые потери, высокая помехозащищенность и долгий срок службы при условии правильно эксплуатации. К недостаткам можно отнести его хрупкость и сложность монтажа.

С каждым годом технологии производства кабелей и проводов совершенствуются, позволяя получать более надежную и долговечную продукцию, благодаря которой мы можем уверенно использовать электричество в повседневной жизни.
