Амперметры и вольтметры: виды и принцип работы

Амперметры

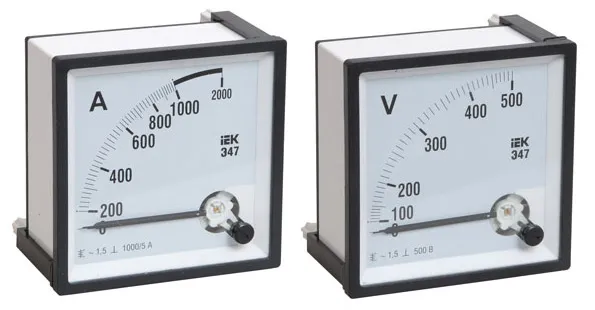

Амперметр – это прибор, измеряющий и показывающий силу тока в цепи. В зависимости от предполагаемой нагрузки (А, мА, мкА) используются соответствующие приборы (РА1, РА2, РА3).

В зависимости от сферы применения амперметра они могут работать с постоянным или с переменным током и делятся на два типа: аналоговые и цифровые.

Аналоговые

Работа данного типа амперметров основана на действии магнитных полей. Стрелка, отображающая значение силы тока на шкале, приводится в действие катушкой, через которую проходит ток. Сама катушка расположена между постоянными магнитами и при появлении электромагнитного поля меняет свое положение. При этом, чем выше сила тока, тем больше отклонение катушки и, соответственно, стрелки.

Для увеличения предела измерения в цепь параллельно амперметру подключается резистор.

Преимущества аналогового амперметра:

• питается от измеряемой цепи;
• легкая читаемость показаний.

Недостатки:

• стрелке требуется время, чтобы успокоиться и показать правильное значение.

Цифровые

Цифровой амперметр вместо шкалы со стрелкой снабжен жидкокристаллическим дисплеем. Но это не единственное его отличие. Все измерения происходят с помощью аналого-цифрового преобразователя и обрабатываются процессором устройства.

Преимущества:

• ввиду отсутствия стрелки не нужно ждать, пока она успокоится;
• процессор мгновенно регистрирует изменения силы тока;
• компактность и возможность модульной установки на din-рейку.

Недостатки:

• требуют отдельного питания для работы;
• модели, питающиеся от измеряемой сети, достаточно дороги.

Вольтметр

Как можно понять из названия, данный измерительный прибор анализирует напряжение в сетях постоянного и переменного тока. Как и амперметры, в зависимости от рабочих величин (В, мВ, мкВ) различают соответствующие вольтметры: PV1, PV2, PV3.

По принципу работы вольтметры также делятся на аналоговые и цифровые. Их конструкция схожа с конструкцией амперметров.

Для аналоговых моделей часто в схемах указывается максимальный уровень напряжения, чтобы можно было подобрать соответствующий измерительный прибор. Также при измерении постоянного тока иногда в схемах указывается полярность подключения устройства.

Сфера применения

Амперметры и вольтметры широко используются в самых разных отраслях производства: на промышленных предприятиях, предприятий производства электрической и тепловой энергии, радиотехники, наукоемкого машиностроения. Амперметры и вольтметры также незаменимы в физических лабораториях. Эти приборы даже находят применение в быту: например, чтобы измерять данные о работе системы энергоснабжения автомобиля.
