Вентилятор с датчиком движения: устройство и подключение

Вентиляция в офисе и на производстве – это прежде всего комфорт, к которому мы всегда стремимся. Комфортная атмосфера и температура повышает производительность труда. А это, в свою очередь, означает, что и расходы на вентиляцию окупаются. Однако порой вентиляция работает впустую: например, когда в конце рабочего дня сотрудники уже покинули офис, а вентиляция продолжает работать и соответственно потреблять электроэнергию. Что делать в таких случаях?

Сэкономить расход электроэнергии в данном случае поможет вентилятор с датчиками движения. Выгода от этого технического новшества очевидна: при их использовании лопасти вентилятора будут вращаться не всегда, а строго в присутствии человека. Однако существенный минус вентиляторов с датчиками движения в том, что они стоят, как правило, дороже обычных.

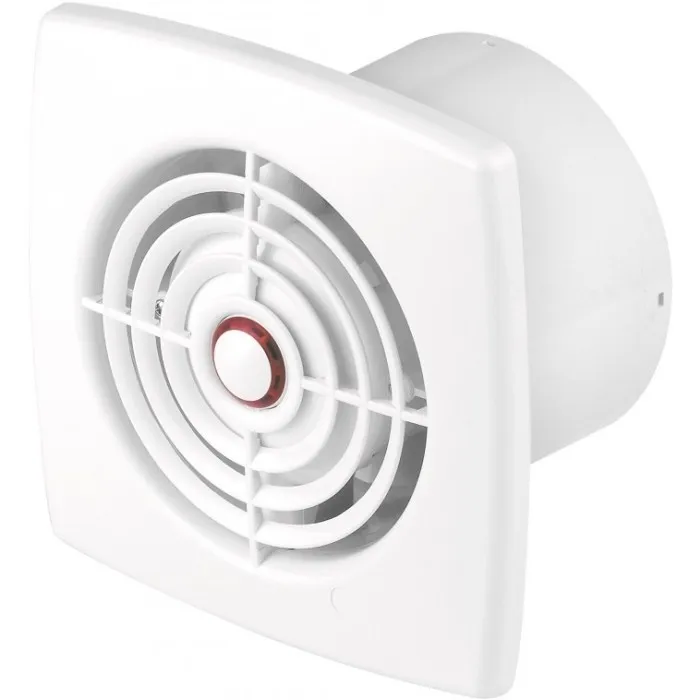

Это связано с тем, что серийно выпускаемые вентиляторы с датчиками движения оказываются дороже прежде всего потому, что их конструкторам приходится решать одновременно две задачи: как сделать свою продукцию одновременно компактной и чувствительной. Между тем, добиться этого бывает непросто и вентиляторы с датчиками движения в результате получаются квадратными или круглыми аппаратами с инфракрасным «глазом» посередине. При этом «глаз» не отличается особой зоркостью и имеет угол обзора в пределах 100 градусов. Чтобы такой прибор срабатывал, когда надо, он должен размещаться либо в углу на стене, либо на потолке.

Однако есть и другой, более бюджетный вариант: разместить датчик движения отдельно от вентилятора. Благо, что сейчас датчики можно приобрести по вполне умеренным ценам. Почти все датчики движения определяют присутствие человека по инфракрасному (то есть тепловому) излучению нашего тела. А поскольку наша нормальная температура колеблется в пределах 36-37 градусов, то даже в жаркой комнате (где +25-27 градусов) датчик не ошибется.

Сам прибор выглядит как диск размером с небольшую тарелку толщиной в 4–5 см. Автономный датчик имеет «угол обзора» до 360 градусов по горизонтали и 120 градусов по вертикали – так что, будучи установленным на потолке, он надежно будет «видеть» все помещение. Однако при выборе конкретного места для крепления датчика нужно соблюдать несколько условий. Не следует крепить датчик там, где в сферу его восприятия попадут:

● сами вентиляторы (они при работе греются и могут не дать себя выключить);

● кондиционеры;

● нагревательные приборы и трубы отопления.

Если эти условия не учесть, то придется потратить много времени и нервов на ложные срабатывания, а сама экономия от датчика может свестись к нулю.

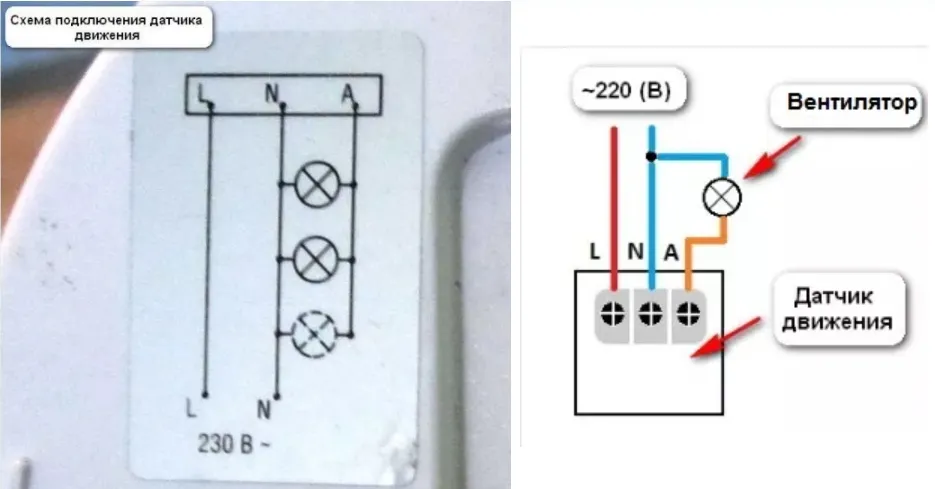

Но когда место для датчика выбрано, остается только решить каким способом подключить к нему вентилятор. Собственно, схема подключения показана на следующем рисунке:

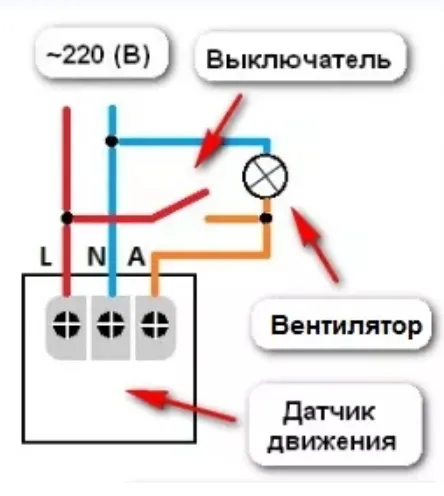

Эта схема проста, но не очень удобна, поскольку предполагает, что включаться-выключаться вентилятор будет исключительно автоматически. Между тем в реальности бывает, что включать вентиляцию надо вручную. Поэтому лучше выбрать при подключении схему чуть более сложную:

В данном случае:

● L — фаза;

● N — ноль;

● А — коммутируемая (выходная) фаза с датчика на вентилятор.

Теперь осталось только настроить сам датчик так, чтобы он работал правильно. Сделать это можно, сняв с него верхнюю защитную панель. Под ней рядом с показателем включения датчика есть три регулировочные кнопки – «Time», «Lux» и «Sens».

Кнопкой «TIME» устанавливается выдержка времени включения (задержка времени отключения), где время будет варьироваться в зависимости от модели датчика. К примеру, у датчика движения ИЭК ДД 024 этот показатель настраивается от 5 секунд до 8 минут.

Кнопка «LUX» определяет срабатывание по освещенности. Ее надо выкрутить на максимум, чтобы вентилятор не включался с наступлением сумерек.

А вот с регулятором «SENS», который определяет чувствительность к срабатыванию системы в зависимости от дальности и размера объекта, придется повозиться: его надо будет настроить так, чтобы вентилятор реагировал только на людей и игнорировал животных.

Вентилятор с датчиком движения – отличное решение для экономной вентиляции в помещении. Выбор между вентилятором со встроенным датчиком и вентилятором и датчиком, приобретенными по отдельности, зависит от вашего бюджета и наличии времени на установку. А приобрести вентилятор с датчиком можно в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.
