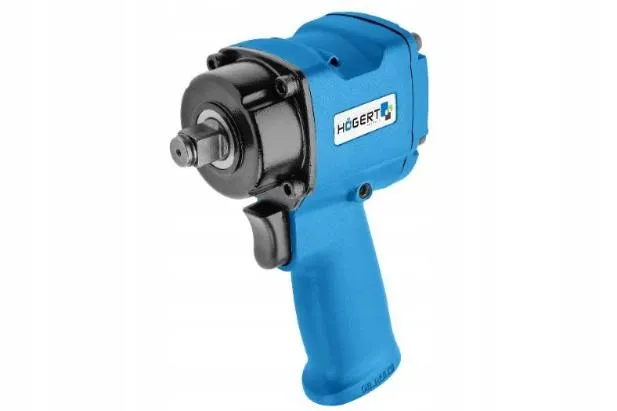

Устройство пневматического гайковерта

Пневматические инструменты довольно широко распространены. Они лучше всего подходят для ситуаций, в которых по каким-либо причинам нельзя применять электроинструменты - например, в здании нет электричества или в помещении много легковозгораемых материалов, которые могут вспыхнуть даже от одной искры. Пневмоинструменты не искрят и поэтому совершенно безопасны в таких случаях. Кроме того, их небольшой вес и размер позволяют использовать их большее количество времени. В этой статье мы расскажем об одном из видов пневмоинструмента – пневматическом гайковерте.

Пневматические гайковерты могут использоваться для откручивания гаек или болтов, с которыми сложно справиться при помощи гаечных ключей. Например, когда на болте образовался слой коррозии, из-за которого при выкручивании можно случайно сорвать резьбу. При помощи высокочастотных ударных нагрузок гайковерты могут справиться практически с любым резьбовым соединением, не повредив его и не требуя больших физических нагрузок со стороны рабочего.

Устройство и принцип работы пневматического гайковерта

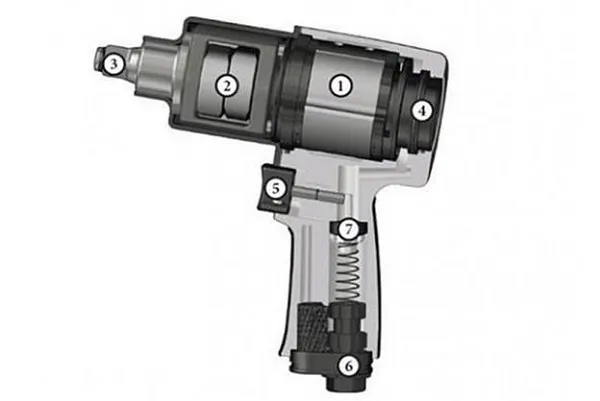

На рисунке ниже можно в деталях рассмотреть устройство пневматического гайковерта. Агрегат состоит из следующих элементов, помещенных в прочный металлический корпус.

1. Высокопроизводительный пневмодвигатель

2. Ударный механизм

3. Патрон из легированной стали (упор)

4. Регулятор крутящего момента, и реверс

5. Кнопка пуска

6. Штуцер для подключения шланга от компрессора

7. Воздушный клапан

Данный агрегат за счет отсутствия мотора значительно легче своего электрического собрата. Да и крутящий момент гайковерта имеет высокие показатели — от 300 до 2200 Нм (Ньютонов на метр).

Внутри агрегата можно выделить 2 основных силовых блока, каждый из которых предназначен для работы в разных режимах. Первый блок – это пневмодвигатель, передающий вращательное движение на головку инструмента. Второй блок – это узел, который создает ударные нагрузки. Пневмопривод вращается за счет прохождения через него сжатого воздуха, поступающего посредством шланга высокого давления от компрессора.

В корпусе аппарата имеются 2 канала. По каждому из них воздух направляется в разных направлениях относительно турбины. В первом случае воздух толкает турбину по ч. стрелке, то есть на закручивание, а во втором – против ч. стрелки, на откручивание крепежа. Распределяются потоки воздуха специальным переключателем.

Принцип работы пневматического гайковерта устроен следующим образом:

1. После нажатия на кнопку пуска открывается клапан, и поток воздуха из подсоединенного к корпусу аппарата шланга начинает движение через турбину, вращая ее.

2. От турбины вращательное движение передается на ударный механизм, который по своему принципу действия напоминает муфту сцепления. В составе механизма имеются 2 кулачка сложной конфигурации. Ударное усилие формируется кулачками в тот момент, когда при отпуске крепежа не хватает крутящего момента.

3. Далее, вращательное движение передается упору (патрону), на который одевается насадка под определенный размер гайки. В результате происходит закручивание либо откручивание крепежа. Некоторые воздушные гайковерты при закручивании не задействуют ударный механизм, процесс проходит в безударном режиме.

4. Если гайка прикипела, то, чтобы ее открутить, потребуется больше усилий, и в этот момент вращение упора прекращается.

5. Молотки ударного механизма начинают отклоняться назад, одновременно проворачиваясь.

6. На следующем этапе молотки минуют зацепление с упором и, продолжая движение, набирают инерцию.

7. Продолжая проворачиваться, молотки снова вступают в зацепление с упором и наносят по нему удар (по направлению движения).

8. Ударные импульсы продолжаются до тех пор, пока крепеж не “сорвется” с места.

Различные гайковерты имеют некоторые отличия. Так, форма головки инструмента может отличаться или даже быть сменной, что позволяет работать с большим количеством разных болтов или гаек. Варьируется и крутящий момент гайковертов — он зависит от давления, которое создаётся компрессором, а также от величины турбины и количества лопастей у неё.

Чаще всего пневматические гайковерты используются на производстве, преимущественно в сборочных цехах. Иногда их целесообразно использовать и в крупных мастерских, например, автосервисах.

Пневматические гайковерты имеют массу преимуществ — например, они меньше нагреваются, чем электрические, и благодаря этому могут работать дольше; если вам нужно постоянно завинчивать или откручивать гайки или болты, то этот инструмент незаменим, так как он позволяет с лёгкостью работать с любыми, даже окислившимися или деформированными резьбовыми соединениями. К тому же, к одному компрессору можно подключить сразу несколько гайковертов, что снизит ваши расходы на пневмотехнику.
