10.05.2016

Установка автоматических выключателей

Когда автоматический выключатель монтируют опытные профессионалы, то у стороннего наблюдателя складывается впечатление об относительной легкости этой работы. Кажется, что и своими руками выполнить монтаж труда не составит, ведь всего-то требуется вставить выключатель, провода и затянуть несколько болтов. Дальше по такой же схеме установить второй автомат, третий, четвертый.

Однако перед тем, как пробовать свои силы, необходимо усвоить важные нюансы и тонкости, без которых хорошего результата добиться невозможно. Расскажем о них подробнее в этой статье.

Способы фиксации автомата

Работы по части энергетики всегда должны отвечать четким требованиям. Если говорить о креплении автоматических выключателей в силовом щитке, то в актах ПЭУ существует относительно лояльное отношение к этому типу работ. Главное требование к крепежу автомата — надежность. То есть не должны происходить смещения и любого вида деформации даже при многократном включении и выключении автомата. Крепление автомата обязано это обеспечить.


Монтаж автоматического выключателя производится тремя способами. У них разная доля популярности, но все имеют право на «жизнь»:

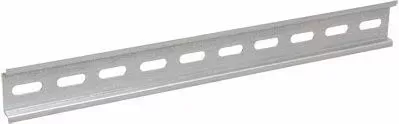

1. Наиболее распространенный способ на сегодня — крепление на дин-рейку. Автоматы бытового назначения сейчас имеют только такой способ монтажа, другие просто не выпускают.

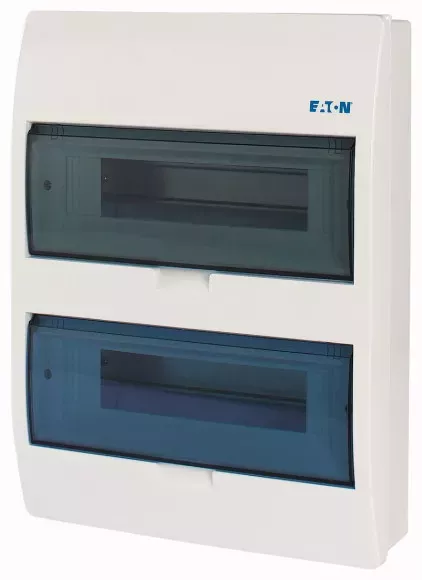

2. Крепление на планку (монтажную панель). Этот способ установки автомата похож на предыдущий, но занимает больше времени. В планке сверлят специальные отверстия, нарезают резьбу для каждого отдельного выключателя. Установить планку легко, но делать отверстия в щитке и выполнять работу метчиком весьма проблематично. Используют этот способ там, где Щит.jpgдругим методом добиться результата нельзя.

3. Очень редко используют последний способ — крепление выключателя прямо в фиксирующее гнездо щита. Такой способ подойдет для тех, кто не знает, как закрепить автомат без дин-рейки. Для закрепления автомата его «вдавливают» в это гнездо. Если его нужно вынуть, то отверткой придется оттягивать защелку.

Перед началом монтажа важно усвоить, что 40% работ по установке выключателя проводятся именно в самом щитке. Поэтому требуется заранее продумать отключение, комфортный доступ для возможной замены, вероятность изменения схемы подключения, одновременный демонтаж всех приборов без отключения отдельно друг от друга.

Общий нулевой провод

Смысл сквозного подключения в том, что нулевой провод переходит по верху от одного выключателя к другому: он общий для всех приборов.

Преимуществом такого включения можно назвать простоту схемы и легкость монтажа. Однако если отключится хотя бы один прибор, то нулевой провод оборвется, и все автоматы перестанут действовать. Такую ситуацию можно предотвратить, если дополнительно устроить «нулевые мостики». Но если из строя выйдут сразу два выключателя, то ноль снова будет потерян. Удобства мало, зато будет защита от пробоев и возможного короткого замыкания.

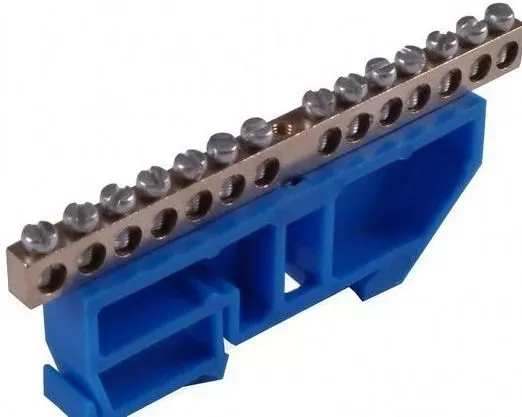

Шина нулевая.jpg

Установка автоматов требует устройства «нулевой шины», то есть подключения их к нулю, раздельно друг от друга. Суть внутренних процессов выключателя в этом случае сильно изменится, хотя внешне никаких перемен видно не будет. При отключении одного прибора система продолжит работать без перебоев благодаря прямой связи с «нулевой шиной». Перед монтажом выключателей электрик в первую очередь должен оценить возможность применения такого способа.

При таком монтаже автоматов нужно несколько раз перепроверить, хорошо ли зачищены провода. Соприкосновение изоляции с контактной группой не принесет ничего хорошего. Также не стоит пренебрегать резиновыми шайбами и изоляцией силовых кабелей от крепежа.

Установка

Перед началом монтажа выключателя следует изучить рисунки на самом автомате: на них подробно показан процесс подсоединения к сети. На корпус самого прибора нанесена маркировка, поэтому ошибиться с фазой практически невозможно.

После знакомства с инструкцией на автомате проводится еще несколько подготовительных работ:

• в контактной группе не должно быть болтов, их обязательно нужно выкрутить;

• длина зачищенной части кабеля, так называемая глубина входа, должна быть измерена;

• если идет монтаж на дин-рейку, то обязательно проверяется наличие на ней резьбовых фиксаторов и специального отверстия для усиления крепления прибора. (Правда, последние встречаются лишь на некоторых моделях.)

Теперь «примерим» все выключатели на рейку. Для этого прикрепите все приборы на защелки и оцените их положение: сколько места осталось в промежутках, можно ли при необходимости установить дополнительные выключатели и поставить маркировку на уже закрепленные. Все жилы маркируются отдельно. Только теперь можно зачистить кабели.

Чтобы с точностью зачистить провода по длине, процедуру проводят уже в самом щитке, неудобств быть не должно.

В обязательном порядке проверьте качество проводов земля-ноль. Здесь нужно знать, что ПЭУ позволяют разброс в 60%: если короткий вход будет 10 сантиметров, то длинный нельзя делать больше 60 сантиметров.

Если схема подключения автомата собрана правильно, и установленный «макет» ей соответствует, то можно начинать непосредственный монтаж.

После этого необходимо либо искать и исправлять недочеты, либо заканчивать монтаж автомата.

Пошаговая инструкция:

• выполните обозначенные шаги с каждым прибором;

• дальше сделайте некую визуальную проверку собранной схемы и оцените правильность ее сборки;

• ставьте автомат до характерного щелчка, при этом не вынимайте провода, а оставьте их на месте;

• установите остальные приборы и у каждого проверьте надежность фиксации;

• снова проверьте линию автомата по схеме. Проверять каждый прибор нет необходимости, нужно случайным образом выбрать несколько из них;

• винтами затягиваются провода;

подайте напряжение на щиток и нагрузкой проверьте участки сети.


И всегда помните, что никакого напряжения в щитке на момент начала монтажа быть не должно! Провода автомата идут в гнезда контактной группы, где их подтягивают. Изоляция не должна касаться стягивающего винта!


Рекомендации

• профессионалы по части электрики иногда производят монтаж выключателей не подряд, а «через один». Однако не стоит брать с них пример, потому что это ошибочный и ненадежный способ монтажа автомата;

• состав материала у винтов должен быть одинаков. Сплавы, естественно, не должны подвергаться образованию ржавчины;

если используется дин-рейка, то она должна быть надежно закреплена винтами - никаких распорок.


Широкий ассортимент автоматических выключателей представлен в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.
