15.06.2017

Устройство трансформатора тока

Трансформатор тока - устройство, которое занимается преобразованием тока большой величины до значения, удобного для измерения. О том, как при этом преобразовании меняется сила тока человек задумывается мало, обращая внимание на этот показатель только, когда нагрузка на сеть оказывается чрезмерной и в некоторых случаях приводит к срабатыванию автоматического выключателя. В случае, когда на участке линии увеличилась потребляемая мощность, необходимо заменить автоматический выключатель не в ущерб пропускаемой способности кабельной линии. Чтобы это сделать точней используют амперметр или же чаще всего токовые клещи.

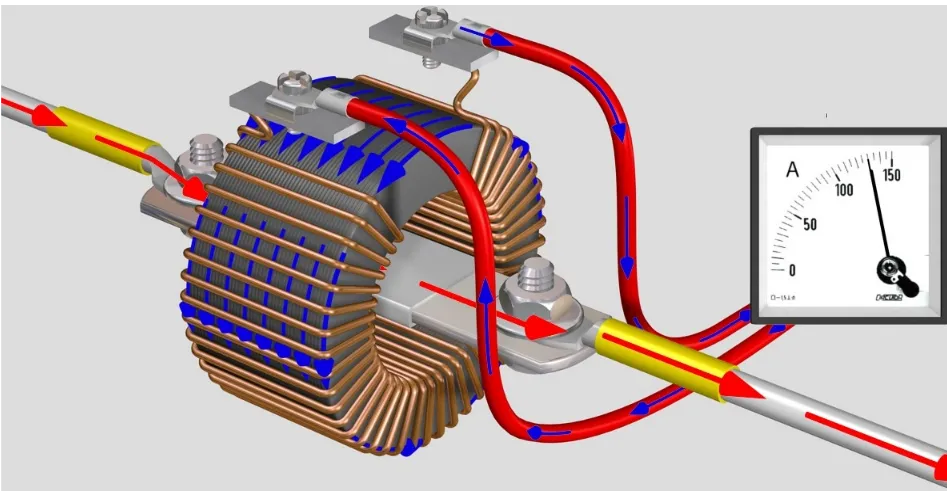

Трансформатор тока.jpgДля измерения токов большой силы в системе учета электроэнергии существуют специальные приборы — трансформаторы тока. Их назначение — трансформировать электропоток так, чтобы уменьшить силу тока строго пропорционально реальной - и таким образом сделать ее доступной измерению.

В таких трансформаторах первичная (входная) обмотка имеет большое сечение и малое количество витков. Она рассчитана на ток от 5 до 15 000 ампер и включается в рабочую сеть последовательно – через контакты Л1 и Л2. Во вторичной (выходной) обмотке число витков значительно больше, чем во входящей – поэтому напряжение в ней будет значительно больше, но сила тока гораздо меньше - не более 5 ампер. Соотношение между числом витков в первичной и вторичной обмотках (и, соответственно, между токами в них) называют коэффициентом трансформации.

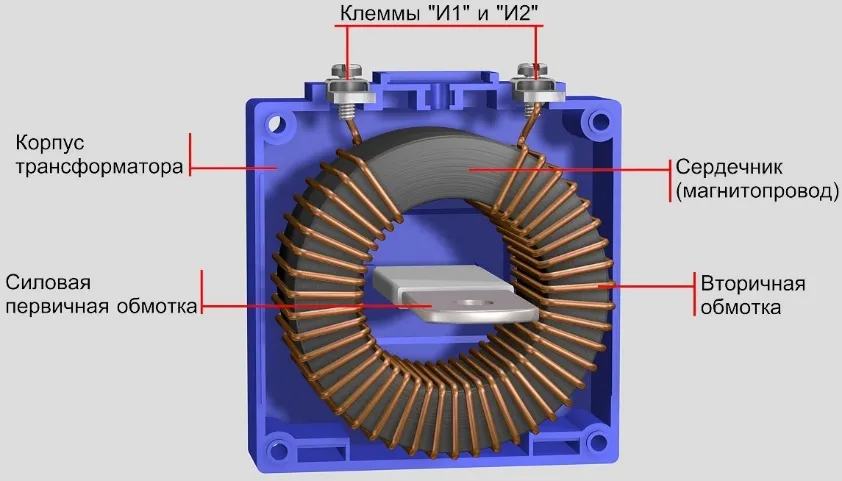

Трансформатор тока.jpgКо вторичной обмотке уже можно подключать амперметр и, зная коэффициент трансформации, определить силу тока в первичной обмотке. Например: для трансформаторов 100/5 с коэффициентом трансформации 20 показатель силы тока в 5 ампер во вторичной обмотке будет означать, что через первичную обмотку идет ток в 20 раз больший — то есть 100 ампер.

Соотношение напряжений в обмотках будет обратным, если в первичной оно будет 100 вольт, то во вторичной — 2000 вольт. Чтобы показания на вторичной обмотке были достоверными, она должна работать без нагрузки, и ток в ней должен течь практически без сопротивления (сопротивление самого амперметра очень мало и его можно не учитывать) — то есть в режиме короткого замыкания.

И нарушать этот режим весьма опасно: при такой разнице потенциалов и такой силе тока электричество может запросто «пробить» обычные изоляторы (вроде резиновых перчаток или пластиковых накладок на ручках пассатижей) — и тогда поражение электричеством будет смертельным. Поэтому одну из клемм (И1) при подключении трансформатора тока закорачивают на землю. А при работе с учетом, подключенным через трансформаторы тока, не отключая нагрузку, клеммы И1 и И2 закорачивают между собой.

Это значит, что трансформаторы тока по определению не могут иметь такого же внешнего вида, как обычные бытовые трансформаторы напряжения, а должны быть надежно упрятаны в толстые эбонитовые корпуса с клеммами в виде болтов и гаек достаточно солидных сечений.


Приобрести качественный трансформатор тока можно в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.
