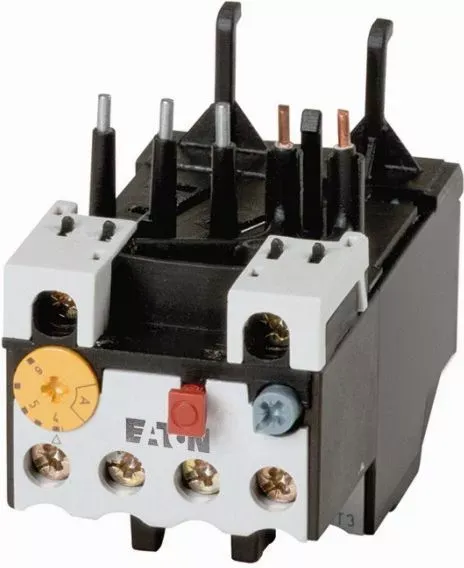

Термореле: типы, характеристики, применение

Термореле - это устройства, которые преобразуют тепловую энергию в механическую. Они срабатывают при достижении температуры определённого значения. Полученная механическая энергия направляется на электрические контакты для их автоматического размыкания или замыкания. А эти контакты включают или выключают подключенную к ним нагрузку.

Термореле были созданы для автоматизации производственных процессов, для бытовой техники и для защиты. Они нашли применение почти во всех сферах: на производстве, в быту, в технике и т. д. Почти в каждой бытовой технике есть термореле: кондиционеры, холодильники, электрические плиты, различные обогреватели, электрокамины и прочее. Основное их преимущество — простота и невысокая цена.

Виды
Существуют два вида термореле: регулируемые устройства и реле, которые срабатывают только при определённой температуре. Кроме этого, термореле бывают с замыкающими или размыкающими контактами. Есть устройства, у которых несколько групп контактов направлены на замыкание или размыкание.

Для любого реле есть разные технические характеристики. К основным характеристикам относят температуру и время срабатывания, при которых происходит автоматическое размыкание или замыкание контактов. При температуре возврата реле переходит в исходное состояние.

Биметаллические термореле

У этого реле принцип работы такой же, что и у обычного термореле. Биметалл состоит из двух разнородных металлов, у которых разное объёмное расширение. При достижении определенного значения температуры, пластина, выполненная из биметалла, мгновенно изгибается. Реле срабатывает, контакты размыкаются. При остывании пластина принимает исходную форму, контакты замыкаются. Биметаллические термореле просты в применении.

Есть два типа биметаллического реле:
1. терморегуляторы: контролируют значения температуры в определённых пределах, включая и выключая нагрузку автоматически;
2. термоограничители: используются для защиты нагрузки до определенных температур.

Когда температура достигла нужного значения, реле срабатывает. Для возвращения в исходное состояние нужно нажать специальной кнопкой для сбрасывания.

Электронные термореле

Электронные реле состоят из датчика температуры, устройства обработки сигнала и коммутирующей части, куда входит реле или электронные ключи. Датчиком температуры является интегральная микросхема. Измерение температуры происходит в цифровом виде. У датчика есть два цифровых регистра, куда он заносит верхние и нижние значения температур. Датчик с частотой в 1 секунду непрерывно сравнивает значение текущей температуры с пороговыми. Если ее значение выше предельного, нагрузка отключается от сети. Если температура опустится до указанного значения, нагрузка будет включена. В быту такие устройства используются в кондиционерах, холодильниках и системах отопления.
