Стабилизаторы напряжения на 380 Вольт: как подобрать?

Стандартного напряжения в 220 Вольт в электросети обычно бывает достаточно для обеспечения работы бытовых электроприборов. Однако, если у вас есть напряжение 380 В, целесообразно использовать и приборы на такое напряжение. Например, насосы, асинхронные электродвигатели, электрические котлы и плиты на 380 В работают гораздо эффективнее, чем аналогичные на 220 В, не приводят к перекосу по мощности и служат дольше. Как же выбрать подходящий стабилизатор напряжения на 380 Вольт, если напряжение в сети ниже допустимого для нормальной работы таких приборов?

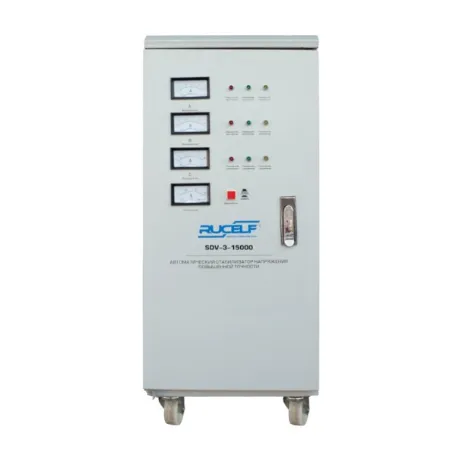

Стабилизатор напряжения — это устройство, которое выравнивает уровень напряжения до стандартного значения в случае перепадов напряжения и защищает чувствительную технику от поломки. А трехфазный стабилизатор — это по сути три однофазных стабилизатора, только размещенные в одном корпусе. Их соединение в единое устройство происходит по схеме «Звезда».


При таком варианте каждый стабилизатор производит регулирование напряжения на одной фазе — и все три показателя можно увидеть на отдельном вольтметре. Это весьма удобно: при некоторой сноровке можно будет подключить нагрузку так, чтобы на каждую фазу приходилось примерно равное по мощности число потребителей. Такое равномерное распределение позволит вам избежать так называемого «перекоса фаз», увеличит эффективность работы стабилизатора и продлит срок его службы.

При этом производители стабилизаторов на 380 Вольт дополняют конструкцию специальным устройством - реле контроля напряжения, которое отключает весь аппарат при неисправности на одной из фаз.

Такая система возможно не очень удобна для однофазных потребителей, но при наличии потребителя сети с напряжением 380 Вольт защитный механизм просто необходим, чтобы предотвратить его поломку и аварийную ситуацию, к которой эта поломка может привести.

Гораздо более существенным недостатком такой компоновки стабилизатора на 380 Вольт будут его размеры, вес и сложности с транспортировкой, так как такие приборы можно перевозить только в вертикальном положении.

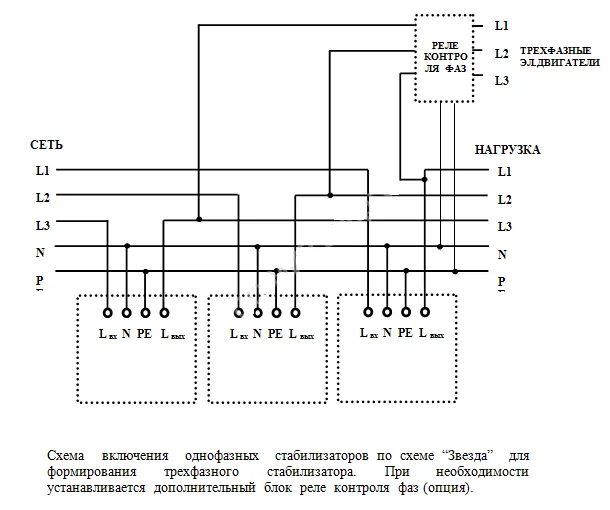

Поэтому зачастую вместо одного трёхфазного стабилизатора используют три однофазных прибора, размещенных на отдельной стойке или стене. Такое расположение трехфазного стабилизатора удобнее и компактнее, а также упрощает транспортировку при ремонте, и в случае проблем с однофазными нагрузками, не оставит вас без света в случае выхода из строя одного из стабилизаторов.

Следующий момент, на который нужно обратить внимание при выборе трехфазного стабилизатора — это его тип. Стабилизаторы бывают четырех типов:

1. Релейные;

2. Полупроводниковые (тиристорные);

3. Электромеханические (сервоприводные);

4. Фазоинвенторные стабилизаторы.

Релейные и тиристорные конструкции отличаются «быстротой реакции», но регулировать напряжение могут только «ступенчато», т. е. скачками по 15–20 Вольт, с чем и связана их погрешность 6–8%. Кроме того, такие приборы плохо справляются с пусковыми токами большой силы, которые возникают при запуске мощных электроприборов.

Сервоприводные стабилизаторы не очень быстро реагируют на изменения напряжения в сети, зато могут поддерживать нужное напряжение с минимальными отклонениями (3–3,5%) и не боятся пусковых токов. Эти качества делают сервоприводные варианты трехфазных стабилизаторов на 380 Вольт более предпочтительными, если возможная нагрузка на сеть предполагается более 10 Квт.

В фазоинвенторном стабилизаторе используется новая инверторная технология двойного преобразования, которая преобразует входной переменный ток в постоянный, а затем при помощи инвертора совершает обратное преобразование. Такие стабилизаторы обеспечивают работу с экстремально низким (от 90 В) и экстремально высоким (до 300 В) напряжением, обеспечивая при этом на выходе 220 Вольт стабильную частоту 50 Гц и идеальный синус. Но даже сделав выбор в пользу такой схемы, Вам надо будет подумать еще о мощности стабилизатора: она должна быть примерно на треть больше, чем вся суммарная мощность потребления.
