26.05.2017

Стабилизатор напряжения: особенности подключения

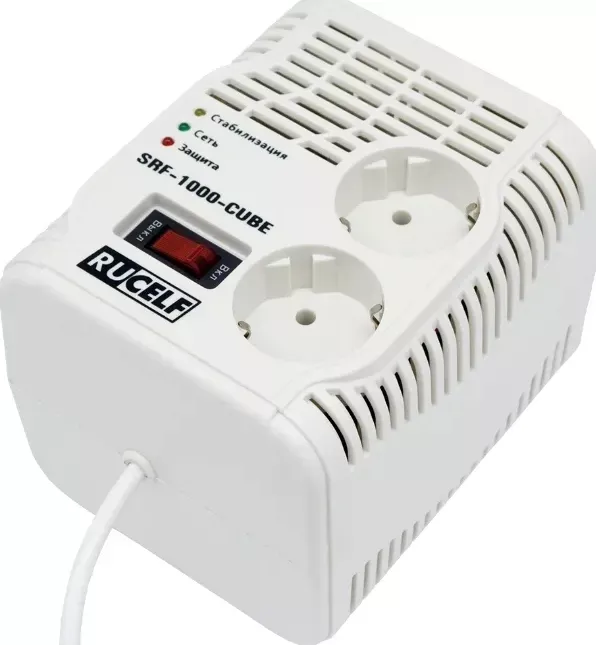

Стабилизатор напряжения.jpgСтабилизатор напряжения — это устройство, которое выравнивает уровень напряжения до стандартного значения в случае перепадов напряжения. Этот прибор в наше время достаточно широко распространён. В этой статье мы расскажем об особенностях подключения этого прибора.

Начнем с самого простого варианта — однофазного бытового стабилизатора на 220 Вольт. Если у вас в квартире набор электроприборов стандартный (холодильник, телевизор, компьютер, стиральная машина, микроволновка и электрочайник), и вы просто хотите обезопасить эти приборы от перепадов напряжения в сети, то здесь сложностей быть не должно. В данном случае бытовой стабилизатор мощностью 0,75–1,5 киловатта просто включается в сеть, а все остальные электроприборы включаются в его розетки. Единственный совет, который можно дать в этом случае, будет состоять в том, что через стабилизатор разумнее будет подключать к сети «умеренных» потребителей (то есть компьютер и телевизор), а самых «мощных» (микроволновку, стиральную машину, электрочайник) оставить подключенными к электросети напрямую. Во-первых, эти потребители к перепадам напряжения не слишком чувствительны, а во-вторых — они сами его чаще всего и вызывают: работа микроволновки «просаживает» напряжение в обычной квартире на 10–12 Вольт.

Но совсем другое дело, если вам требуется подключить к стабилизатору приборы совокупной мощностью в несколько киловатт. Тогда вам придется позаботиться о покупке более серьезной и стационарной модели стабилизатора (возможно - не одного), а также учесть особенности подключения.

Стабилизатор в бытовой сети

Лучше всего подключать стабилизатор сразу за счетчиком, на входе в помещение, перед нагрузкой.

При установке прибора надо будет позаботиться о том, чтобы он не прилегал плотно к стене, а отстоял от нее примерно на 10 мм. Ножки, на которых стабилизатор будет установлен, должны надежно выдерживать его вес.

Обычно в однофазном стабилизаторе есть три контакта для подключения:

• клемма «фаза»

• клемма «ноль»

клемма «заземление»

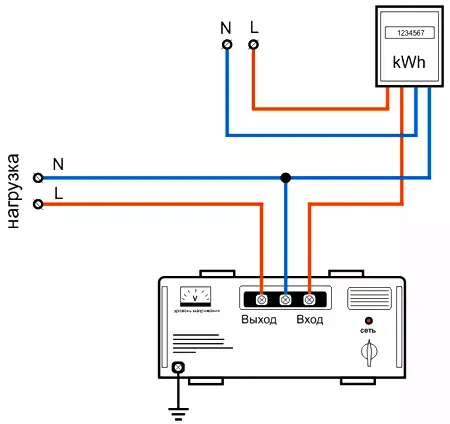

В этом случае способ подсоединения стабилизатора будет выглядеть так:

Схема подсоединения стабилизатора.jpg

Все просто в исполнении: нулевой провод сначала подключается к стабилизатору, а затем к общему нулевому проводу сети (посредством клеммы, спайки или даже обычной скрутки).

Но такая простая схема годится не всегда: у некоторых стабилизаторов есть для подключения к сети не три, а четыре клеммы:

• фаза – «вход»

• ноль – «вход»

• фаза – «выход»

ноль – «выход»

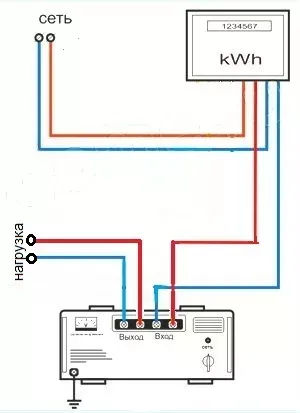

Но решительно ничего страшного в этом нет. Совсем наоборот, в этом случае все будет еще проще: фазный и нулевой провод от входного щитка подключаются к двум контактам «вход» на стабилизаторе, а затем фазный и нулевой провода с клемм "выход" выводятся к нагрузке.

Схема подключения стабилизатора.jpg

Подключения стабилизатора к трехфазной сети

Несколько сложнее будет выглядеть подсоединение стабилизатора к трехфазной сети на 380 Вольт. Такая система нередко используется в частных домах — и, сталкиваясь с ней, приходится решать — что делать: устанавливать один трехфазный стабилизатор или три одно-фазных?

Честно скажем — три однофазных будут лучше. Хотя бы просто потому, что трехфазное электропитание в бытовых электроприборах не применяется (оно нужно только для мощных электродвигателей). Все прочие потребители могут прекрасно обойтись одной фазой на 220 Вольт.

Кроме того, трехфазный стабилизатор, если что случится с одной фазой, вырубит все электричество в доме, что нежелательно. К тому же трехфазный стабилизатор обычно еще и стоит в 4–5 раз дороже однофазного — так что три однофазных еще и некоторую экономию дадут.

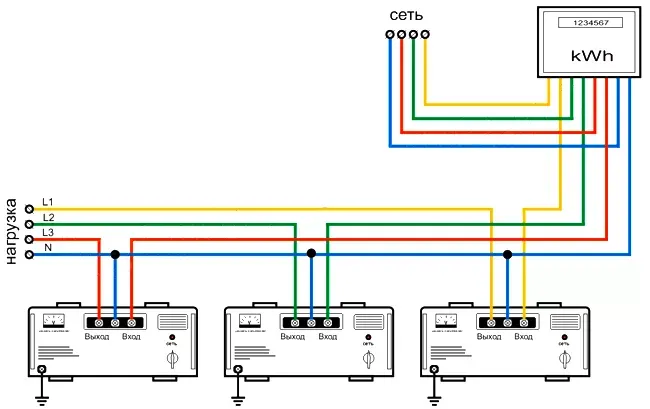

Теперь посмотрим, как можно будет подсоединить к трехфазной сети стабилизаторы с тремя выходами:

Схема подключения_стабилизатора.jpg

То есть все, как и на 220 Вольт — только нейтраль у всех стабилизаторов одинаковая, фазные провода подсоединяются к трем приборам на вход и выход.

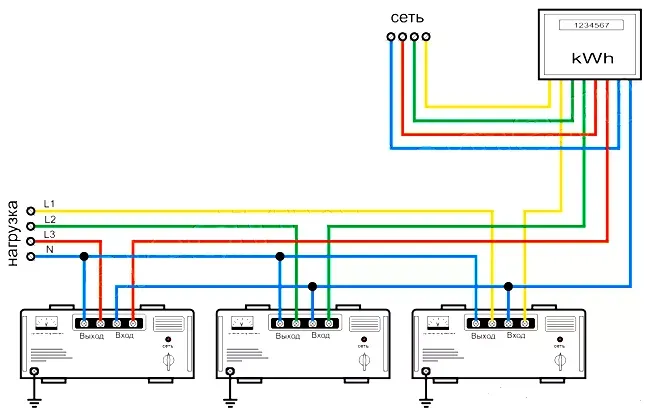

Если же стабилизаторы у вас четырехконтактные, то схема соединения получится такой:

Схема_подсоединения стабилизатора.jpg

Такая схема, конечно, более сложная. Но если вам уже доводилось иметь дело с четырехконтактным стабилизатором, то проблем особых не возникнет.

Ну и, наконец, главное условие — все работы по подключению стабилизатора можно проводить только при полностью отключенном электропитании! А сам стабилизатор следует размещать в сухом помещении и в доступном для ремонта месте — то есть на высоте 170-180 см от пола.


Подобрать стабилизатор напряжения для Вашей техники можно в ТВК «ЭлектроЦентр» или на сайте интернет-магазина stv39.ru.
