Ручной слесарный инструмент: виды и назначение

Слесарю, как и любому профильному мастеру, не обойтись без специального ручного инструмента. В этой статье мы расскажем об основном наборе слесарных инструментов и об их применении.

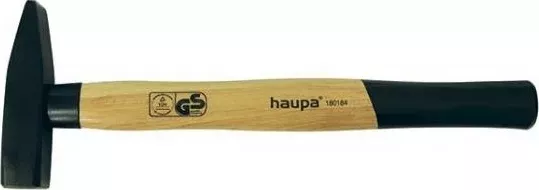

Молоток

Молоток - хорошо известный всем инструмент. Стоит отметить, что для слесарных работ подойдут молотки как с круглым, так и с квадратным бойком и любым материалом ручки. Наиболее удобной является прорезиненная ручка, покрытие которой не дает скользить инструменту в руках.

Отдельным видом молотка является кувалда. Она отличается большим весом (до 16 кг) и длиной рукоятки (до 1,2 м). Кувалды применяются для рихтовки металлических изделий, ковки и работ по демонтажу.

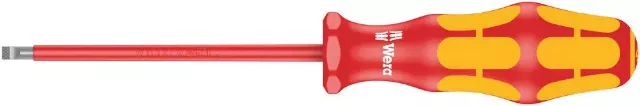

Отвертки

Отвертка, пожалуй, является столь же известным инструментом, как и молоток. Данный инструмент применяется не только слесарем, но и другими мастерами.

Отвертки бывают разных видов и отличаются как по конструкции, так и по виду рабочей части. Помимо обычных отверток, состоящих из ручки и стержня, есть более современные и удобные варианты со сменными битами или стержнями. Форма рабочей поверхности (жала) должна подбираться под шлиц винта, с которым предстоит работать. Наиболее популярны прямые, крестовые, шестигранные жала и жала-звездочки.

В наборе ручного инструмента слесаря должны всегда быть несколько видов отверток или одна отвертка со сменными битами. Но у последнего варианта есть существенный недостаток: ею невозможно работать с сильно утопленными винтами.

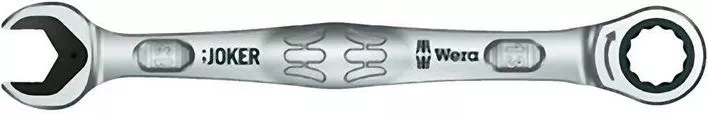

Гаечные ключи

Гаечный ключ хотя бы раз в жизни видел каждый. Скорее всего, это был обычный рожковый ключ с двумя головками разного размера.

Помимо рожковых ключей, рабочая поверхность которых имеет профиль, напоминающий букву П, существуют и другие ключи:

• накидные: головка имеет неразрывное «кольцо» с сечением под грани гайки;

• комбинированные: одна головка – рожковая, вторая – накидная;

• торцевые: имеют головку в форме трубки и длинную ручку. Головки могут быть сменными. Для работы с соединениями, имеющими шестигранный шлиц, используются изогнутые шестигранные торцевые ключи;

• разводные: универсальный ключ, расстояние между губками которого может регулироваться.

Все ключи имеют стандартные размеры, соответствующие гайкам и головкам болтов. В России размер ключа обозначается в миллиметрах (например, «ключ на 14»). В США применяется собственная система SAE, обозначающая размер ключа в дюймах и долях дюйма (например ключ 1/16).

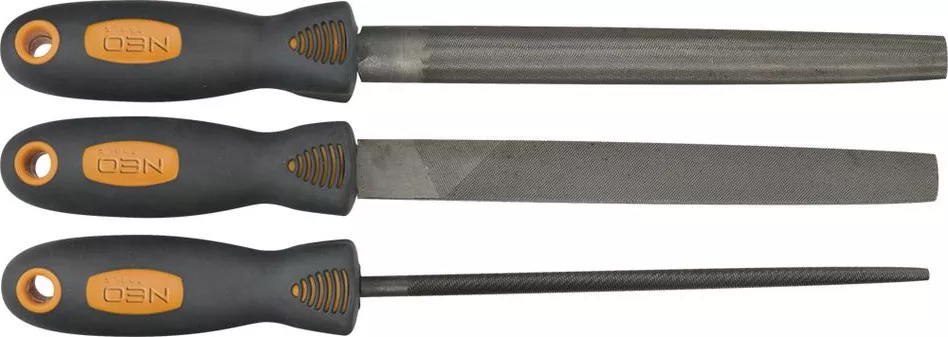

Напильники

Напильники его разновидность – надфиль – крайне простые инструменты. Они состоят из пластиковой или деревянной ручки и рабочей поверхности из бруска закаленной стали различного профиля (круглый, полукруглый, квадратный, треугольный, плоский).

Ключевыми отличительными элементами напильников является частота и вид насечки. Чем больше насечек на 1 кв. см, тем тоньше работы можно проводить напильником. Например, для финишной зачистки применяются «бархатные» напильники с насечкой 45–80.

От характера насечки зависит применение:

• для работы с цветными металлами применяется напильник с одинарной насечкой;

• с чугуном, бронзой и сталью – с крестовой;

• с цветными металлами и деревом – с дуговой;

• с деревом, резиной и кожей – с рашпильной. Рашпильная насечка представляет из себя отдельные точки. С теми же материалами применяется инструмент со штампованной насечкой. Его рабочая поверхность чем-то напоминает кухонную терку и представляет собой множество отверстий с выгнутыми наружу краями;

• для работы с керамикой, стеклом, закаленными металлами также применяются напильники с алмазным напылением;

Отдельным видом напильника является надфиль. Он обычно гораздо меньше по размерам и применяется для финальной обработки и тонких работ.

Набор слесаря обычно включает несколько напильников и надфилей для работы с разными материалами.

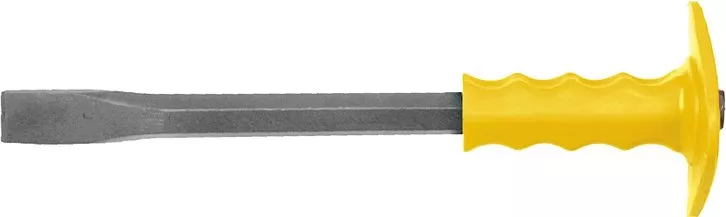

Зубило

Это простой брусок из твердого металла, имеющий острую режущую кромку. Зубило применяется для резки, колки и рубки изделий из металла и камня. Зубило относится к ударному инструменту, и работы им ведутся при помощи молотка.

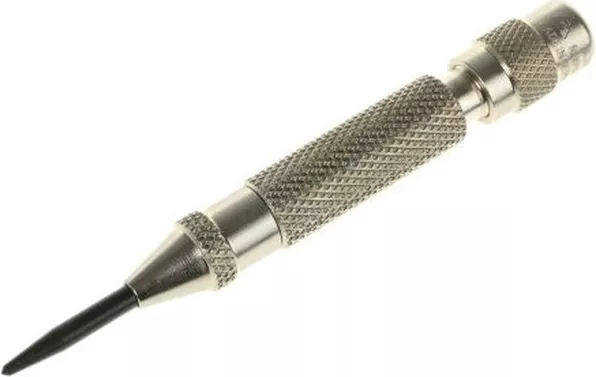

Керн

Керн или кернер очень похож на зубило, но один из концов имеет форму конуса, а не «лопатки». Применяется для точечной разметки металла и последующего сверления.

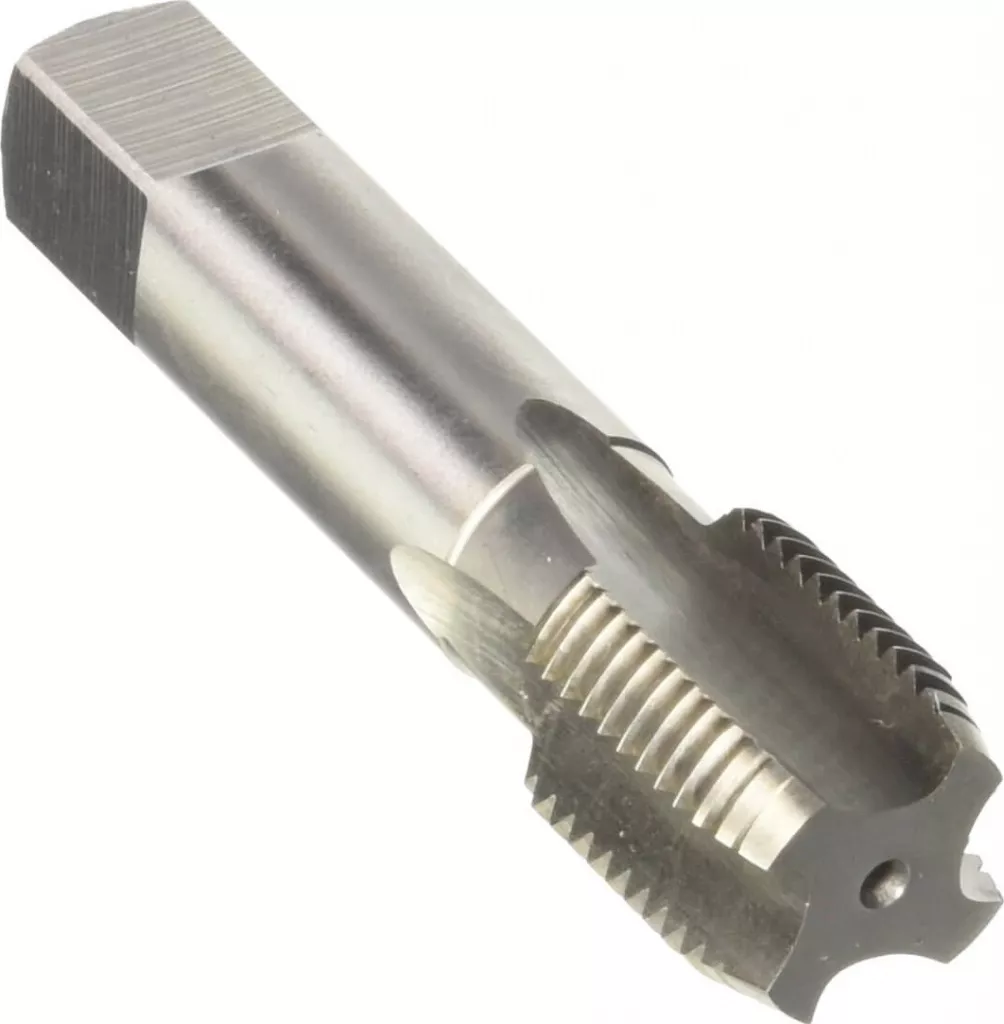

Метчики и вороток

Метчики чем-то напоминают сверла, но используются для нарезки резьбы в готовых отверстиях. Они состоят из рабочей части, которая должна соответствовать одному из стандартов и иметь определенные значения диаметра и шага резьбы, и хвостовика.

Хвостовик имеет квадратную форму, благодаря чему может зажиматься в воротке – специальной ручке, для удобного поворота метчика в материале.

Чтобы предотвратить поломку метчика при нарезке резьбы в глубоких отверстиях, используйте поэтапный метод:

1. Сначала нарежьте черновую резьбу метчиком, имеющим одну риску на хвостовике.

2. Затем резьба углубляется метчиком, обозначенным двумя рисками.

3. Финальный этап – «чистовая» нарезка метчиком без рисок.

Для упрощения работы в процессе можно подливать специальные смазывающие жидкости: керосин, масло или мыльную воду.

Плашки

Плашки выполняют ту же функцию, что и метчики, но нарезают резьбу не в углублениях, а на цилиндрических поверхностях.

Размеры плашек стандартизированный и обозначаются в виде М-число, например М6. Это значит, что данная плашка используется для нарезки резьбы на цилиндре диаметром 6 мм.

Как и в случае с воротком, для работы с плашками нужна дополнительная ручка – плашкодержатель. Во время работы также рекомендуется пользоваться смазочными материалами.

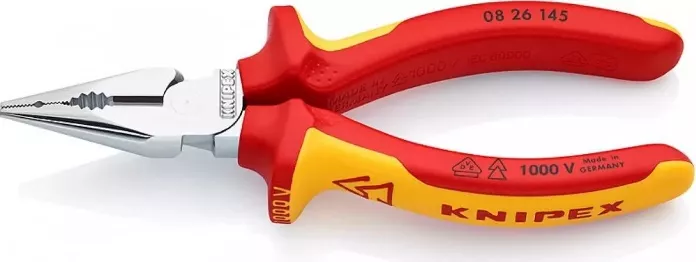

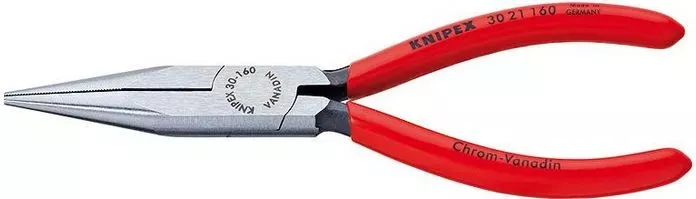

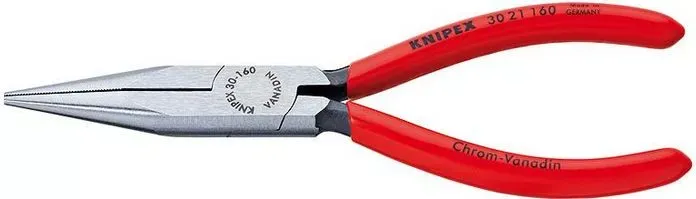

Плоскогубцы и пассатижи

Плоскогубцы - это ручной слесарно-сборочный инструмент, оснащённый губками пирамидальной формы прямоугольного сечения, применяемый для захвата и изгибания небольших металлических деталей. С помощью этого инструмента можно удерживать предмет (металлическую полосу, шайбу, гвоздь, электрический провод) и согнуть металлическую полоску или проволоку.

Иногда с плоскогубцами путают пассатижи, в которых помимо губок с насечками имеется резак для проволоки.

Кроме того, в пассатижах могут быть две выемки для захвата и завёртывания гаек, соединительных муфт, небольших деталей с резьбой. Плоскогубцы и пассатижи имеют ручки с изоляционным покрытием из пластика или ПВХ.

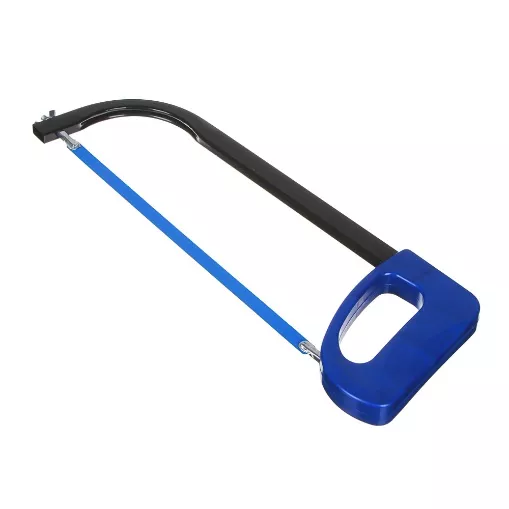

Ножовка по металлу

Ножовка по металлу — разновидность пилы для разрезания металлических заготовок. Состоит из ножовочной рамки и ножовочного полотна.

Ножовочные полотна изготавливаются тонкими и узкими. Длина ручных ножовок характеризуется расстоянием между отверстиями на концах — от 6 " до 14 " (от 150 до 400 мм). Для ручного пиления используются полотна 250 мм и 300 мм, шириной 12,5 и 25 мм и толщиной 0,63 — 1,25 мм. Полотна машинных ножовок несколько шире — 25 … 55 мм — и толщиной от 1,25 до 2,0 мм (при крупном зубе — 2,5 мм).

Ручные ножовки по металлу предназначается для распиливания металлических материалов. Такой инструмент также подойдет для работы с пластиком, ДСП, пенопластом, пенополистиролом, оргстеклом, керамикой и ламинатом.

Слесарные изрительные инструменты

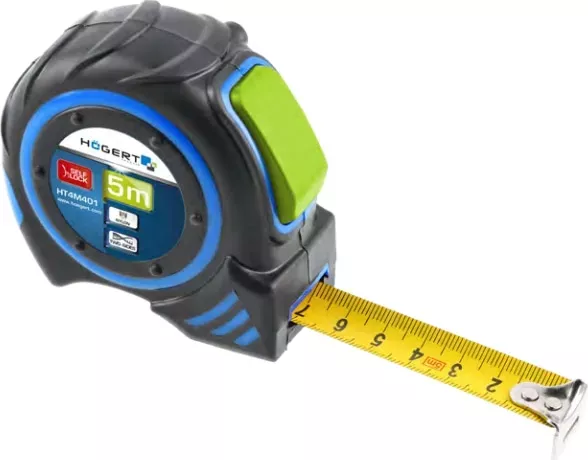

Рулетка – стальная или полимерная лента, намотанная на цилиндр с обратной пружиной, вставленный в корпус из пластика, металла. Используют для измерения линейных показателей: длины, ширины, высоты. Цена деления составляет 1 мм.

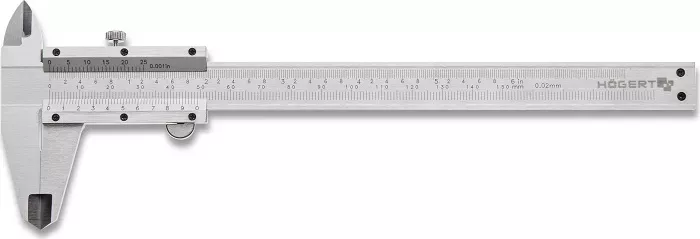

Штангенциркуль – инструмент с двумя рабочими поверхностями для измерения внешних, внутренних размеров детали и глубину пазов. Инструмент оснащен подвижными и неподвижными губками: первые используют для определения внешних размеров, диаметра, вторые – для внутренних. Цена деления – 1 мм, погрешность – до 0,1 мм.

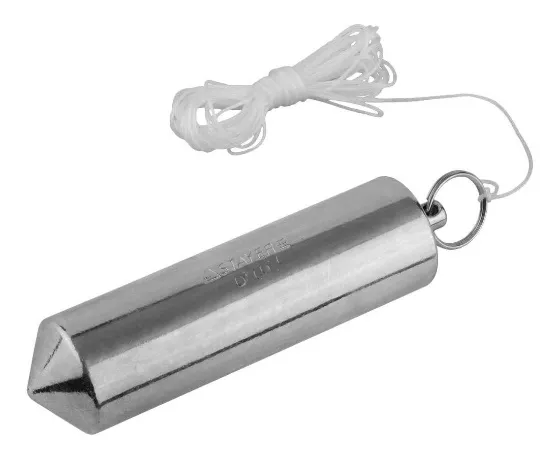

Отвес – простой ручной инструмент для установки и проверки вертикальных значений плоскости. Состоит из веревки и цилиндрического грузика с коническим носиком, закрепленным на конце шнура.
