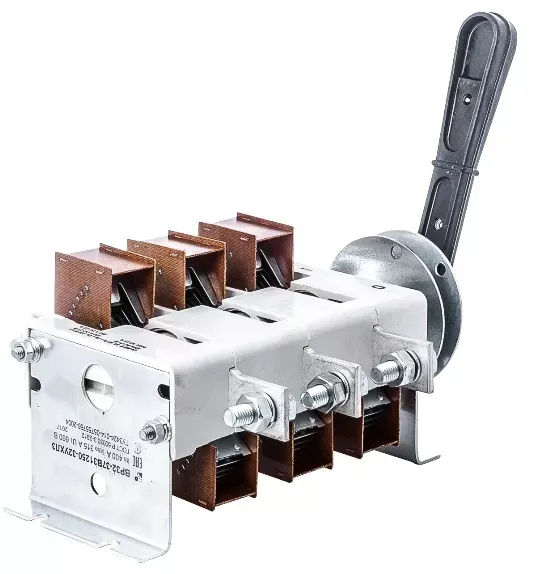

Рубильники: устройство, принцип работы, установка и применение

Конструкция

Рубильник — это простой и неавтоматический коммутационный аппарат, используемый для размыкания и замыкания электрических сетей. Существует несколько видов рубильников, которые отличаются друг от друга техническими характеристиками, а также рядом особенностей конструктивного плана. Одно-, двух- и трехполюсные аппараты оснащены специальными контактными ножами или клеммами, в состав которых иногда входят плавкие предохранители.

Конструкция рубильника отличается в зависимости от типа. К примеру, если рукоятка расположена посередине, он предназначен только для разрыва электрических цепей. Поэтому прежде, чем приступать к отключению цепи, необходимо обязательно произвести обесточивание.

В состав любого рубильника входят следующие элементы:

· контактные ножи;

· могут присутствовать плавкие вставки;

· стойки совмещенного типа;

· стойки контактного типа;

· выводы для подключения рубильника к электрической цепи.

Каждая из деталей предназначена для установки на панель общего назначения. В большинстве рубильников применяется по одному ряду двух видов стоек: контактных и совмещенных. Для того, чтобы нажатие рычага происходило плавно и мягко, в конструкции рубильника применяется пружинный механизм.

Нажатие стоек совмещенного характера в рубильниках обеспечивается специальными шайбами, которые размещены на поверхности данных компонентов. Ножи связываются при помощи общей оси. Последняя приводится в движение при помощи тяг.
Помимо этого, рубильники обозначаются при помощи специальной маркировки:

· РПБ — рубильник бокового рычажного привода;

· Р — управляемый центральной рукоятью;

· РПЦ — с центральным приводом;

· РБ — с боковой рукоятью.

В обозначении в ряде случаев присутствуют и цифры: например, РБ 21. Первая цифра указывает на число полюсов, а вторая — единица номинального тока.

Принцип работы и функции

В рубильниках панель является основным компонентом. Элемент изготавливается из специальных материалов, не проводящих электрический ток, также на ней размещены несколько губок и стоек. Нож — специальный подвижный контакт, который жестко крепится к валу.

На момент включения токопроводящие ножи заходят в губки, являющиеся неподвижной частью устройства. Рабочие полюса благодаря соединениям должны контактировать друг с другом.

Рубильники разделяют и по способу их включения. Поэтому если ножи двигаются посредством особых рычагов, то такое устройство считается рычажным. Вторым типом является устройство со встроенной центральной рукояткой. Такие устройства предназначены исключительно для разрыва электрических цепей, находящихся под высоким напряжением.

Наиболее современные версии рубильников также включают в себя функцию для обеспечения электробезопасности: передняя рабочая дверца имеет специальную защитную блокировку.

Области применения

Применение рубильников связано с разрывом электрических сетей, которым присуще наличие тока большой мощности. В целом они предназначаются для редкого обесточивания электрических цепей или для отключения каких-либо устройств.

• рубильники открытого типа применяются только для размыкания/замыкания ненагруженной электрической цепи;
• модели со встроенной рукояткой применяются исключительно в нагруженных сетях;
• устройства с боковой или центральной рукояткой используются только в сетях с мощностью не более 500 Вт;
• рубильники рычажного и центрального бокового вида могут размещаться только на распределительных щитах.
• некоторые модели устанавливаются на трансформаторных станциях;
• определенные виды рубильников выступают в роли пускового устройства для электродвигателей;
• рубильники-переключатели используются для переключения между нагрузками и сетями.

Наиболее распространенные виды рубильников

Рубильники следует выделять по силе тока. Многие модели устройств имеют защитный кожух, благодаря которому способны работать даже в случае, если номинальный ток превысит 1000 А.

Также рубильники делят по числу полюсов:

· трехполюсные;

· двухполюсные;

· однополюсные.

По направлению и переключению тока:

· поворотного привода: наиболее простые в установке и использовании, благодаря чему широко распространены;

· разъединительного вида: оснащены защитным кожухом, относительно малыми размерами и короткой рукояткой управления;

· перекидного типа: один из старых видов, позволяют работать с большим количеством устройств и электролиний. Рабочих положений два: включено и выключено.

По наличию дугогасительной системы:

· без дугогасительной системы: сеть следует отключать только после того, как с нее будет снята нагрузка;

· с дугогасительной: устройства способны без участия человека самостоятельно снимать нагрузку с электрической цепи.

По степени защищенности:

· открытого исполнения: располагается в отдельном ящике, а рычаг вынесен сбоку;

· закрытого исполнения, защищенный от внешних воздействий.

Несколько рекомендаций по установке и использованию рубильников

· рекомендуемая температура использования составляет от -40 до +55 градусов Цельсия;

· устанавливать нужно только в закрытых помещениях;

· следует защитить от воздействия влаги, жары и осадков;

· не следует располагать рядом с опасными веществами;

· если ножи входят в губку неплотно, то губки необходимо немного подогнуть;

· если поверхность ножа обгорела, то ее нужно зачистить наждачной бумагой или напильником и покрыть защитным составом;

· следует производить проверку изоляции.

Установка и правила подключения

Рассмотрим основные рекомендации по размещению рубильников-переключателей на генераторах и особенности установки. С их помощью можно дополнительно снабжать устройства электроэнергией, если централизованная подача последней будет выведена из строя. После установки электрическую энергию можно будет получать как от центральной сети, так и от установленного генератора. Кроме того, это можно будет делать и параллельно.

Генераторы, которые работают на бензине или дизельном топливе, оснащаются специальными коммутаторами нагрузки, которые следят за автоматической работой устройства. При использовании аппаратов, которые имеют взаимную блокировку, отсутствует опасность совместной работы обеих фаз напряжения.

Установленный в электрической цепи рубильник-переключатель позволит вручную переключаться между фазами. Он имеет только два положения работы, что позволяет без труда переключаться между двумя фазами напряжения. Устройство переключаемого типа должно обязательно устанавливаться в специальном помещении, в непосредственной близости от главного щитка.

Рубильник следует переводить в переключение на генератор только в том случае, когда точно установлено, что на основной сети отсутствует питание, а также запущен генератор. Обратные манипуляции производятся после того, как центральное энергоснабжение успешно восстановлено. Рубильник возвращается в положение — работа от сети.

Нередко возникает необходимость в непрерывной поставке электроэнергии. Тогда требуется дополнительно установить источник бесперебойного питания (ИБП). В этом устройстве имеются аккумуляторы, позволяющие всей сети оставаться в работе в течение 2–10 минут. Учитывайте, что ИБП стоит достаточно дорого: нередко его себестоимость превышает цену генератора.

Наиболее простая схема предполагает обязательную покупку генератора (бензинового, дизельного или другого), мощность которого определяется в зависимости от потребностей конкретного человека. В этом случае требуется обязательно применить двухполюсный рубильник, а в начале электросети также разместить автоматический переключатель.

Не стоит также забывать, что если в электрической сети используется бензиновый или дизельный генератор, то в месте расположения прибора нужно обязательно установить вытяжную систему, чтобы избежать отравления угарным газом. Нередко один генератор не в состоянии справиться со снабжением энергией необходимых площадей. Тогда требуется применять усложненную схему с установкой рубильника: электрическую сеть разделяют на две части. В первую относят обязательных потребителей, без которых нельзя обойтись: освещение, компьютеры, холодильники и другие. Во вторую часть относят дополнительных потребителей.

Перекидной рубильник использовать крайне небезопасно, поэтому необходимо использовать переключатели с собственной схемой подключения. В состав переключателя входят три следующих положения:

· генератор;

· отключение электричества;

· питание от основной сети.
