02.03.2017

Ревизионный люк: описание, виды и установка

Ревизионный люк.jpg

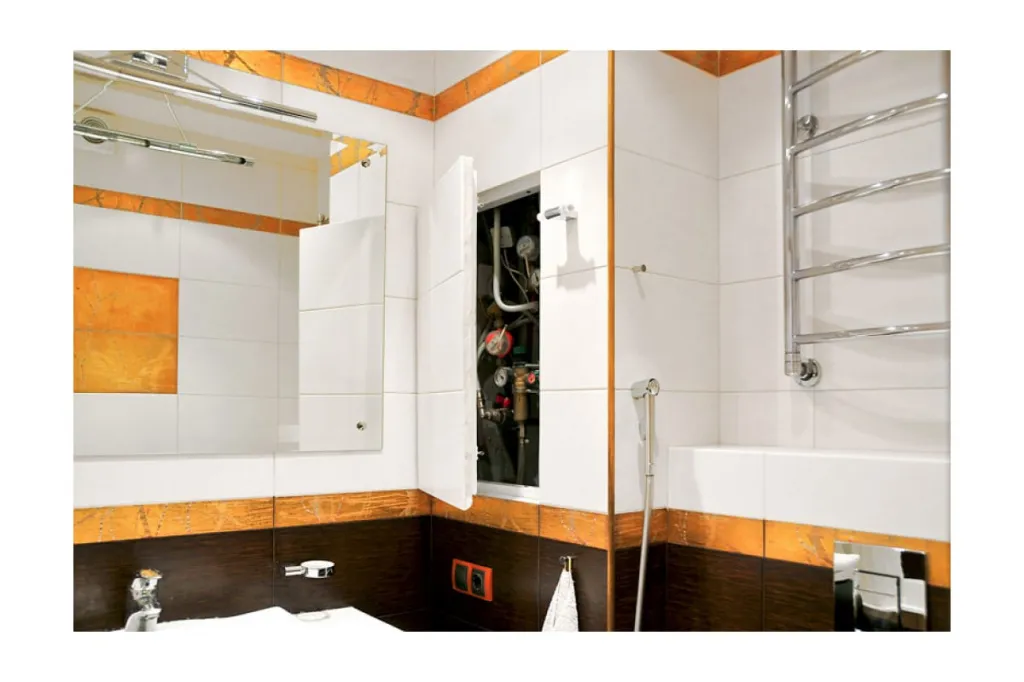

Ревизионный люк – конструкция из рамы-короба и дверцы, предназначенная для установки в стены. С его помощью можно спрятать счетчики и коммуникации, при этом оставив свободный доступ к ним. В этой статье мы подробно расскажем, какие бывают модели люков, как правильно подобрать размер люка-невидимки и самостоятельно установить его.



Виды ревизионных люков

Ревизионные люки различают по трем параметрам: типу облицовки, виду замка и способу открывания.

Виды по типу отделки:


  • Под плитку. В эту категорию входят модели, предназначенные для облицовки тяжеловесными материалами, такими как плитка, мозаика, кафель, искусственный и натуральный камень. У них должна быть усиленная петля – это позволит избежать проседания и перекоса. С помощью облицовки можно полностью закрыть люк, сделав его абсолютно невидимым.

 Ревизионный люк под плитку.jpg

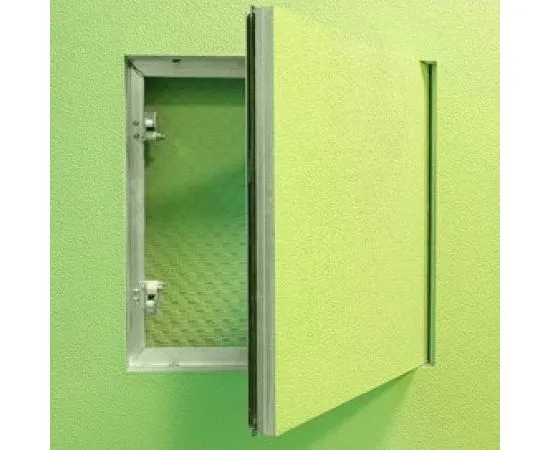

  • Под покраску. Это модели, рассчитанные на легкий облицовочный материал, например, краска, обои, декоративная штукатурка. Они выглядят аккуратно и эстетично, однако после облицовки не становятся на 100% невидимыми – на стене будет выделяться контур проема.

             Ревизионный люк под покраску.jpg

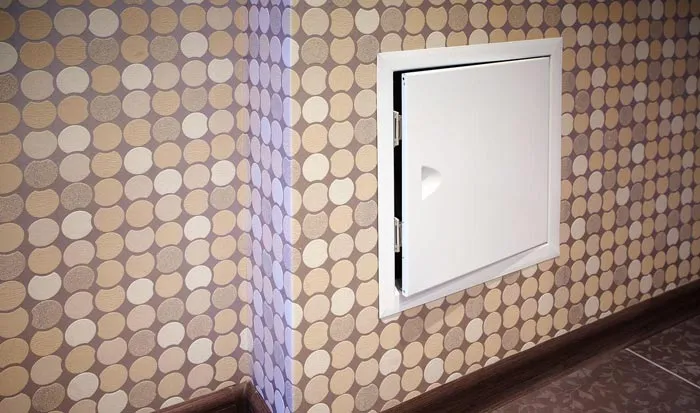

  • Без облицовки. К ним можно отнести пластиковые и металлические люки. Как правило, их устанавливают в подсобных помещениях и местах общего пользования.

 Ревизионный люк без облицовки.jpg

Далее рассмотрим, какие замки используются для разных моделей.

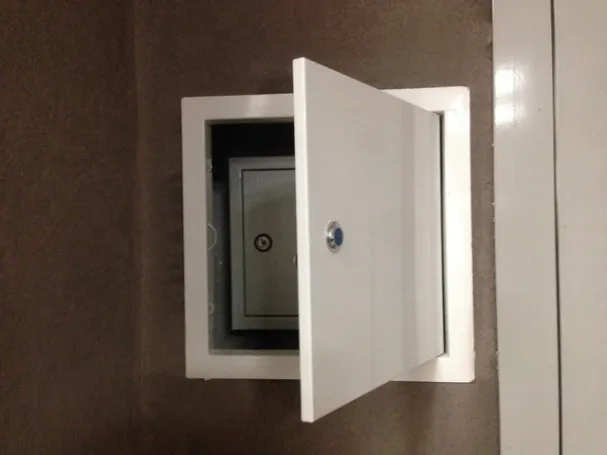

  • Почтовый. Модели с почтовым замком открываются только с помощью ключа. Их устанавливают в общественных местах, где важно защитить коммуникации от посторонних лиц.

Почтовый замок.jpg

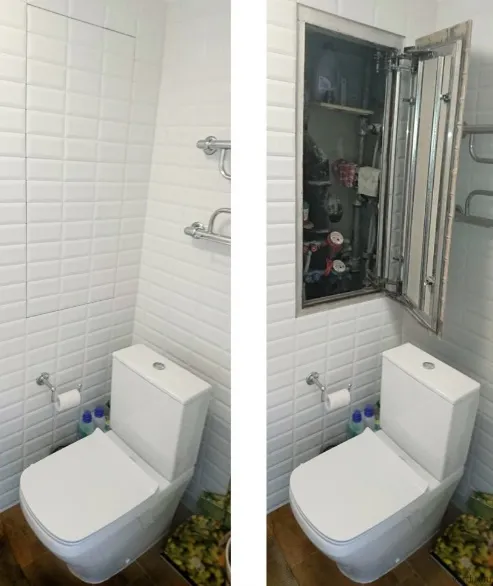

  • Нажимной. Открывается нажатием, без ручек и присосок. Нажимной механизм обычно используют в скрытых моделях под плитку и под покраску.

             Нажимной замок.jpg

  • Магнитный. Открывается с использованием ручки или присоски.

        Магнитный замок.jpg

Теперь рассмотрим виды ревизионных люков по методу открывания:

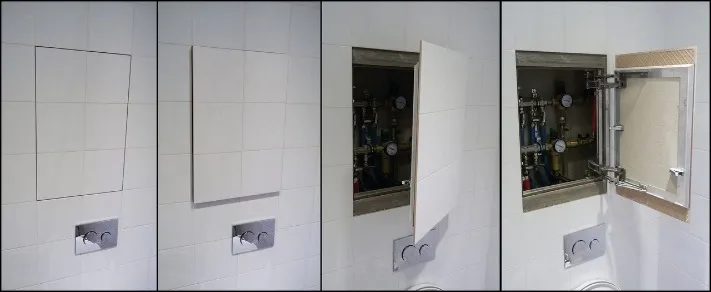

  • Распашные. Модели со стандартной распашной дверью. У скрытых люков с нажимными замками при открывании дверь сначала отходит от рамы параллельно стене, затем распахивается – это позволяет избежать сколов и трещин на облицовке. Модель подходит для монтажа в просторных комнатах и санузлах, где нет препятствий для открывания дверцы.

 Распашной люк.jpg

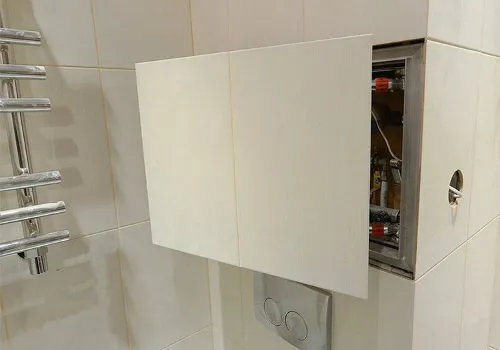

  • Сдвижные. При открывании дверь слегка отходит от короба параллельно стене и сдвигается по направляющим в сторону. Устройство конструкции позволяет использовать люк в местах, где недостаточно места для распашной дверцы – под ванной, за мебелью или техникой.

              Сдвижной люк.jpg

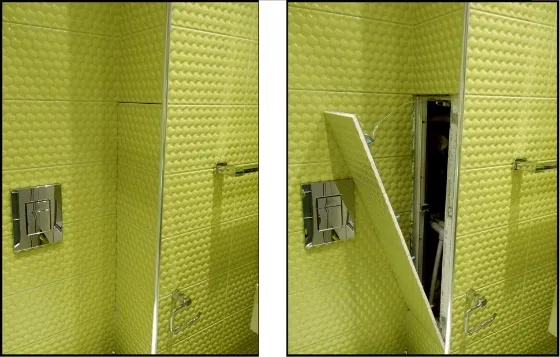

  • Съемные. Дверь снимается с помощью нажатия или присоски. В открытом положении фиксируется удерживающими тросами или цепями на карабинах. Их можно отцепить и полностью снять дверцу. Этот вариант подходит для труднодоступных мест, где необходимо установить люк практически вплотную к стене или мебели.

      Съемный люк.jpg

Если вы планируете устанавливать конструкцию в помещении с повышенной влажностью, нужно учесть еще два критерия – герметичность и влагостойкость. У герметичных моделей обычно по периметру двери есть специальный уплотнитель. Качественный влагостойкий каркас должен быть выполнен из алюминиевого профиля, не подверженного коррозии.

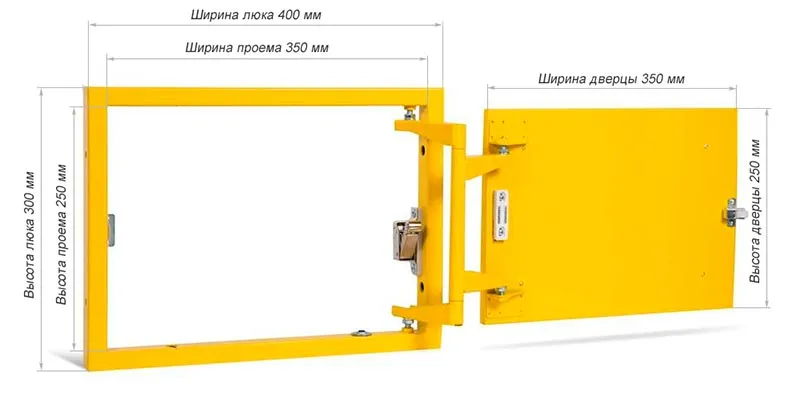

Как выбрать размер ревизионного люка под плитку?

Ревизионный люк.jpgРазмеры простого ревизионного люка без облицовки или модели под покраску подобрать легко: достаточно рассчитать габариты проема и того, что за ним будет спрятано. Чтобы выбрать ревизионный люк под плитку подходящего размера, необходимо учесть еще и габариты облицовки. Это важно сделать, чтобы не пришлось нарушать целостность плитки и геометрию плиточного рисунка.

Процесс расчета прост: нужно посчитать, сколько плиток влезет на площадь, равную площади проема. При этом важно помнить, что плитка:

• может слегка выступать за створку, однако, она не должна выходить больше чем на 5 см со стороны петли и 7,5 см с остальных сторон;

• не должна выступать более чем на 40% своего размера – большая ее часть должна быть приклеена к двери.

К примеру, рассчитаем какой люк лучше подойдет для плитки 30*45. Минимальные габариты люка для такой плитки 30*40 – получится маленький проем из одной плитки для ревизии счетчика. Для четырех плиток нужны размеры 60*90, для шести – 90*90.

Если учесть эти требования, у вас получится полностью спрятать ревизионный люк, а при монтаже и облицовке не возникнет проблем.


Установка

Установка ревизионного люка.jpg

Установка ревизионного люка под плитку выполняется в четыре этапа. Рассмотрим каждый из них детальнее.

Этап 1: подготовка проема

Окно для рамы должно охватывать все важные коммуникационные элементы. Если вы выбрали модель под плитку, не вырезайте проем вплотную к полу или стене – такое расположение может привести к повреждениям облицовки. Рассказываем, как подготовить проем в стенах из разных материалов:

• Окно в кирпичной или каменной стене должно быть больше рамы на 2–3 см – закрепить короб в проеме можно с помощью клиньев.

• В конструкции из гипсокартона отверстие для короба должно превосходить раму на 1–2 см. Монтаж рамы лучше выполнить до обшивки каркаса листами гипсокартона – при обшивке листы укладываются внахлест на короб.

Если вы планируете установку в уже существующий проем, можно подогнать его размер под габариты люка с помощью цемента, оставляя 2-3 см зазора. После полного высыхания цементного раствора можно будет устанавливать в проем раму.

Этап 2: установка рамы

Перед тем как устанавливать в сантехнический проем короб, нужно снять дверцу и сделать на раме монтажные отверстия. Дальнейшая работа состоит из нескольких шагов:

• вставьте в окно короб и зафиксируйте клиньями, нанесите разметку на стене напротив отверстий для монтажа;

• достаньте раму и просверлите углубления по разметке, вставьте в них дюбели;

• вставьте короб обратно и зафиксируйте саморезами;

• проверьте положение рамы с помощью уровня: если все ровно, затяните саморезы.

Если вы обнаружили перекос, ослабьте саморезы со стороны перекоса и затяните их потуже с противоположной стороны.

Этап 3: регулировка двери

Перед отделкой важно отрегулировать дверь так, чтобы она находилась в единой плоскости со стеной, а каждая ее сторона была строго параллельна проему.

Регулировка по высоте: гаечным ключом ослабьте фиксирующие болты, расположенные в крепежно-регулировочных узлах. Для смещения вверх нужно на пол-оборота закрутить верхний винт и выкрутить нижний. Для смещения вниз, наоборот, выкручиваем верхний болт и закручиваем нижний. Поворот винта на половину оборота смещает дверцу примерно на 1 мм. Важный момент: болты нельзя выкручивать поодиночке больше чем на пол-оборота, а также закручивать одновременно и верхний, и нижний болт. То есть если верхний закручиваете, то обязательно выкручиваете нижний, в противном случае каркас двери деформируется.

Регулировка влево-вправо: ослабьте винты на регулировочных рычагах ключом. Выкручивание винта влево дает смещение вправо и наоборот. Поворот на четверть окружности смещает створку на 1 мм. Если у дверного каркаса ассиметричный наклон, винты можно вращать в разные стороны.

Когда дверца люка встала в нужное положение, затяните все крепления и проверьте ширину зазора с каждой стороны в нескольких точках. Если зазор одинаковый по всему периметру, значит, все в порядке. Если ширина отличается, снова ослабьте болты и отрегулируйте положение. Конечное положение можно оценивать только при затянутых винтах.

Этап 4: облицовка

В отделке модели под покраску или обои нет особых сложностей. А вот люки для тяжелых материалов, которые обычно устанавливают в ванной и туалете, важно облицевать по всем правилам, чтобы дверца не просела и не перекосилась. Рассказываем, как это сделать:

• на створку нанесите и тщательно просушите два слоя грунтовки;

• чтобы в процессе работ дверь случайно не открылась, заблокируйте нажимной замок. Чтобы вы смогли открыть дверь, когда отделка высохнет, прицепите с внутренней стороны тонкую ленту или веревку, а другой ее конец оставьте снаружи;

• приступайте к укладке плитки, старайтесь не допускать попадания плиточного клея в зазор между дверью и коробом;

• примерно через 2–3 дня, когда фиксирующий состав полностью высохнет, можно приступать к затирке и герметизации швов.

В результате правильной установки и отделки вы получите полностью невидимый проем для ревизии коммуникаций, при этом открыть его вы сможете простым нажатием. Современные модели люков легко вписываются в интерьер любой сложности и прячут трубы, провода и счетчики.


Подобрать ревизионный люк можно в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.
