Ревизионные люки: правила установки и маркировки

Смотровые ревизионные люки – это те точки доступа к инженерным сетям, которые позволяют вовремя эти сети починить или проконтролировать их работу. В просторечии такие «входы в землю» именуются как правило «канализационными люками», что совсем не так. Добираться сверху вниз сейчас приходится не только работникам ЖКХ, но и телефонистам, операторам компьютерных сетей и т. д. Соответственно и ревизионные люки бывают разного назначения. И для них существуют свои правила установки и маркировки, по которой знающие люди могут многое определить. В этой статье мы расскажем об их маркировке и правилах установки.

Однако прежде, чем говорить о секретах маркировки ревизионных люков, нужно сперва ответить на вопрос: почему все-таки ревизионные люки почти всегда круглые?


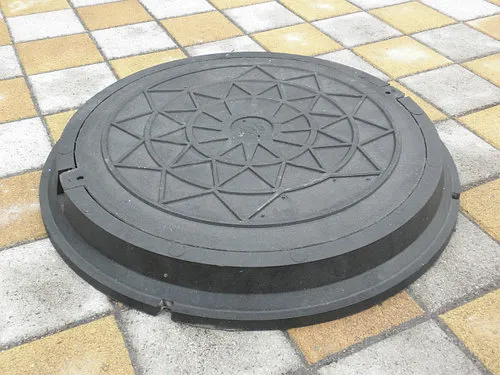

Ответ будет прост: все дело в геометрии. Если сделать люк квадратным или прямоугольным, то будет существовать возможность, что люк при неумелом обращении может провалиться в колодец (поскольку диагональ квадрата больше его стороны). Разумеется, что вытаскивание на поверхность такого изделия, как люк, будет немалой проблемой. Чтобы таких проблем не возникало, люки следует делать все-таки круглыми: ведь так они точно не провалятся вниз.

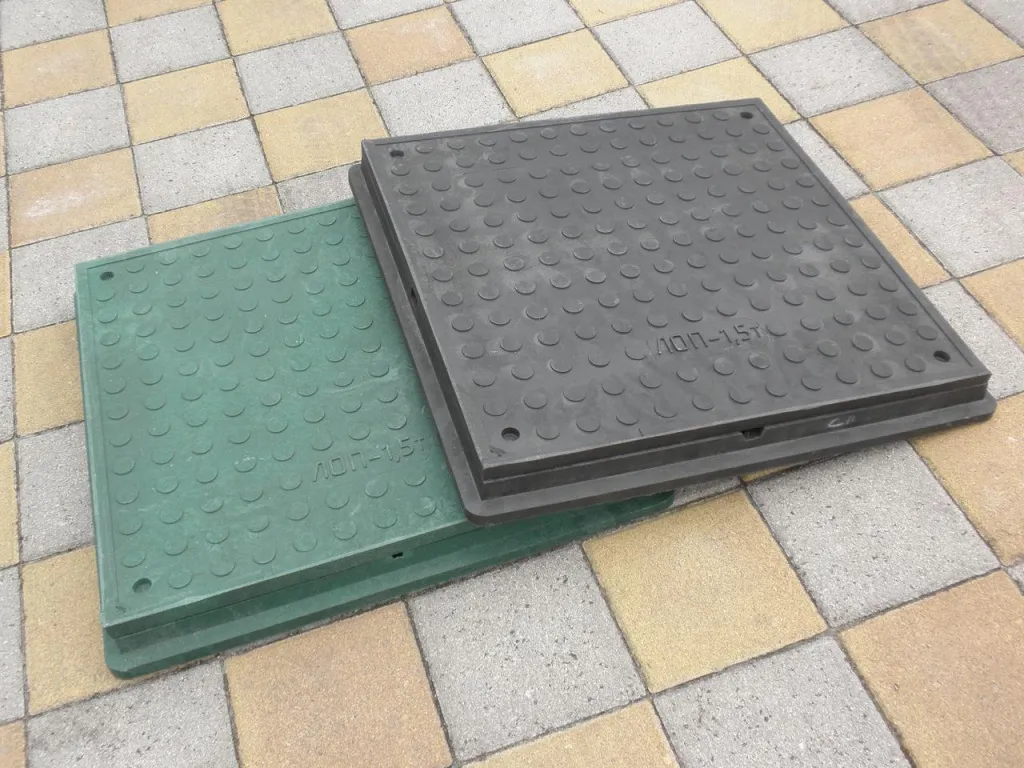

Отсюда первое правило установки ревизионных люков: они должны быть круглыми. Впрочем, установка квадратных смотровых люков тоже возможна, но только в тех редких случаях, когда производится сооружение автономной канализации в частных домах.


Следующее правило будет связано с тем, какую нагрузку эти люки должны выдерживать. Дело в том, что ревизионные люки устанавливаются как правило на тех участках инженерных коммуникаций, которые должны быть оперативно доступны ремонтным бригадам. То есть там, где до них можно быстро доехать на автомобиле. Но если ревизионный люк находится на проезжей части, то по его поверхности будут постоянно ездить разные автомобили.

В связи с этим, ревизионные люки делятся на:

Маркировка	Тип изделия	Масса, кг		Использование
Маркировка	Тип изделия	Крышка	Корпус	Использование
Р	Ремонтный	-	35	Применяется для временной блокировки горловины при дорожных работах.

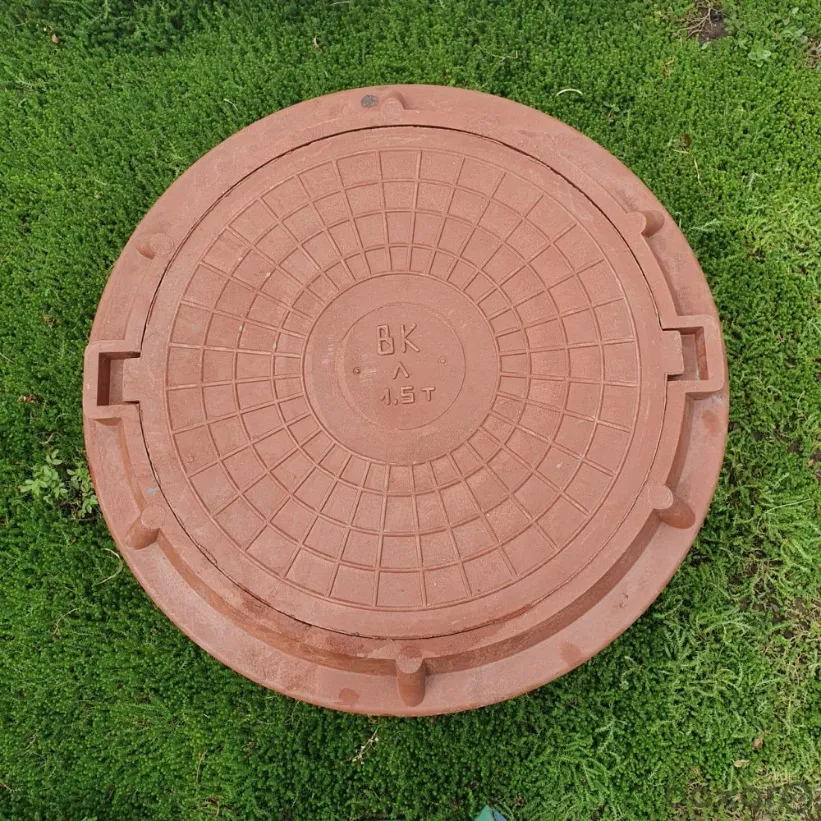

Л	Легкий	30	35	Устанавливается в пределах зеленых насаждений, на пешеходных дорожках, в частных домовладениях.
Т	Тяжелый	50	50	Применяется при оборудовании смотровых колодцев на автомобильных дорогах.
ТМ	Тяжелый магистральный	45	50	Монтируется в горловину колодцев, расположенных на магистралях с высокой интенсивностью автомобильного движения.

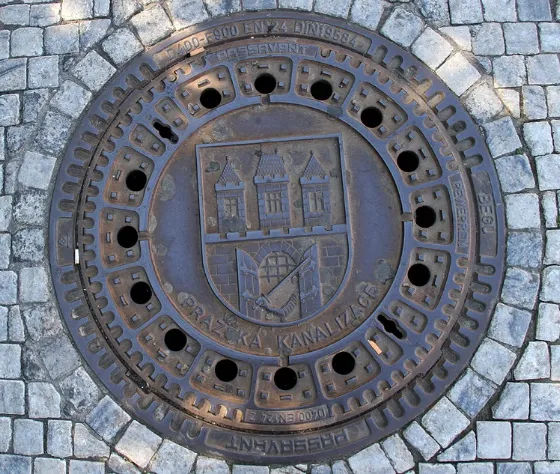

Соответственно, эти буквы на поверхности люка должны быть обязательно, чтобы можно было сразу определить степень его «выносливости». Кроме того, на крышке люка должны быть и другие обозначения, определяющие его назначение и ведомственную принадлежность, например:

В — водопровод
ПГ, Г – пожарный гидрант
К – канализация
ТС – теплосеть
ГС – газовые сети
Т, МТС, ГТС – телефонные линии
МГ – магистральный газопровод
Д – дождевая (ливневая) канализация

Требования к маркировке и установке ревизионных люков содержатся в ГОСТ 3634-99. Там же фигурируют требования к материалу люков: они должны изготавливаться из чугуна марки не ниже СЧ20.

Теперь посмотрим на маркировку конкретного смотрового люка:

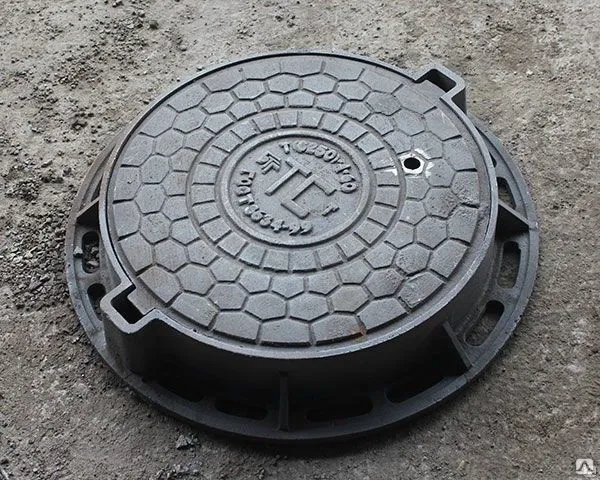

Перед нами ревизионный люк теплосетей (о чем говорят буквы ТС), который относится к категории тяжелых (то есть его крышка весит 50 кг). Изготовитель люка обозначен товарным знаком БТГ.

Кроме того, данный люк соответствует ГОСТ 3634–99 (полукруглая надпись ниже ТС). А вот надпись выше букв ТС сообщает о том, что тяжелый (Т) люк соответствует международному стандарту (С250) оборудован замковым устройством (4) и имеет ширину лаза в 60 см.

Кроме того, на внутренней поверхности крышек люков отливаются месяц и год изготовления. Однако надо иметь в виду, что ревизионные люки весьма долговечны (некоторые из них занимают свое место свыше 100 лет), поэтому на таких изделиях привычной нам маркировки может вовсе не быть.
