Ревизионные люки по ГОСТу


Согласно ГОСТ 3634–99, ревизионные люки – это «люки смотровых колодцев и дождеприемников». В обиходе их часто называют канализационными люками, что не совсем верно, ведь в современном городе под землей спрятаны не только канализация и водопровод, но и самые разные коммуникации, например, телефонные и интернет-кабели, к которым также необходим доступ.

Подземные коммуникации прокладываются всюду, доступ к ним тоже может потребоваться в любое время – поэтому ревизионные люки приходится устанавливать в самых разных местах. По этой причине ГОСТ 3634-99 устанавливает несколько разновидностей люков, использовать которые надо в зависимости от места и возможных нагрузок.






Тип

Наименование

Номинальная нагрузка, кН

Полное открытие D, не менее, мм

Глубина установки крышки в корпусе h, не менее, мм

Масса общая, справочная, кг

Рекомендуемое место установки

ЛМ

(А15)

Легкий малогабаритный люк

15

450

20

45

Зона зеленых насаждений, пешеходная зона

Л

(А15)

Легкий люк

550

60

С

(В125)

Средний люк

125

550

25

95

Автостоянки, тротуары и проезжая часть городских парков

Т

(С250)

Тяжелый люк

250

550

35

12

Городские автомобильные дороги с интенсивным движением

ТМ

(Д400)

Тяжелый магистральный люк

400

550

50

140

Магистральные дороги

СТ

(Е600)

Сверхтяжёлый люк

600

550

60

155

Зоны высоких нагрузок (аэродромы)

Поскольку данный российский стандарт на ревизионные люки и колодцы ливневой канализации был разработан в 2000 году на основе европейского стандарта EN 124-1994, то и российская маркировка люков соседствует с европейскими аналогами (их маркировка дана в скобках).

Стандарт распространяется на люки смотровых колодцев всех подземных инженерных коммуникаций: водопровода, канализации, тепловых, газовых и кабельных сетей, а также на решетки на входах ливневой канализации. Соответственно, ГОСТ устанавливает и условные обозначения для таких изделий. Например, маркировка среднего люка для смотрового колодца с запорно-замковым устройством и диаметром лаза 60 см. будет выглядеть так:

                             Люк С(В125)-К.2-60 ГОСТ 3634–99

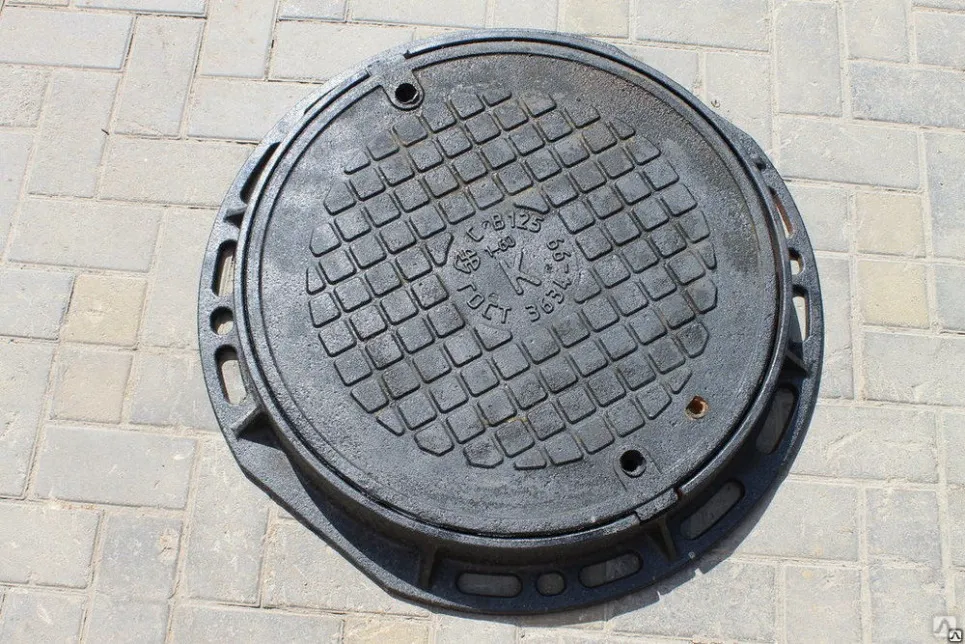

                     Люк С(В125)-К.2-60 ГОСТ 3634–99.jpg

По исполнению и установке люки в ГОСТЕ подразделяются на:

- общего назначения

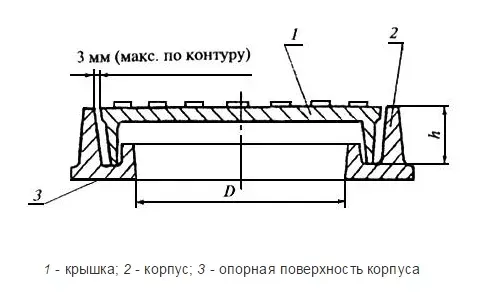

     Люк общего назначения.jpg
- с запорным замковым устройством на них

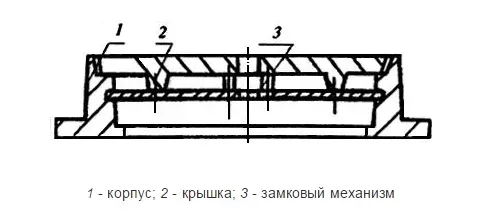

Люк с замком.jpg
 - имеющие в конструкции крышки углубление
под заполнение бетоном класса не ниже В30

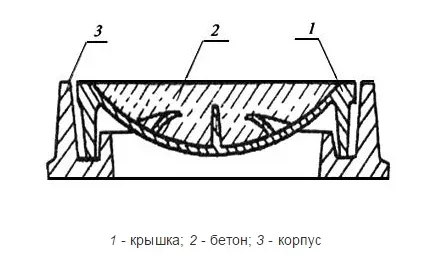

Люк для заполнения бетоном.jpg
- с усиленной заделкой корпуса анкерными болтами
или специальными приливами на корпусе

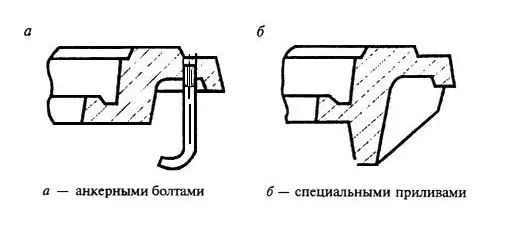

Люк с усиленной заделкой корпуса.jpg
- с квадратной или прямоугольной формой крышки и (или) корпуса люков

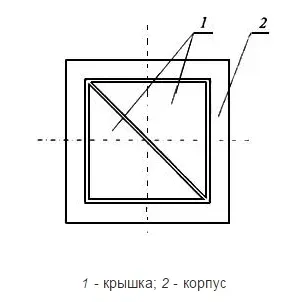

                          Люк с квадратной крышкой.jpg
 - дождеприемники ливневых колодцев

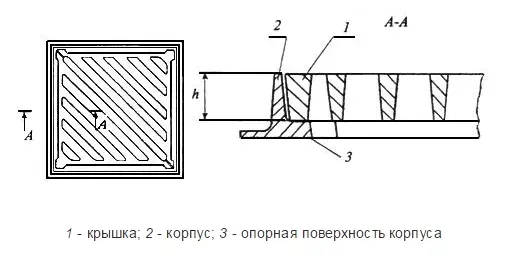

Люк с дождеприемником.jpg

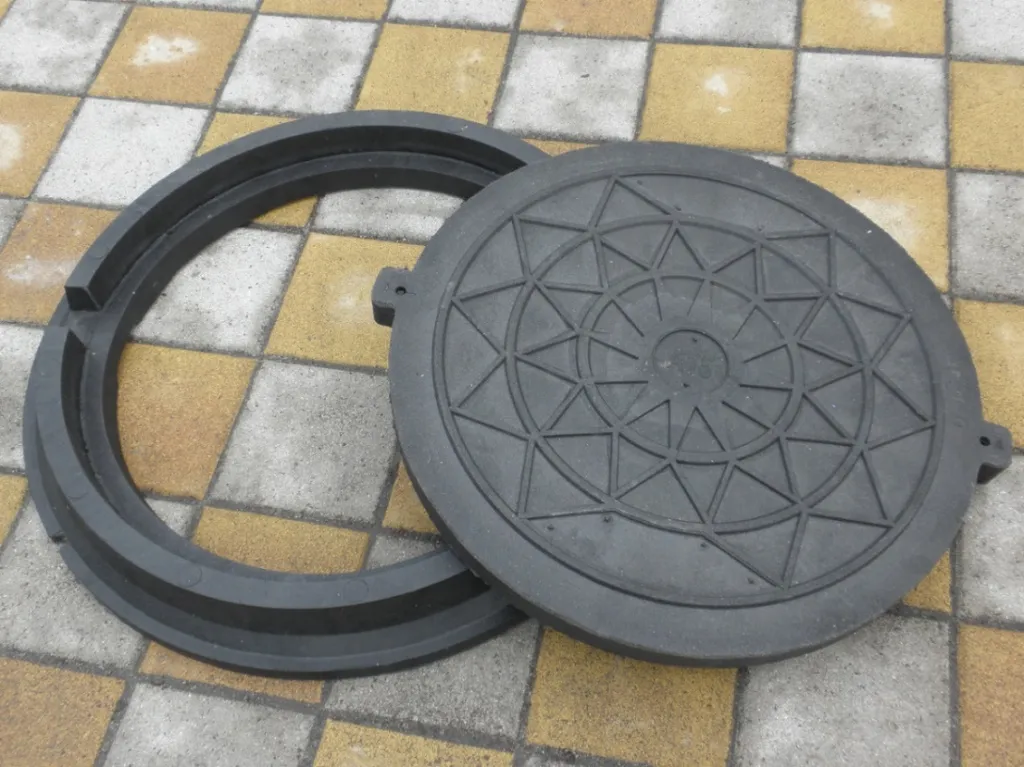

Стандарт требует, чтобы корпуса и крышки ревизионных люков, а также решетки и корпуса ливневой канализации производились из чугуна марки не ниже СЧ20, соответствующей требованиям ГОСТ 1412. Исключение делается только для легких и малогабаритных люков типов ЛМ(А15), Л(А15) и дождеприемников типа Д(А15) – их можно изготавливать из полимерных материалов или чугуна в сочетании с бетоном. Все более тяжелые конструкции должны быть только металлическими, а внутренние запорные устройства этих люков должны быть изготовлены из стали маркой не ниже, чем Ст3 (по ГОСТ 380) с антикоррозионным покрытием.

Люки, отправляемые потребителям, должны сопровождаться паспортом, в котором указываются:

  • наименование предприятия-изготовителя или его товарный знак;

  • условное обозначение изделия;

  • количество изделий в партии;

  • гарантийный срок;

  • дату приемки техническим контролем.

На наружной поверхности самих люков должно быть отлито условное обозначение изделия и товарный знак производителя, а на внутренней поверхности - месяц и год изготовления.

Поскольку расположенные в зонах с интенсивным дорожным движением ревизионные люки постоянно подвергаются внешним механическим нагрузкам (подчас нагрузкам экстремальным), то ГОСТ специально оговаривает процедуру их испытаний.

Выглядит она так:

  • размеры люков проверяют универсальными инструментами или специальными шаблонами;

  • контроль качества изделий проводится визуальным осмотром – причем проверке по внешнему виду подвергаются все изделия, а испытаниям на механическую прочность - 3% от партии, но не менее двух штук. Критерии визуальной оценки качества допускают наличие на поверхности отливок раковины диаметром не более 10 мм и глубиной не более 3 мм, занимающие не более 5% поверхности отливок. На нижней опорной и внутренней поверхности могут быть допущены шлаковые включения, если они занимают не более 10% поверхности ;

  • массу крышек люков определяют на весах с погрешностью не более 0,5 кг ;

  • испытания на механическую прочность проводятся при помощи пресса, создающее необходимое усилие. Для испытаний люк или дождеприемник устанавливают на станине пресса, так чтобы их опорные поверхности прилегали к станине по всей окружности. Нагрузка на крышку прилагается по середине изделия через мягкую прокладку толщиной не менее 3 мм. Нагрузку наращивают со скоростью до 5 кН/с до достижения паспортных значений изделия и выдерживают в течении 30 с.

Если за это время на крышках образуются трещины или сколы, то результаты признаются неудовлетворительными и проводят новую проверку, но уже удвоенного числа изделий. Результаты повторной проверки распространяются на всю партию и являются окончательными.
