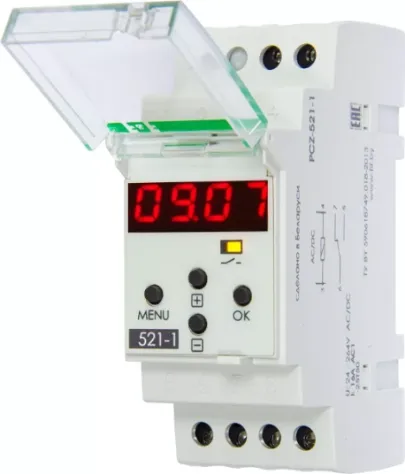

Реле задержки времени: назначение и виды

Сегодня, когда тарифы на электроэнергию регулярно увеличиваются, реле задержки времени (таймер), сможет помочь уменьшить расходы и одновременно с этим поднять удобство использования бытовых либо производственных приборов на новый уровень.

В результате его применения понижаются как физические, так и психологические траты, увеличивается срок службы оборудования и приборов. Реле задержки времени отличаются по типам и способу подключения, но, несмотря на это, назначение у них одинаково. Все они предназначаются для отсчета заблаговременно введенного интервала времени.

Таймеры делятся на две основные группы:

Механические;
Электронные (цифровые).

В некоторых случаях допустимо применение комбинированных электромеханических приборов.

С целью удобства эксплуатации таких приборов употребляются разные единицы отсчета времени, на которые устанавливается отсрочка, от долей секунд или минут, до часов и даже суток. Такая широта диапазона позволяет результативнее применять опцию отсрочки времени.

На сегодняшний день разработаны различные реле времени, отличающиеся между собой конструктивно, то есть по принципу срабатывания на включение или отключение. Они могут различаться по способу и типу подключения. Например, подключение питающих проводов может быть спереди либо сзади, сверху либо снизу. Для присоединения к электрической сети могут применяться разные типы клемм и разъемов, к примеру, в случае втычного подсоединения проводов.

По типу крепежа таймеры бывают:

для монтажа на DIN- рейке;
для монтажа на монтажной стальной или пластиковой панели;
переднепанельные, фронтальная сторона которых снабжена индикацией и органами регулирования, для монтажа на щитовых дверцах.

Учитывая широту сферы использования таких приборов, их выпускают как в виде компактных в корпусах DIP, так и поворотных переключателей. Еще есть реле-потенциометры, реле с кнопочным управлением для таймеров с цифровым табло. Иногда может использоваться пневматический тип механизма срабатывания. В таком случае средством отсчета времени служит изменение диаметра отверстия для забора воздуха из атмосферы. Такой принцип действия лежит в основе работы модели из серии РВП-72 и однотипных. У некоторых моделей, например, 1РВМ, используется часовой механизм.

Начало отсчета временного интервала для реле времени с функцией задержки выключения или включения активируется по одному из нижеперечисленных событий:

поступление управляющего сигнала;
снятие либо поступление напряжения;
наступление указанного момента.

Выбрать из множества приборов подходящий образец легко. Чаще всего выбор должен зависеть от того, насколько важна для вас точность в активации электрического оборудования, а также от размера периода его использования.

С простейшим заданием периодически включать/отключать электрооборудование с интервалом, скажем в минут 10 или 20 с легкостью управятся механический либо электромеханический приборы. Конструктивно они предельно просты. Зачастую для их монтажа не потребуется обладать какими-то специальными навыками. В большинстве случаев всю работу можно проделать, даже не заглядывая в руководство.

Многопрограммная модель может использоваться в более сложной ситуации. Этот тип реле задержки времени позволит управлять включением ваших электроприборов в различное время либо по определенному циклу. Например, вам необходимо, чтобы автополивальная машина ежечасно включалась на короткое время и то лишь ранним утром либо вечером. Тогда вам точно не удастся обойтись без программируемого цифрового механизма.

Приборы с отсрочкой отключения наиболее часто востребованы на производстве либо в быту. Их есть два вида. Первый вид - с микропроцессором. Он способен регулировать нагрузку и управлять потребителями электроэнергии в системах автоматики в быту и на производстве. Как только в сети появляется напряжение, контакт замыкается. Затем по окончании указанного временного интервала (t) происходит переключение контакта, и он остается в таком положении до того момента, когда питание будет отключено.

Образец второго типа способен обеспечить функционирование различных устройств на протяжении указанного срока после того, как подача напряжения прекратится. Как только контакт замкнется, активируется исполнительный прибор, дающий загрузку на сеть. Отсчет времени (t) начнется, как только контакты будут разомкнуты. Затем нагрузка в сети питания будет отключена. Реле задержки времени с подобным принципом управления характерно для применения в санузлах, системах вентилирования и т. п.

Также часто применяются реле времени с функцией задержки включения. Эти микропроцессорные приборы разработаны для управления потребителями, работающими на производстве либо в быту. Принцип действия у них весьма прост. Одновременно с подачей напряжения начинается временной отсчет, затем контакты переключаются и закрепляются до самого снятия питания.

Цикл повторяется столько раз, сколько подается питание. Питающее и управляющее напряжение у реле времени бывает от 12 до 240 В для переменного и от 12 до 48 В для постоянного тока.
