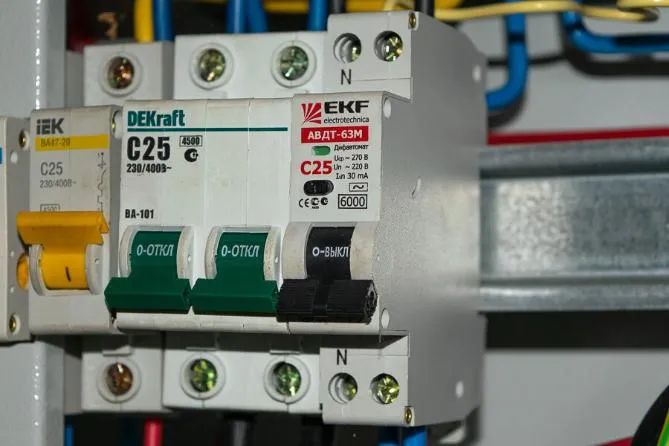

Причины срабатывания УЗО и АВДТ

Устройство защитного отключения (УЗО) или автоматический выключатель дифференциального тока (АВДТ) — механический коммутационный аппарат или совокупность элементов, которые при достижении (превышении) дифференциальным током заданного значения при определённых условиях эксплуатации должны вызвать размыкание контактов.

Преимущество АВДТ над УЗО в том, что оно обеспечивает весь спектр необходимых защит, то есть не только защиту от токов перегрузки и сверхтоков короткого замыкания, но и защиту от токов утечки. Это очень удобно, поскольку позволяет сэкономить пространство в распределительном щите и упростить монтаж.

При этом в отличие от автоматического выключателя УЗО защищает непосредственно человека от поражения электрическим током и в то же время сигнализирует о возможном аварийном состоянии электропроводки.

Принцип действия УЗО основан на сравнении значений силы тока в нулевом и фазном проводнике, условно разнонаправленных. В общем случае при «равных Амперах» прямой и обратный ток компенсируют друг друга. Если в электрической цепи есть утечка тока «на землю», обусловленная некачественным соединением, конструктивным дефектом бытового прибора, изношенной изоляцией или попаданием под напряжение человека и ток утечки выше номинального тока срабатывания УЗО, то произойдет его мгновенное отключение. В этой статье мы разберем основные причины срабатывания УЗО и АВДТ.

Причины срабатывания УЗО

Конечно, чтобы разобраться в причинах срабатывания, необходимо углубиться в подробности конструкции и практику применения. Ведь в электричестве безаварийная работа достигается именно вниманием к деталям и обдумыванием как можно большего количества вариантов. Каждое отключение УЗО стоит рассматривать в контексте конкретной ситуации. Однако мы перечислим самые основные и частые причины отключения сети устройством защитного отключения.

1. Выполненный с ошибками монтаж электропроводки: зачастую бывает так, что соединения нулевого провода, приемлемые для сетей без УЗО, делают невозможной правильную работу аппаратуры защиты. Обусловлено это именно спецификой механизма сравнения. Например, при соединении нулевых проводников после прибора нарушается баланс токов, идущих от потребителя, и, соответственно, механизм «ощущает» разницу;
2. Пробои на корпус в технике вследствие некачественного контактного соединения :как правило, контактные группы электроприборов изготавливаются так, что исключается соприкосновение токоведущей части с не токоведущими. Тем не менее, при монтаже проводки зачастую нарушается изоляция проводника, что и приводит к утечке;
3. Пробои на корпус в технике вследствие внутреннего конструктивного дефекта прибора: Неправильная эксплуатация бытовых приборов, качество их изготовления, условия эксплуатации – все эти факторы влияют на состояние внутренней электропроводки. А она, в свою очередь, подвержена дефектам, старению и изнашиванию;
4. Заведомо опасные ситуации, обусловленные конструкцией техники: на сегодняшний день уровень безопасности прибора, закладываемый на этапе проектирования его конструкции исключает такие ситуации. Однако в случаях с такими приборами, как стиральная машина, у которой сливной шланг имеет металлические элементы, УЗО даже не включается при абсолютно верном подключении.
5. Ошибки при сборке электрического щита: зачастую электрики допускают ошибки в части последовательности соединения УЗО, нагрузки и нулевой шины. Особенно это важно, если в электрической цепи не одно, а несколько УЗО.
6. Неправильная эксплуатация прибора: случается и так, что обычные люди считают за проблему невозможность включения УЗО после проверки его работоспособности кнопкой «Тест». На самом же деле при включении устройства ее нужно просто зажать.
7. Неверно рассчитанные параметры УЗО: в случаях, когда потребителей, требующих установки УЗО много, возникает необходимость настройки правильной работы уже не одного устройства защиты, а целой их системы. Вопрос заключается в настройке селективности, или ступенчатости, срабатывания. Головное УЗО при аварийной ситуации на одной из отходящих линий не должно препятствовать работе других цепей. Обеспечивается селективность правильной подборкой уставок защиты. Центральный аппарат должен иметь немного меньшую чувствительность, чем периферийные. Кроме того, неправильно подобранная характеристика аппарата оказывает значительное влияние на корректность работы.


Причины срабатывания АВДТ:

1. При установке пары приборов перепутаны местами нулевые провода. Кнопка «Тест» в этом случае не даст поводов для беспокойства, но при подаче напряжения защита тут же сработает;
2. При установке пары приборов нулевые провода объединены в схеме;
3. Ноль с выхода прибора подсоединен к нулевой шине;
4. Нулевой провод соединен с защитным заземлением;
5. Перепутаны места подсоединения проводов к прибору.

Подведем итоги

К утечке тока могут привести самые разные ситуации. Судя по статистике несчастных случаев, пробой именно на землю, а не на ноль, чаще приводит к пожарам и гибели людей. Чтобы защититься от подобных ситуаций, заранее предусмотрите наличие УЗО или АВДТ в электрическом щитке. Конечно, потребуется и квалифицированный специалист, который правильно оснастит им вашу сеть, но такие затраты оправдываются, ведь ваше здоровье и безопасность близких того стоит.

Также помните, что как и любой другой механизм, УЗО требует периодических испытаний. В домашних условиях достаточно будет хотя бы раз в месяц проверять его работоспособность. Нажатие кнопки «Тест» имитирует утечку и приводит к срабатыванию устройств. Выполняйте электромонтаж качественно, чтобы ваша “маленькая энергосистема” работала долго и безаварийно!
