30.01.2022

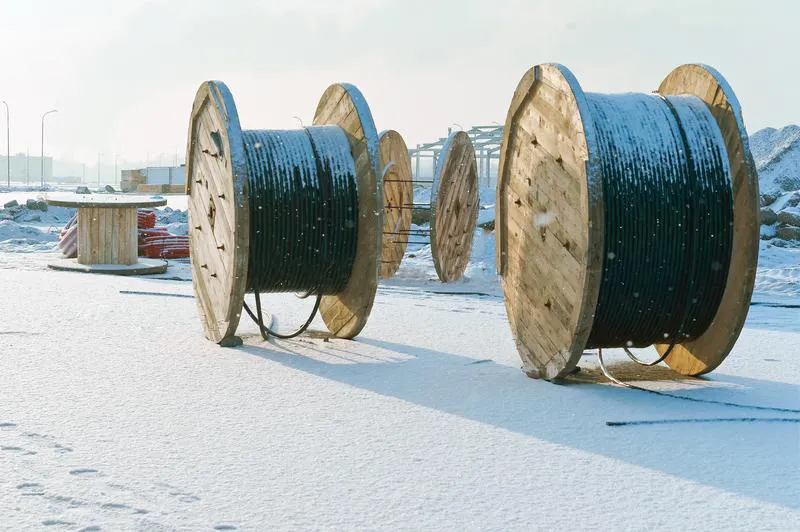

Особенности прокладки кабеля зимой

Зимой на морозе прокладка кабеля требует особого подхода. Это связано с тем, что при низких температурах в местах изгиба кабеля на пластиковой оболочке и изоляции могут появиться трещины и разрывы. Повреждения, в свою очередь, могут привести к утечке тока и короткому замыканию.

Чтобы избежать неприятных последствий, следует выполнять прогрев кабеля перед его отмоткой. Прогрев кабеля повышает эластичность материала изоляции и оболочки и тем самым снижает риск их повреждения.

Минимальная температура воздуха, при которой допускается прокладка кабеля без предварительного прогрева, как правило указывается производителем. Но если у Вас нет этих данных, то можете ориентироваться на примерные значения из СНиП 3.05.06-85:

Тип кабеля	Температура
Бронированные и небронированные кабели с бумажной изоляцией в свинцовой или алюминиевой оболочке*	0°C
Маслонаполненные кабели низкого и высокого давления	-5°C
Кабели напряжением до 35 кВ с пластмассовой или резиновой изоляцией и оболочкой с волокнистыми материалами в защитном покрове**, а также с броней из стальных лент или проволоки	-7°C
Кабели напряжением до 10 кВ с поливинилхлоридной или резиновой изоляцией (КГ, КГтп, КГтп-ХЛ и европейские аналоги H01N2-D, H05RR-F, H07RN-F) и оболочкой без волокнистых материалов в защитном покрове, а также с броней из профилированной стальной оцинкованной ленты	-15°C
Небронированные силовые кабели с полиэтиленовой изоляцией и оболочкой без волокнистых материалов в защитном покрове, а также с резиновой изоляцией в свинцовой оболочке	-20°C

*Оболочка кабеля — это металлическая или неметаллическая трубка, расположенная поверх сердечника. Она защищает сердечник от влаги и прочих внешних воздействий.
**Защитные покровы как правило состоят из подушки, брони из стальных лент/проволок и наружного покрова. Они защищают кабель от механических повреждений и коррозии. Накладываются поверх оболочек или поясной изоляции кабелей.
При этом кратковременные понижения температуры в течение 2–3 ч (например, заморозки ночью) не следует принимать во внимание, так как изменение температуры воздуха сказывается на температуре изоляции с задержкой.

Способы и рекомендуемые правила прогрева кабеля

Прогрев кабеля выполняется после подготовки трассы и ее проверки на соответствие проекту можно начинать процедуру прогрева кабеля. Это можно сделать тремя основными способами:

1. В теплом помещении или передвижном вагончике;
2. В палатке с тепловыми пушками;
3. С помощью трансформатора.

Самый простой и безопасный метод прогрева кабеля - прогрев внутри теплых помещений. При этом помещение должно быть рядом с местом прокладки кабеля, чтобы кабель не успел замерзнуть и повредиться непосредственно перед прокладкой. В помещении, вагончике или палатке прогрев барабана с кабелем занимает от 12 до 72 часов.

Для более срочного прогрева подойдет вариант прогрева с помощью трансформатора. Этим способом барабан можно прогреть до 40 °C всего за 2-4 ч. Прогрев осуществляется трехфазным током от прогревочного трансформатора или однофазным током, например, от сварочного трансформатора. Для прогрева подойдет трансформатор мощностью до 25 кВА напряжением 380 В в первичной обмотке и регулировкой напряжения от 7 до 98 В во вторичной обмотке.
Прогрев с помощью трансформатора выполняется прямо на месте укладки. Перед процедурой барабан с кабелем необходимо утеплить войлочно-брезентовым капотом. Далее оба конца кабеля на барабане нужно разделать. На одном конце соединить жилы между собой, а на другом - присоединить жилы к зажимам вторичной обмотки трансформатора. Таким образом получается замкнутая электрическая цепь.

Во время прогрева необходимо следить, чтобы величина тока на амперметре не превышала максимально допустимый ток для данного сечения, чтобы не допустить перегрева жилы и повреждение изоляции.

Важно: при любом способе концы кабеля необходимо герметизировать с помощью специальных концевых муфт, чтобы не допустить проникновение конденсата. Также с помощью мегомметра обязательно сделайте замеры сопротивления изоляции перед прогревом и по завершению укладки.

Монтаж кабеля после прогрева

После прогрева необходимо провести монтаж (прокладку) кабеля как можно быстрее, чтобы он не успел остыть и повредиться. Ориентируйтесь на примерные* следующие временные промежутки:

● *до 60 минут — от 0 до -10 °C;
● *до 40 минут — от -10 до -20 °C;
● *до 30 минут — при -20 °C и ниже.

Следите за тем, чтобы прогретый кабель не подвергался изгибу радиусом меньше допустимого.

При прокладке кабеля в земле, в траншее предварительно необходимо отсыпать песчаную подушку. Сразу после прокладки кабель засыпается первым слоем песка или рассыпчатым грунтом. Далее дождитесь, когда кабель охладится, засыпьте остальную часть грунтом и уплотните траншею.
