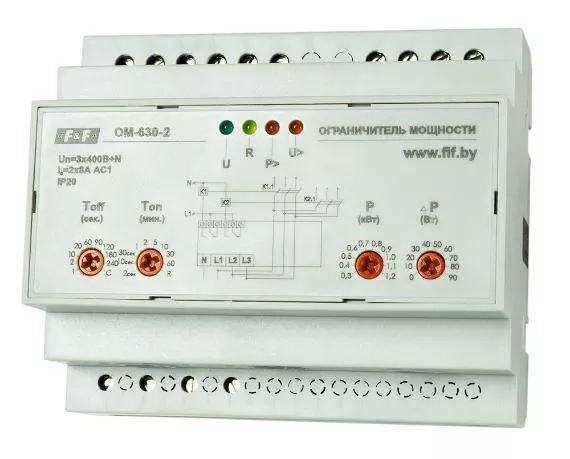

Ограничители мощности

Ограничители мощности

Лимитирование норм потребления электроэнергии для производств и жилых зданий и строений вызвано дефицитом электроэнергии. Для этой цели применяется ограничитель мощности - технологичное устройство, контролирующее уровень потребления электроэнергии. Данные устройства имеют различные конструктивные особенности и применяются как в трехфазных, так и в однофазных электрических сетях.

Конструктивно в составе устройства выделяются три части с собственными задачами:

  • блок измерения;
  • вычислительный блок;
  • исполнительное устройство.

Блок измерения с помощью токовых трансформаторов замеряет действующее значение потребляемой мощности. Вычислительный блок выполняет сравнение уровня потребляемой мощности с заданным значением максимальной мощности. При превышении максимально-допустимого уровня мощности в течение заданного времени, вычислительный блок дает команду исполнительному устройству. Исполнительное устройство конструктивно является двухпозиционным реле и имеет два типа контактов с общим выводом.

Работа устройства может основываться на различной элементной базе:

  • электромеханические реле;
  • полупроводниковые компоненты;
  • электронные устройства на основе микроконтроллеров.

Одним из самых распространенных приборов является ОМ-110, изготовленный производственным объединением «Промэлектроника». Устройство предназначено для контроля однофазной цепи потребителя.

Данное устройство контролирует потребляемую активную или полную мощность (переключение режимов измерения осуществляется позиционным переключателей на лицевой панели устройства) с помощью коммутационного реле с функцией повторного включения через заданный временной промежуток. Потребляемая мощность может контролировать визуально : данный показатель отображается на цифровом индикаторе прибора. Предел регулирования программируемый и составляет 0-2 или 0-20 кВА/кВт. Данное значение задается с помощью потенциометра на лицевой панели устройства. На лицевой панели также имеется два потенциометра, задающие время превышения нагрузки (для исключения срабатывания на переходные процессы, вызванные коммутационными токами) и время отключения (по истечении данного времени устройство включает нагрузку и начинает измерять потребляемую мощность).

Верхние контакты предназначены для подключения к электрической сети согласно схеме производителя, нижние клеммы служат для размыкания фазного провода, идущего от контролирующего прибора к потребителю.

Для трехфазной цепи применяется ОМ-310 (первая цифра названия модели указывает на количество контролируемых фаз – общепринятое обозначение для всех измерительных устройств «Промэлектроники»). Принцип работы данного устройства не отличается от однофазной модели аппарата, зато имеет дополнительные возможности:

  • подключение внешних токовых датчиков для контроля нагрузки от 30 до 350 кВт;
  • контроль качества сети и защита нагрузки при выходе параметров за пределы значений;
  • двухступенчатое отключение нагрузки при превышении потребляемой мощности;
  • возможность удаленного контроля измеряемых значений нагрузки и дистанционного отключения потребителей с помощью шины RS-232 или RS-485. С помощью преобразователей интерфейса имеется возможность управлять устройством даже через сеть интернет, что расширяет возможность применения данного оборудования при создании систем «умный дом».
  • создание двухконтурной системы потребления: для разделения нагрузки на приоритетную и неприоритетную используется ограничитель мощности, который сохраняет питание приоритетной нагрузки, отключая неприоритетную при увеличении потребляемой мощности свыше порога потребления.

Возможности применения устройств

Ограничители мощности могут использоваться для исключения фактов хищения электроэнергии. Для этого предусмотрена функция защиты питающей сети, отключающая нагрузку при обнаружении токов утечки. Здесь реализован тот же принцип работы, что и в устройствах защитного отключения или дифференциальных автоматических выключателях.

Для реализации функции лимитирования потребляемой мощности устройство устанавливается во вводном электрическом щите. При превышении предела потребления нагрузка отключается без создания нарядов на выполнение работ. Для отключения используется коммутационные возможности ограничителя.

Подобрать надежный ограничитель мощности можно в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.
