Нивелирные рейки: применение

Нивелирные рейки являются лишь вспомогательными инструментами к нивелиру. Это брусья, изготовленные из дерева отборного сорта, длиной до 5 метров и толщиной в несколько сантиметров. Можно встретить устройства из пластмассы, металла и прочих материалов, которые подойдут для нанесения. Для прочности концы оковываются железом.

Как пользоваться нивелирной рейкой?

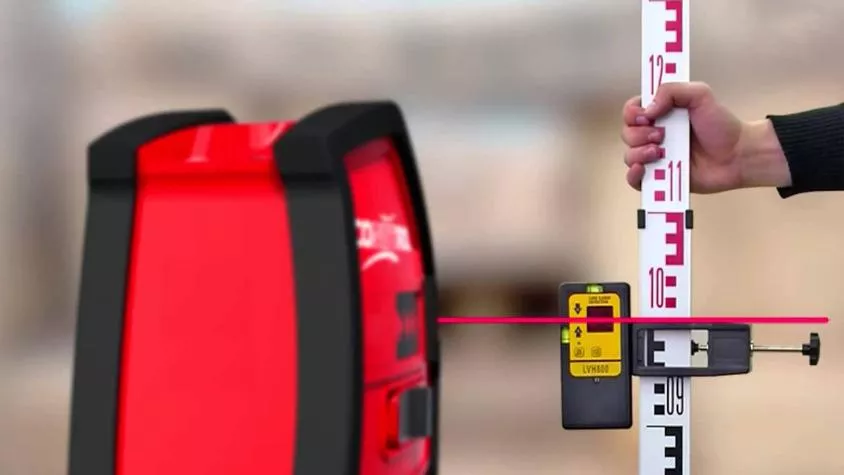

Отсчет берется по средней нити сетки нивелира. Изначально требуется отсчитать целое количество дециметров, счет которых начинается от нижнего конца (его называют пяткой). Дециметры отмечены и разделены штрихами, от которых идет отсчет целого количества сантиметровых делений. Часть оставшихся сантиметров обычно оценивают на глаз, а целое деление можно поделить на десять частей.

Шкала отмечается арабскими цифрами с расстоянием в один сантиметр между делениями. Цифры обозначают расстояние в значении дециметров. При этом отсчеты снимают в миллиметрах. Каждое десятое деление отмечено чертой. Счет ведется от нижнего конца. Зрительная труба нивелира может проецировать разные изображения – либо прямое, либо обратное, и от этого стоит отталкиваться, применяя рейки либо с прямыми, либо с перевернутыми делениями.

Устройство устанавливают в необходимом положении – вертикально.

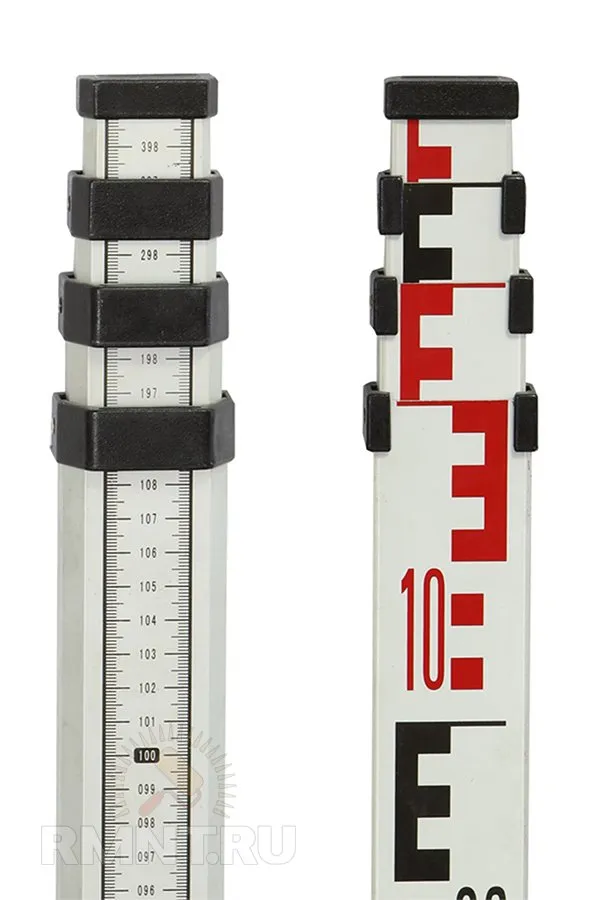

На сегодняшний день существуют одновременно две разные шкалы – миллиметровая и геодезическая.

Вторая является основной и используется регулярно. Миллиметровая при этом используется для снятия отсчета по рейке, установленной на малом расстоянии от прибора (не более нескольких метров).

Во время работы рейки крепятся на деревянные или металлические крепления. Первая сторона РН-3 наносится черным цветом, там отображаются деления в порядке чередования с белыми. На другой стороне нанесены сантиметровые деления красным цветом.
