05.08.2016

Монтаж встраиваемых розеток своими руками

Монтаж встраиваемых розеток своими руками.jpg

Установка розетки в бетонную стену –достаточно сложный и долгий процесс, который необходимо выполнять поэтапно, соблюдая определенные условия. В этой статье мы рассмотрим этапы самостоятельного монтажа встраиваемой розетки в квартире.


1. Размечаем положение розеток

Перед началом работ определитесь с положением розеток. При этом учитывайте расстановку и тип техники, которая будет потом устанавливаться в помещении.

При планировании размещения розеток важно учитывать, что существуют группы розеток, в которых установлено сразу несколько гнезд для подключения нагрузки, а также комбинированные группы с совместным размещением как силовых розеток и выключателей, так и розеток для подключения телевизора, телефона или интернета.

После подсчета розеточных гнезд и определения их расположения следует выбрать кабель для проводки, а также подрозетники и распределительные коробки, которые понадобятся для соединения кабелей, если электроточки не будут напрямую запитываться от электрощита.

Для бытовых розеток используются кабели с тремя медными жилами и с сечением каждого проводника 2,5 мм². Для данных целей хорошо подойдет марка кабеля ВВГнг (YNDYP).

Для правильной установки электроточек в частном доме или квартире существует стандарт установки розеток или общие требования, которые в основном определены в Правилах устройства электроустановок (ПУЭ). Нормы важны прежде всего для обеспечения безопасности и не должны вызвать каких-либо затруднений при установке розеток. Вот основные из них:

  • штепсельные розетки должны быть оснащены защитным контактом для присоединения заземляющего проводника через отдельный не силовой провод;

  • кухонные розетки и электроточки в жилых комнатах запитываются через отдельные группы;

  • все силовые розетки устанавливаются на удалении от заземленных поверхностей, например, трубопроводов и раковин;

  • высоту розеток в жилых помещениях необходимо подбирать не выше 1 м, с учетом удобства подключения нагрузки и в зависимости от назначения помещений и оформления интерьера.

  • при наличии газопровода в доме минимальное его расстояние от выключателей и розеток должно быть не менее 0,5 м;

  • если в ванной комнате установлена душевая кабина, то розетки должны находиться от её дверного проема на расстоянии не менее 0,6 м;

  • при наружном монтаже розетки должны обладать защитой от пыли и влаги не менее IP44.

Чем лучше будет проведена подготовка, тем удобнее будет потом пользоваться устройствами, и не придется прибегать к тройникам и удлинителям.

Отметьте центр будущей розетки. Если планируется установка нескольких розеток в ряд, необходимо отметить центр каждой из них. Так как розетки будут устанавливаться в пластиковые подрозетники, расстояние между центрами будет стандартным и равно 71 мм. Для удобства можно использовать специальные шаблоны для установки подрозетников.


2. Делаем отверстия

С помощью перфоратора и коронки просверлите отверстия в бетоне. Расширьте или объедините их таким образом, чтобы внутрь помещалось нужное количество подрозетников (для одиночной розетки – один, для двойной – два и т.д.).


3. Подводим проводку

Подготовьте штробы, чтобы можно было подвести к розеткам проводку. В идеале, подведите к каждой розетке отдельный питающий провод.

Для проводки существуют отдельные правила устройства электроустановок. Подберите кабель с жилами соответствующих цветов:

  • белая (коричневая) – фаза;

  • голубая (синяя) – ноль;

  • желто-зеленая (желтая)– земля.

Это позволит упростить процесс монтажа и дальнейшего обслуживания.


4. Устанавливаем подрозетники

Это очень важный шаг. От качества его выполнения напрямую зависит дальнейший срок и надежность работы розеток.

Для установки по типу “несколько в ряд” соедините подрозетники вместе и удалите из них пластиковые заглушки в местах подвода кабеля. Лишние элементы конструкции (например, неиспользуемые крепления) также следует удалить.

Далее поместите подрозетник в отверстие в стене и убедитесь, что он хорошо помещается и располагается без перекосов. Выньте подрозетник и начните подготавливать отверстие.Удалите из отверстия пыль и загрунтуйте его. Затем нанесите на стенки отверстия шпатлевку на гипсовой основе, проденьте концы проводов в подрозетник и вдавите его во влажную смесь. Расположите подрозетник максимально ровно и убедитесь, что он не выпирает из стены. Наконец, дождитесь высыхания смеси, после чего удалите подтеки, попавшие внутрь.


5. Отделываем стену

После того, как смесь, держащая подрозетник, застынет, можно производить отделку стены. Оставшуюся поверхность отверстий загрунтуйте и замажьте шпатлевкой. После высыхания зашлифуйте поверхность до создания ровной плоскости. Когда этот этап будет завершен, стену можно красить или оклеивать обоями. В обоях прорежьте ровные отверстия под установку розеток.


6. Монтируем розетки

Подключение розетки не требует каких-либо специфических знаний. Начинать монтаж нужно с обесточивания электросети. Для этого требуется отключить автоматический выключатель группы, в которой необходимо установить розетку и проверить указателем напряжения отсутствие напряжения.

Монтаж внутренней розетки выполняется следующим образом: сначала требуется открутить декоративную крышку, ослабить кабельные зажимы на самом изделии, а затем соединить провода, крепко зажав их винтами.

На данном этапе монтажа важно учитывать полярность подключения. Важно помнить, что заземляющий провод (жёлтый или желто-зеленый) зажимается посередине, а подключение фазного провода (белого или коричневого) и нулевого (синего) не нормируется. Их можно подключать с любой стороны, так как розетки и вилки типа «Schuko» не фазированы, и могут менять свое положение.

Важно: слабый контакт при серьёзных нагрузках может стать причиной нагревания проводов и оплавления материалов.

Если все в порядке, то можно закрепить декоративную крышку, включить питание и протестировать работу. Вилка электроприбора должна свободно входить и выходить из контактов розетки.

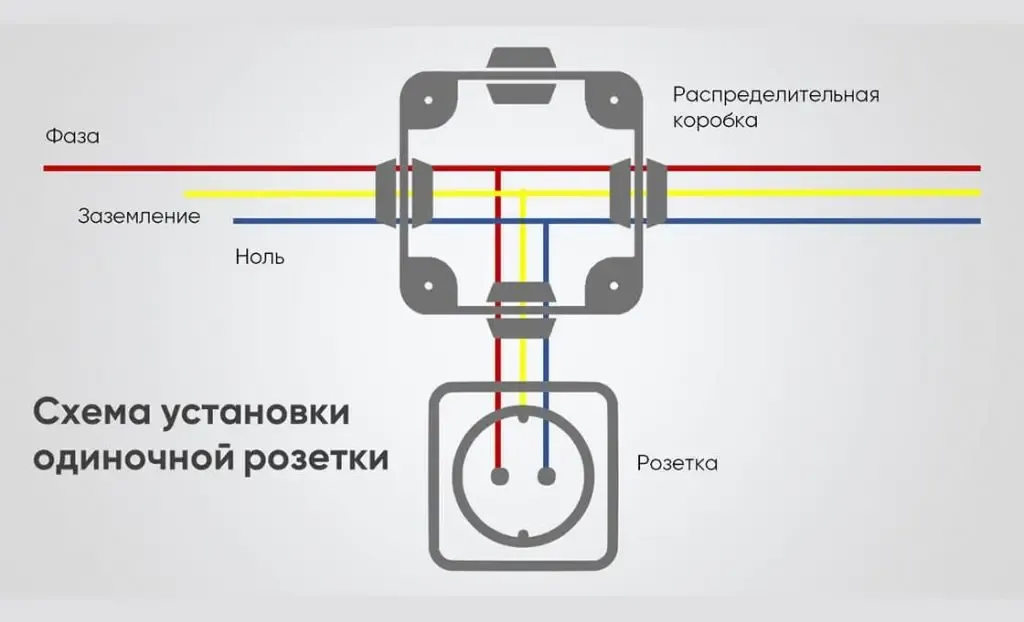

Схема установки одиночной розетки.jpg

Подключение нескольких розеток

При установке нескольких розеток в группе необходимо выполнить подключение к силовому кабелю только одной розетки. Остальные соединяются перемычками друг к другу по цепочке. При таком варианте подключения можно значительно сэкономить на кабеле и подготовительных работах: например, не потребуется выполнять дополнительные штробы в стене.

Обратите внимание!

Согласно ПУЭ, при шлейфовом подключении розеток разрывать контакт PE (заземляющий) запрещено. В первом подрозетнике заземляющий провод от всех розеток соединяют при помощи клемм, скрутки с пайкой (холодная скрутка запрещена!), сваркой или опрессовокой гильзами.

Схема установки группы розеток.jpg

Подобрать розетку и необходимые компоненты для её установки можно в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.
