Монтаж молниезащиты

Молниезащита — это система устройств, которая обеспечивает безопасность сооружения при попадании в него природного электрического разряда (молнии). Такая защита необходима каждому зданию, ведь прямой удар молнии может не только повредить здание, но и вызвать серьезную поломку электрооборудования, и даже гибель людей и животных. В этой статье мы подробно расскажем о том, как установить молниезащиту.

Прежде всего нужно отметить, что при установке систем молниезащиты специалисты руководствуются «Инструкцией по молниезащите зданий и сооружений» и нормами из СО 153–34.21.122-2003. В этих документах подробно описано, что и как должно быть защищено от молний.

Уровни молниезащиты

Здания и сооружения делятся на три класса. Самый высокий уровень молниезащиты – первый. Он применим для зданий со взрывоопасными зонами.

Ко второй категории относятся здания, содержащие в себе взрывоопасные вещества, наружные технологические установки, открытые склады с горючими, взрывоопасными смесями и жидкостями, которые легко воспламеняются.

К третьей категории электробезопасности относятся жилые дома.

От категории здания и от того, в каком грозовом районе находится объект, зависят требования к нему.

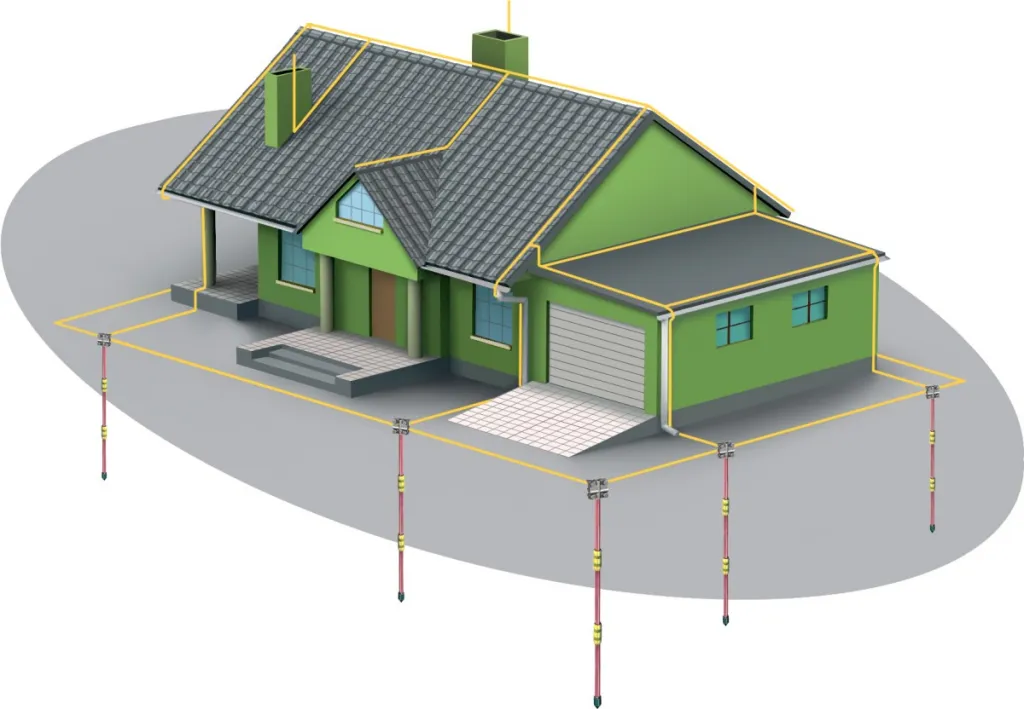

Общие требования

Так как к ИЖД нет обязательных для выполнения требований, проект молниезащиты можно делать по согласованию с заказчиком по уровню сооружений третьей категории. Ознакомиться с инструкцией по устройству молниезащиты зданий и сооружений можно здесь.

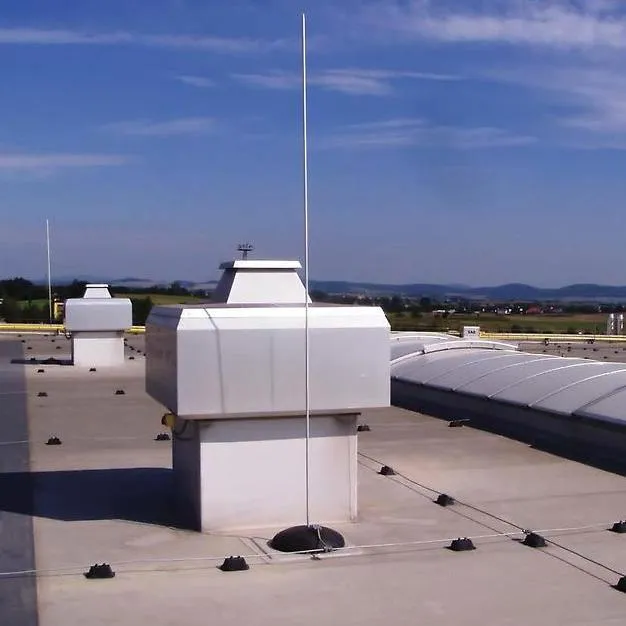

Молниеприемники

Для защиты зданий с неметаллической крышей используют стержневые или тросовые молниеприемники диаметром 10-16 мм. Их устанавливают на кровлю или рядом с домом на специальные мачты. От всех стержневых громоотводов и мачт тросового громоотвода должно отходить 1–2 токоотвода. В качестве токоотвода как правило используют круглый оцинкованный стальной проводник диаметром 8 мм.

На плоской кровле или кровле с небольшим уклоном для защиты от молнии используют молниеприемную сетку. Части, выступающие за основной контур здания, вентиляционные, дымовых трубы, антенны и прочие должны защищаться стержневыми молниеприёмниками, которые соединяются с молниеприемной сетью.

Размер ячеек для третьей категории зданий должен находиться в пределах 15х15 м. Сеть выполняется из проволоки диаметром 6–8 мм. В узлах сеть скрепляется специальными болтовыми зажимами для надежного соединения, с переходным сопротивлением менее 0,05 Ом.

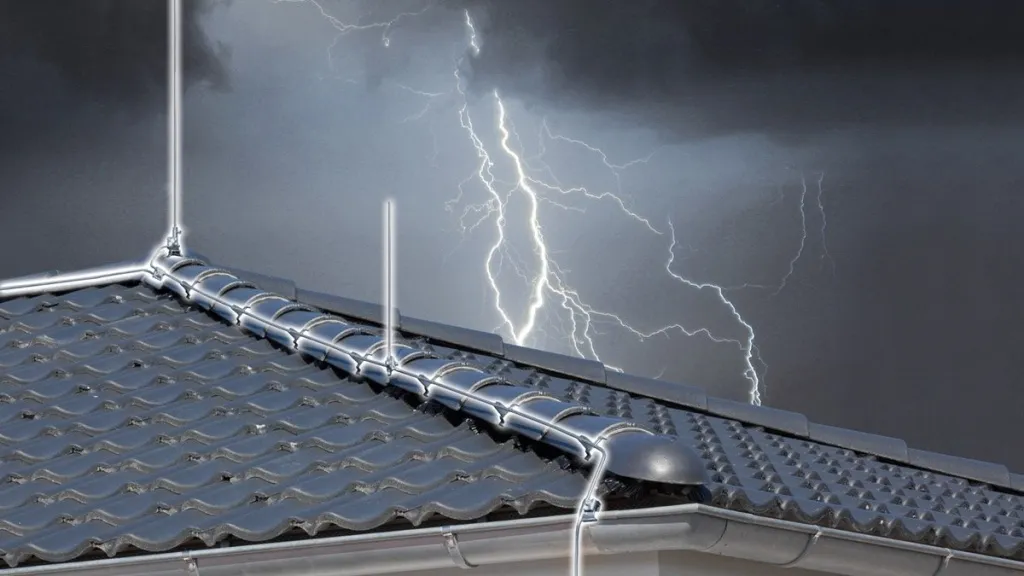

Металлическая кровля сама может стать частью молниезащиты, принимая на себя удары молнии. Необходимо только присоединить её в нескольких местах к молниеотводам. Все неметаллические торчащие элементы кровли защищаются стержневыми громоотводами, вершины которых должны располагаться выше защищаемых предметов на 0,2–0,5 м.

Имейте в виду, что если кровля имеет несгораемую тепло и гидроизоляцию, при этом конструкция крыши изготовлена из металла, то монтаж молниеприемников не нужен. Достаточно обеспечить качественное соединение кровли с заземлителем.

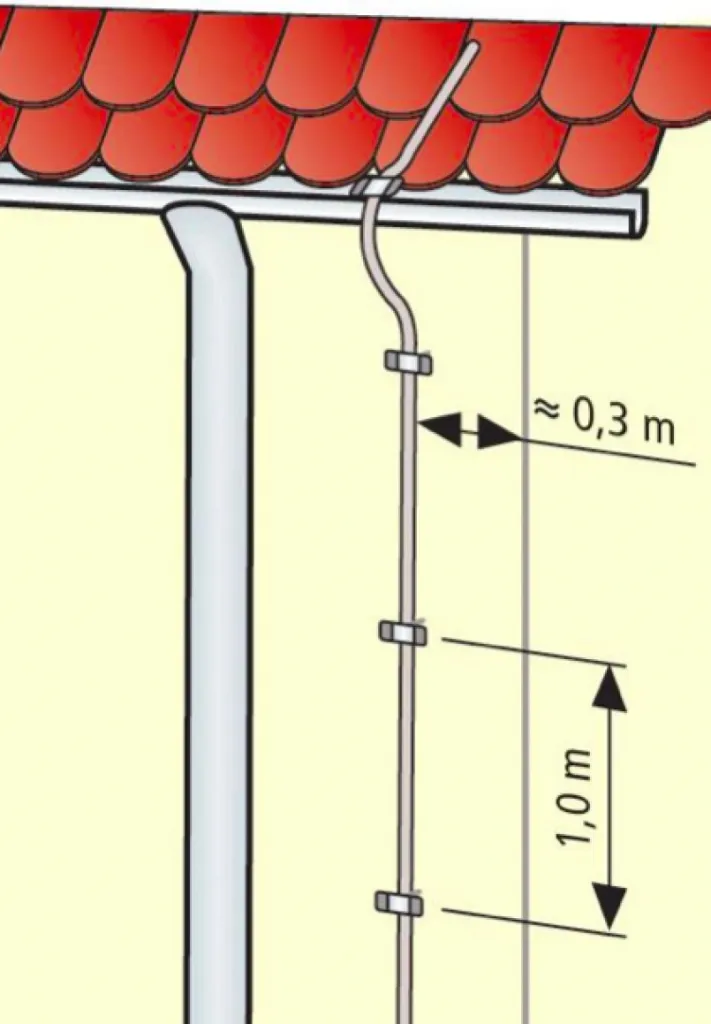

Токоотводы

В качестве токоотвода (опуска) можно использовать стальные конструкции, имеющие хороший контакт с молниеприемником и заземлителем. В этом случае монтаж дополнительных спусков не требуется, что позволит существенно сэкономить на молниезащите.

Опуски по стенам зданий должны находиться на расстоянии более 3 м от входов и мест регулярного пребывания людей.

В районах с морским климатом и химически активной атмосферой опуски делают из стержней диаметром 12 мм. Все соединения молниезащиты выполняются сваркой, но если это невозможно, то допускается болтовое соединение.

Заземление

В зависимости от сопротивления грунта 1,5–3-метровые стержни забиваются в почву с шагом чуть больше длины заземлителя, располагая их в длину или треугольником. При отсутствии места часто используют один глубинный заземлитель длинной 4,5-9 м. Между собой заземлители соединяют полосой 4х40, 5х40. Заземлитель рекомендуется размещать вдали от мест хождения людей, дорожек и тропинок. Если дорожка асфальтобитумная, то можно провести полосу под ней.

Если рядом с домом растут высокие деревья, превышающие высоту дома в несколько раз, то их можно использовать, как мачту молниезащиты. Роль молниеприемника играет токоотвод, выступающий над вершиной дерева на 20 см. В районе корней он соединяется с заземлителем.

Подготовка

Инструкция по проектированию дает главные рекомендации и значения параметров молниезащиты, которые нельзя нарушать. Если указывается, что ячейка молниеприемной сети должна быть не более 15 м, значит, при возможности можно и лучше установить сеть с меньшей ячейкой. То же самое можно сказать о количестве стержней в заземлителе: чем больше - тем лучше.

Перед тем, как приступить к монтажу, необходимо заказать проект молниезащиты или сделать его самому, руководствуясь документами, указанными в начале статьи. Для примера можно использовать типовой проект молниезащиты похожего здания.

В процессе подготовки к монтажу необходимо:

1. Получить габаритные размеры здания, выяснить материал конструкций, возможность их использования в качестве токоотводов;

2. Определить место для установки заземления, возможность использовать естественные заземлители и подземные коммуникации;

3. Выбрать места опусков токоотводов от молниеприемников к заземляющему контуру;

4. Определить места установки молниеприёмников и их высоту.

После этого подсчитайте необходимое количество токоотводов, молниеприемников, заземляющих стержней и полос. Далее определите необходимое количество держателей элементов молниезащиты и крепежа. И, наконец, определите нужное количество инвентаря в виде лестниц, стремянок и прочих приспособлений, необходимых при монтаже и инструмента.

Внутренняя защита

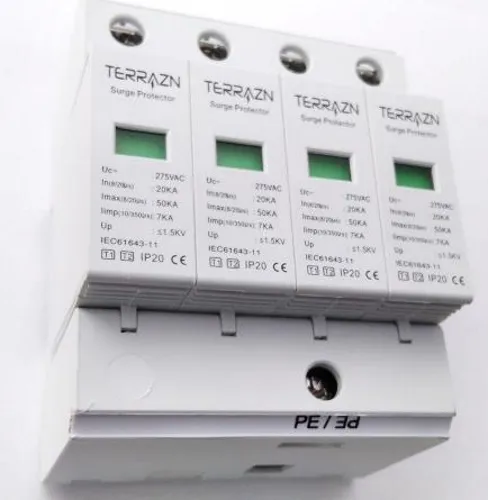

Установка внутренней молниезащиты необходима для стабильной работы дорогостоящей электронной техники. Для этого требуется установить устройство защиты от импульсных перенапряжений (УЗИП). Это устройство (разрядник) в зависимости от класса устройства может быть искрового или варисторного исполнения. В случае удара молнии происходит пробой искрового промежутка и в разряднике рассеивается часть энергии удара. Варистор после срабатывания уменьшает уровень напряжения до безопасного для электроприборов.

Монтаж устройства класса B происходит в вводном распределительном щите, класса С – в квартирном или домовом электрощитке, класса D- непосредственно перед дорогим, чувствительным к перенапряжением оборудованием. Каждый из них при попадании молнии снижает перенапряжения многократно, доводя в конце концов до приемлемого уровня.
