Молниезащита


Молниезащита - это установленный комплекс устройств, служащий для защиты людей и строений от прямого попадания молнии, с целью нейтрализовать ее разрушительное воздействие.

Простой молниеотвод представляет собой обычный металлический стержень, который выступает в роли молниеприемника, и связан с заземлителем при помощи проводника. Попадая в молниеприемник, разряд молнии отводится по проводу в землю.

Нормы устройства молниезащиты

Учитывая, что здания и сооружения сильно отличаются по своему устройству и исполнению, разработаны нормы и правила проектирования для организации оптимальной и эффективной защиты от грозовых разрядов для каждого типа объектов – от производственных объектов, где она впервые стала применяться, до жилых домов.
Требования к молниезащите изложены во многих официальных документах. Проектирование и расчет молниезащиты ведется на основании «Правил устройства электроустановок». В настоящее время действует седьмое и некоторые главы шестого издания этого основополагающего документа, без знания требований которого невозможно проектирование любых видов, типов электрических установок, оборудования, аппаратуры защиты от поражения электротоком, включая молниезащиту. Промышленная безопасность защищаемых объектов с категориями по взрывопожарной опасности помещений и зданий также невозможна без этого вида защиты от высоковольтных разрядов электрического тока. Это учитывают требования по организации, исполнению молниезащиты для различных видов строений, инженерных сооружений и электрических коммуникаций, указанные в нескольких главах ПУЭ. Главы 2.4 и 2.5 – для воздушных линий электропередач с рабочим напряжением меньше и больше 1 кВ соответственно, включая карту районирования территории России с указанием длительности гроз в году, что необходимо при проектировании систем, устройств молниезащиты. Глава 4.2 – для распределительных устройств, электрических подстанций напряжением больше 1 тыс. В. Глава 4.3 – для преобразовательных подстанций и установок.

РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий, сооружений»

Тип зон молниезащиты

Под системами защиты от молний объектов, инженерных, коммуникаций и технологического оборудования понимают внешние и внутренние технические устройства, позволяющие защитить их как от прямого воздействия ударов молний, так и от вторичных воздействий – электрических, электромагнитных полей, сопровождающий грозовой разряд. Различают активные и пассивные системы защиты от молний.

Пассивная способна перехватить молнию до ее разряда на конструкции строительного объекта, корпуса оборудования или части инженерного, коммуникационного сооружения, и отвести заряд в землю,. Состоит из приемника молний., молниеотводов и заземляющих устройств.
В активной системе к этим неотъемлемым элементам добавляются устройства, генерирующие восходящий поток ионов, который притягивает к себе грозовой разряд.

Классификация зданий и сооружений по устройству молниезащиты

Существуют следующие категории молниезащиты строительных объектов:
I категория: имеет наивысший уровень защиты от возможного прямого попадания молний в объект. Это производственные объекты с наличием взрывоопасных зон классов опасности В-I, II. Тип зоны защиты – А.
II категория: это здания производственного и складского назначения, открытые площадки как с хранением ЛВЖ, ГЖ, так и с установленным на них технологическим оборудованием, где они обращаются; а также взрывоопасные производства, наружные установки классом опасности ниже В-Iа. Тип зоны защиты для технологического оборудования, установленного на открытых промышленных площадках – Б; для объектов – А или Б в зависимости от прогнозируемого количества грозовых разрядов в год.
III категория: включает строительные объекты различного назначения III–V степеней стойкости к огню в районах, где годовая продолжительность гроз больше 20 часов. Основной тип молниезащиты – Б.
Определить все основные параметры системы защиты от попадания молний для любого конкретного объекта можно по таблице 1 РД 34.21.122.

Виды молниезащиты

Система молниезащиты в зависимости от категории объектов бывает нескольких видов:
1. Защищающая от прямых ударов: устройства, используемые для этого, называют молниеотводами, состоящими из несущей опоры, в качестве которой может служить сам строительный объект, приемника разряда, токоотвода и заземлителя. Применяют как стержневые и тросовые молниеотводы, так и металлическую сетку, уложенную на кровлю защищаемого объекта. Для воздушных линий электропередач используют грозозащитные тросы, принимающие разряд молнии.
2. От электростатической индукции: осуществляется путем подсоединения всего электрооборудования к системе заземления объекта.
3. От электромагнитной индукции: для этого в местах соединений устраиваются токопроводящие перемычки между участками трубопроводов, эстакад.
4. От заноса электрического потенциала, вызванного грозовым разрядом: для этого все входящие в здания и сооружения коммуникации, включая металлическую оболочку электрических кабелей напряжением до 1 кВ, заземляются. Воздушные линии электропередач на подходах к объекту оборудуют грозозащитными тросами, а на опорах монтируют разрядники и ограничители перенапряжения.

Средства и способы молниезащиты

К средствам защиты от грозовых разрядов электричества относят:

стержневые приемники молний;
грозозащитные тросы;
сетчатые молниеприемники;
токоотводы;
контуры заземления строительных объектов.

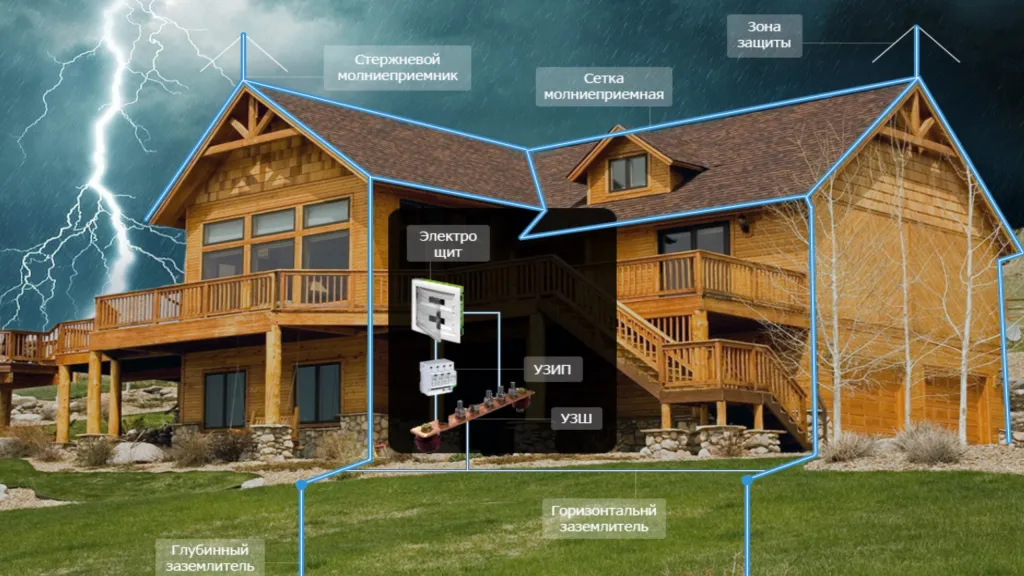

Варианты исполнения молниезащиты бывают двух видов:

Внешний: защищает от прямого воздействия высокопотенциального электрического разряда, способного вызвать разрушения, взрывы и пожары, за счет его отвода в землю для рассеивания энергии.
Внутренний: для защиты от вторичных факторов прямого или близкого к защищаемому объекту удара молнии. Для этого используют различные типы специальных приборов, называемых УЗИП – устройствами защиты от импульсных перенапряжений.

Молниезащита здания

Установка и испытание молниезащиты по окончании монтажных работ производится организациями, выполняющими электротехнические работы. Эксплуатация молниезащиты не требует дополнительных затрат и рассчитана на длительный период. Но Однако осмотр молниезащиты на предмет обнаружения механических повреждений приемников разряда, токоотводящих и заземляющих элементов и связей между ними все же обязателен. Проверка молниезащиты позволяет собственникам объектов, руководству предприятий и организаций быть уверенными, что она не подведет в опасный грозовой период.
