Микрометр: устройство и применение

Микрометр - измерительный прибор высокой степени точности, позволяющий определять линейные размеры физических тел. Многогранность принципа работы микрометра способствует высокой точности производимых измерений, а простота в работе с устройством делает его доступным даже для начинающих мастеров. В этой статье мы расскажем, как его использовать.

Подготовка

Новый микрометр необходимо подготовить к первому использованию. Тканью снимите с прибора слой защитной смазки, предохраняющей поверхность и механизмы от коррозии во время хранения.

Дальнейшее действие – калибровка микрометра. От нее напрямую зависит качество всех будущих изделий, измеряемых данным прибором.

Первый шаг калибровки – установка значения на начальное деление шкалы. В зависимости от диапазона измерений разные модели микрометров могут иметь разное начальное деление: 0, 25, 50 и др.

Шаг второй – смыкание измерительных поверхностей до точного контакта. У маленьких устройств смыкаются пятка и винт. У больших микрометров измерительными поверхностями зажимают металлический калибровочный брусок, которым комплектуется устройство.

Шаг третий – удостоверьтесь, что скос барабана позволяет видеть начальное деление, установленное на первом шаге. При этом обязательно должно соблюдаться точное совпадение горизонтальной метки круговой шкалы и деления на приборе. В случае несовпадения меток, необходима дополнительная регулировка.

Чтобы совместить горизонтальную отметку на круговой шкале и отметку на приборе, ослабьте фиксирующую гайку в основании трещотки и подведите шкалу в нужное положение. Придерживая барабан в правильном положении, закрутите гайку и произведите повторную проверку калибровки.

Измерения

Перед началом измерений обязательно подготовьте измеряемую деталь. Удалите с ее поверхности стружку, масло и другие загрязнители. В противном случае они могут попасть между губками микрометра и увеличить погрешность измерений.

Поместите деталь между губками микрометра и вращением винта придвиньте их к детали. Убедитесь, что деталь расположена ровно. Затем зафиксируйте ее поворотом трещотки. Для обеспечения необходимого давления на деталь достаточно трех щелчков. Большее зажатие может повредить деталь, изготовленную из мягких материалов, или вывести из строя микрометр. После фиксации детали можно считывать показания с измерительной шкалы.

Показания всегда считываются в таком порядке: сначала целое число миллиметров, затем - доли. Целое число миллиметров считывается по неподвижной шкале: отсчитайте количество делений до края подвижной шкалы. Например, получилось значение 14 мм. Значения долей берем с подвижной шкалы. В зависимости от заявленной точности прибора и шага деления можно рассчитать размер детали до сотых или даже тысячных миллиметра. Число в точке совпадения линии неподвижной шкалы и деления подвижной и есть количество долей, например 0,11. Теперь сложите целое значение и доли (для нашего примера это 14 + 0,11 = 14,11 мм). Получившийся результат и есть размер нашей детали.

Обслуживание и хранение

Чтобы прибор прослужил долгие годы и не изменил показатели точности, важно знать, как его хранить и обслуживать.

После работы (которая зачастую проходит в неблагоприятных условиях) обязательно очистите все детали микрометра от пыли и масла и протрите их насухо. Особое внимание уделите состоянию губок прибора. Они должны сохранять исходную форму и состояние поверхности на протяжении всего жизненного цикла прибора, поэтому не допускайте скапливания на них масла и абразивов.

Хранить прибор лучше всего в специальном кейсе с поролоновой прокладкой. Многие модели комплектуются им по умолчанию.

Устройство гладкого микрометра типа мк-25

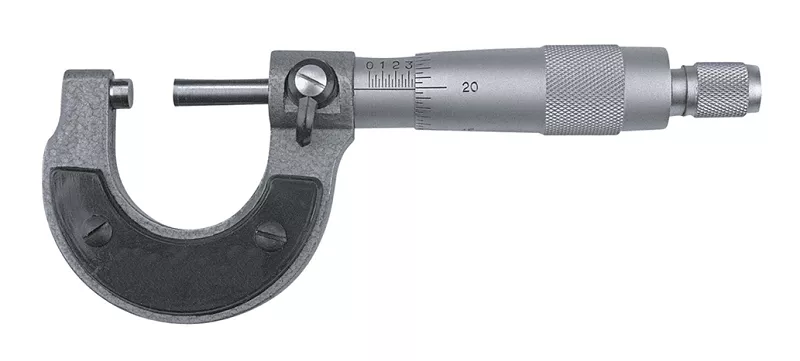

Основные элементы конструкции гладкого микрометра представлены на рисунке ниже и обозначены цифрами:

1. Скоба. Она должна быть жесткой, поскольку её малейшая деформация приводит к соответствующей ошибке измерения.

2. Пятка. Она может быть запрессована в корпус, а может быть сменной у микрометров с большим диапазоном измерений (500–600 мм, 700–800 мм и т.д.).

3. Микрометрический винт, который перемещается при вращении трещотки 7.

4. Стопорное устройство. У микрометра на рисунке оно выполнено в виде винтового зажима. Используется для фиксации микрометрического винта при настройке прибора или снятии показаний.

5. Стебель. На него нанесены две шкалы: пронумерованная (основная) показывает количество целых миллиметров, дополнительная – количество половин миллиметров.

6. Барабан, по которому отсчитывают десятые и сотые доли миллиметра. Торец барабана также является указателем для шкалы стебля 5.

7. Трещотка для вращения микрометрического винта 3 и регулировки усилия, прикладываемого к измерительным поверхностям прибора.

8. Эталон, который служит для проверки и настройки инструмента. Не предусмотрен для некоторых моделей микрометров МК-25.
