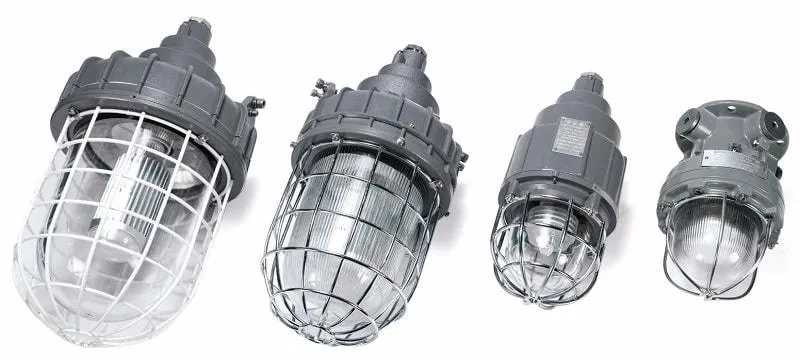

Маркировка взрывозащищенных светильников

Взрывозащищенные светильники предназначены для освещения объектов с повышенной пожаро- и взрывоопасностью. Такие светильники имеют особую конструкцию, которая позволяет избежать аварийных ситуаций в потенциально опасных зонах. Они могут иметь разную степень взрывозащиты, от чего зависит конкретная область применения. Существуют взрывозащищенные светильники для котельных, лакокрасочных производств, нефтеперерабатывающих предприятий и так далее. К взрывоопасным относят множество других объектов и помещений разного назначения:

• шахты и рудники;
• цеха по переработке древесины;
• реакторные и машинные залы;
• АЗС (автозаправочные станции);
• цеха химических и металлургических заводов.

Группы

Все взрывозащищенное оборудование по ГОСТу делится на 2 группы:
I – оборудование, применяющееся в подземных шахтах, рудниках и строениях с повышенной опасностью возгорания рудничных газов или пыли.
II – оборудование для наружного и внутреннего применения на других взрыво- и пожароопасных объектах (например цеха заводов или АЗС).
Соответственно, выбирать светильник следует по области его предполагаемого применения. Чаще всего в магазинах продаются изделия второй группы. Она, в свою очередь, разделена на 3 подгруппы: A, B, С. Это деление осуществляется по категориям взрывоопасных сред. Наиболее распространенной является категория B. Приборы с этой маркировкой эксплуатируются в условиях повышенного содержания азота, кислорода, коксового газа, серы и галогенов.
Оборудование второй группы делится согласно трем уровням взрывозащиты:
2 — оборудование повышенной надежности против взрыва: взрывозащита обеспечивается только в нормальном режиме работы.
1 — взрывобезопасное: взрывозащита обеспечивается при повреждениях, кроме повреждений средств взрывозащиты.
0 — особовзрывобезопасное: оборудование с повышенными (по сравнению с уровнем 1) показателями взрывозащиты.
В основном на предприятиях устанавливаются светильники 1-го уровня взрывозащиты, даже если допускается установка приборов уровня 2.

Типы взрывозащиты

В зависимости от реализации взрывозащиты, светильники имеют соответствующую буквенную маркировку:
"d" - взрывонепроницаемая оболочка
"e" - повышенная защита;
"i" ("ia", "ib", "ic") - искробезопасность (искробезопасная электрическая цепь);
"m" ("ma", "mb") - герметизация компаундом;
"nA" - неискрящее оборудование;
"nC" - устройства, содержащие или не содержащие искрящие контакты, защищенные оболочкой
"nR" - оболочка с ограниченным пропуском газов
"nL" - оборудование, содержащее электрические цепи с ограниченной энергией;
"o" - масляное заполнение оболочки;
"p" ("px", "py", "pz") - заполнение или продувка оболочки под избыточным давлением;
"q" - кварцевое заполнение оболочки;
"s" - специальный вид взрывозащиты;
Часто в одном светильнике используется сразу несколько типов взрывозащиты, соответственно маркировка будет состоять сразу из нескольких букв, например, ma d.

Температурные классы

Отдельно стоит учитывать показатель нагревания конструкции светильника. Температура оболочки при нормальной работе ни в коем случае не должна превышать температуру самовозгорания смесей и газов на производстве.
