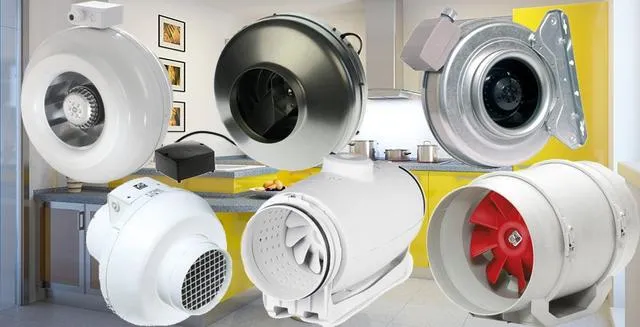

Канальные вентиляторы: размеры и максимальная производительность

Во время ремонта каждый из нас сталкивается с вопросом, какой выбрать вентилятор - приточный или вытяжной - чтобы их производительность была «в самый раз» для помещения. Как эту производительность определить и какие вентиляторы выбрать? Расскажем об этом в этой статье.

Для этого надо начать с того, что производительность у канальных вентиляторов будет зависеть от двух параметров — диаметра воздуховода и мощности двигателя.

От первого показателя зависит сколько воздуха вентилятор в принципе может «протолкнуть» через трубу определенного диаметра, второй — какое усилие ему для этого потребуется.

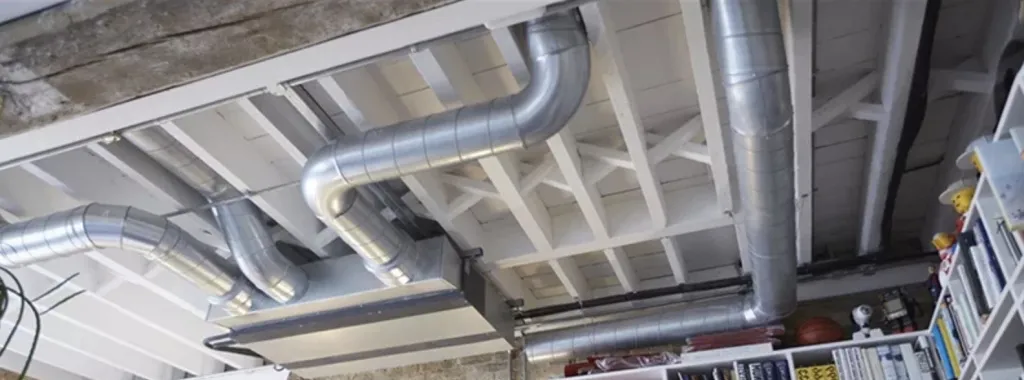

Начнем с трубы-воздуховода, пропускная способность которой будет определять для нас в дальнейшем весьма многое.

Каким должен быть диаметр воздуховода?

Сперва необходимо сделать расчет.

Что нам будет известно при монтаже вентиляции? Объем помещения и «оборачиваемость – число, показывающее, сколько раз в течение одного часа сменяется воздух в помещении» воздуха, которая зависит от его «потребления» в помещении.

Допустим, что у нас есть офисная комната 5х8х3 метра — то есть 120 куб. метров. Теперь смотрим на то, какой, по СниПам должна быть оборачиваемость воздуха в таких помещениях в течение рабочего дня:

То есть в офисе объемом 120 куб. метров воздух за 8 часов должен смениться 8 раз. Значит приток и удаление должны быть по 120 куб. метров в час. Следовательно, каждую секунду в помещение должно поступать 0,03 куб. метра воздуха.

В принципе, 120 кубических метров воздуха можно прокачать через трубы разного диаметра. Но нам ведь еще требуется, чтобы:

• вентиляция не производила шума (который будет возникать при движении воздуха со скоростью свыше 14 метров в секунду);

• в помещении не было сквозняков (т. е. потоков воздуха со скоростью свыше 7 метров в секунду).

То есть скорее всего нам придется ограничиться даже 5 или 4 м/сек секунду.

Какое сечение воздуховода потребуется, чтобы за час пропустить через него 120 куб. метров воздуха со скоростью 4-5 м/с? Смотрим таблицу:

Проток воздуха (в м/куб) при скорости

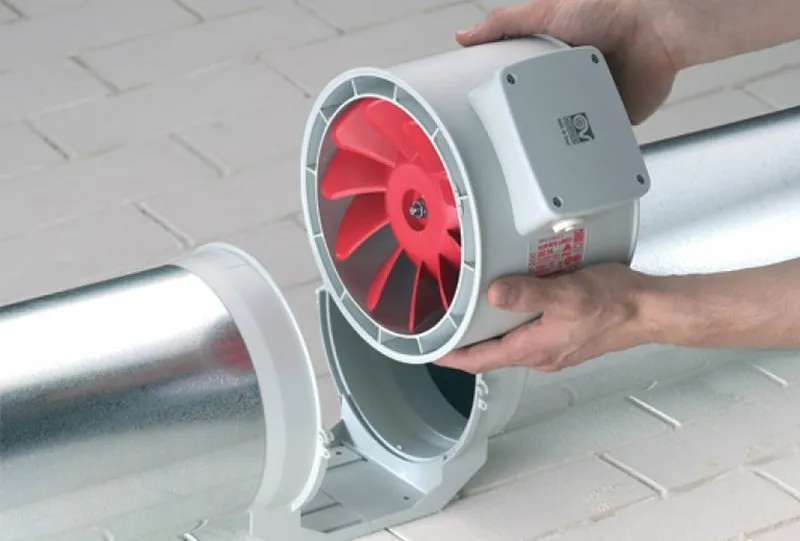

Легко увидеть, что для притока 120 куб. метров воздуха со скоростью 4 м/сек потребуется круглый воздуховод диаметром около 100 мм - и соответствующего размера канальный вентилятор. Моделей с таким диаметром лопастей можно найти сколько угодно.

Остается только рассчитать необходимую мощность вентилятора с учетом сопротивления воздуха в воздуховодах. Если очень-очень коротко, то значения сопротивления воздухораспределительной сети при скорости воздуха в воздуховодах в 3–4 м/с будут примерно такими:

• 75–100 Паскалей для помещений площадью от 50 до 150 м2;

• 100–150 Паскалей для помещений площадью от 150 до 350 м2.

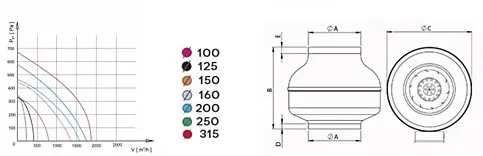

Но 240 кубометров — это средняя производительность, которая достигается при средней частоте вращения вентилятора. Максимальная должна быть выше.

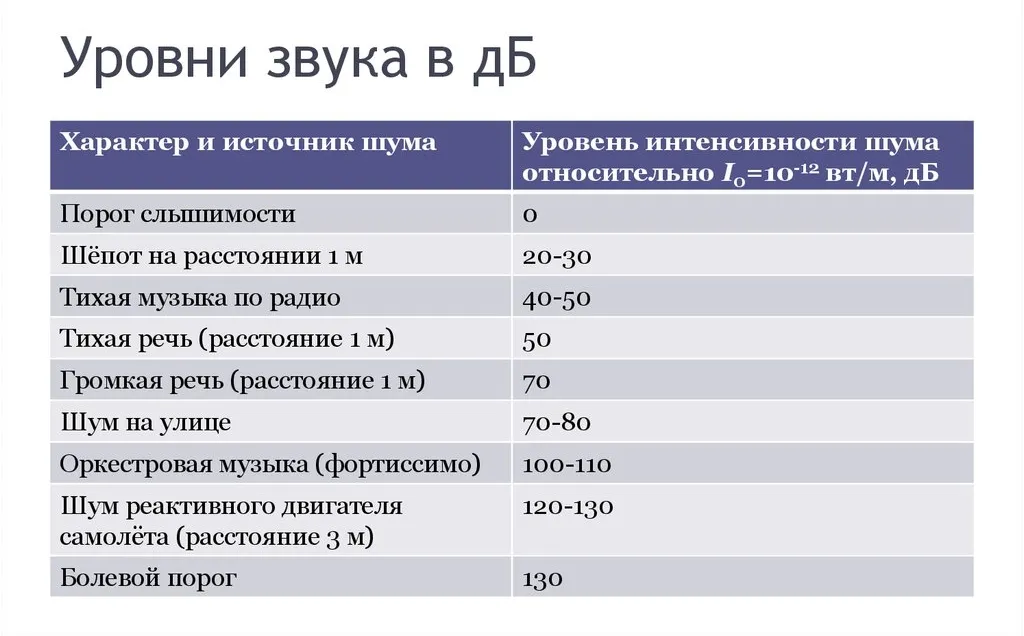

Лучше всего эти требования удовлетворят модели с мощностью 60 Ватт и способностью создавать давление в 266 Паскалей для того, чтобы транспортировать 240 куб. метров воздуха в час. Работают такие вентиляторы в основном от сети с напряжением 220 Вольт и при 2400-2700 об. минуту создавая шум в диапазоне от 37 - 50 Децибел, что примерно соответствует:
