Какие бывают соединители проводов

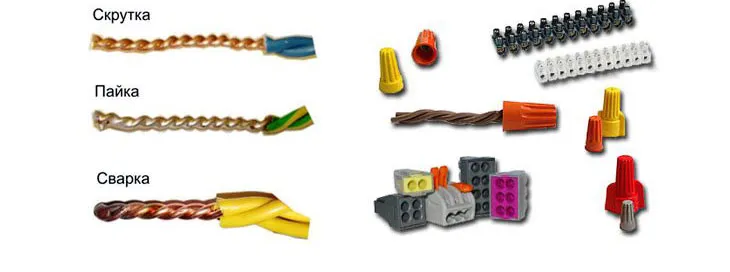

Каждый мастер, который хоть раз имел дело с проводкой, знает о необходимости надежно и безопасно соединять провода. Видов соединений и специальных разъемов для качественного выполнения работ достаточно много. В этой статье мы расскажем о них и о случаях применения конкретных вариантов.

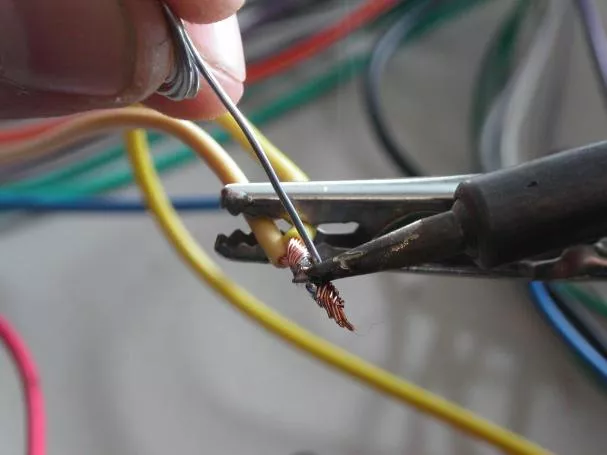

Скрутка

Несмотря на наличие на рынке большого количества разнообразных недорогих разъемов для соединения проводов, многие все еще предпочитают пользоваться скруткой. Существенным минусом скрутки является невысокая износостойкость соединения, не говоря уже о некрасивом мотке изоленты вместо компактного современного соединителя.

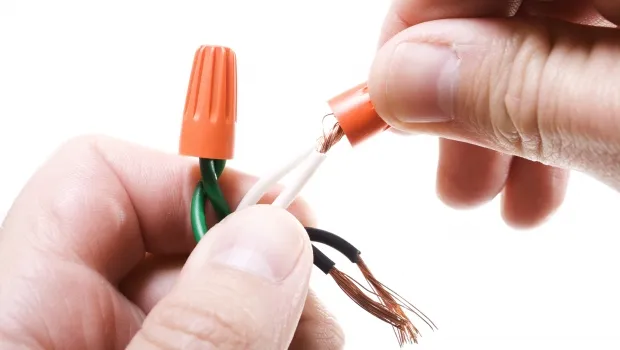

Колпачки для скрутки

На смену изоленте пришли специальные колпачки для скрутки. Видов таких колпачков много, но объединяет их общая черта: это небольшие пластиковые «стаканы», снабженные пружинными зажимами.

Выбирая колпачки, обратите внимание:

• На какой проводник, одно- или многожильный, рассчитан соединитель

• Присутствует ли антиокислительный наполнитель (смазка, паста)

• Для какого общего диаметра проводов применимо изделие

Не забывайте: скруткой соединяются только токопроводящие жилы из одного материала.

Клеммы

Клеммы из латуни отлично подходят для соединения разных проводов (как по материалу, так и по сечению). При этом не стоит забывать о соблюдении требований, указанных на клемме. Как и колпачки, клеммы могут наполняться составом, препятствующим окислению.

Несколько клемм часто объединяются вместе и составляют блок. Конструктивно клеммы делятся на пружинные, ножевые и винтовые. Давайте рассмотрим каждый из видов.

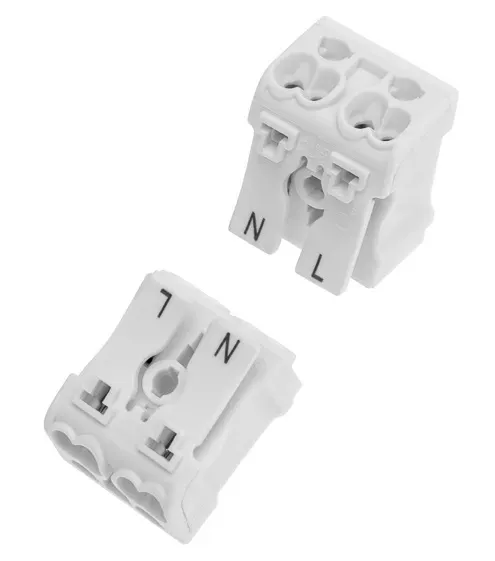

Пружинные

Пружинные, также часто называемые зажимными, клеммы применяются как для скрепления пары проводников, так и для монтажа большего количества проводов. Для второго варианта применяется блок клемм. Как можно догадаться из названия, проводники скрепляются под действием зажимной пружины.

Для борьбы с окислением контактов чаще всего используется смазка.

При соединении одно- и многожильных проводников применяются разные типы пружинных клемм.

Чаще всего зажимные клеммы используются специалистами для разводки фазных проводов и нуля.

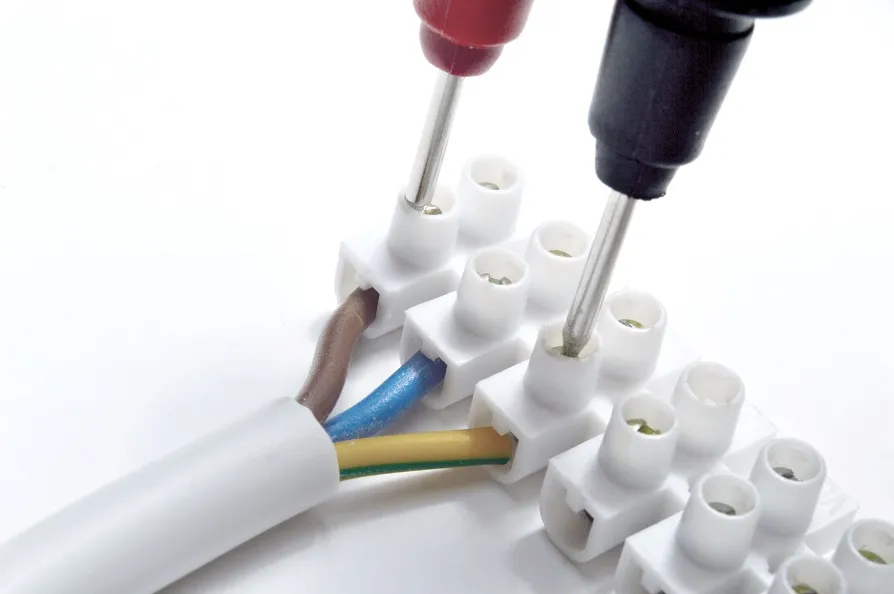

Винтовые

У винтовых клемм, несмотря на популярность, также есть свои недостатки:

• нельзя одновременно соединить больше 3 проводников;

• необходимость периодического обслуживания (подтягивания винта) для обеспечения надежности соединения;

Не лишен данный вид соединителей и плюсов, которым можно отнести:

• компактность конструкции;

• простота применения;

• использование с проводами разных диаметров;

• возможность соединения одно- и многожильных проводников.

Говоря о последнем плюсе, стоит помнить, что в этом случае концы многожильного проводника необходимо обжать в латунном наконечнике.

При необходимости соединения нескольких проводников применяются винтовые шины.

Ножевые

Свое название данный вид клемм получил из-за конструкции. Соединение проводов в таком зажиме производится с помощью специальной пластины, которая при фиксации прорезает изоляцию провода. Это, с одной стороны, не требует предварительной зачистки концов проводников, а с другой – заставляет прилагать значительные усилия при монтаже.

Соединение проводников из различных материалов

Чаще всего в качестве проводки используются медные или алюминиевые провода. Соединение разных проводов без использования специальных разъемов недопустимо вследствие различного поведения металлов под действием рабочих температур. Из-за расширения проводников плотность соединения снижается, что может привести к ухудшению контакта, нагреву и возгоранию.

Отдельно стоит поговорить о вариантах соединения проводов из разных материалов с использованием соединителей.

Соединение винтовыми клеммами

Метод монтажа проводников из разных материалов с помощью винтовых клемм практически ничем не отличается от соединения одинаковых проводов. Единственным различием является использование разделительных шайб для предотвращения контакта концов жил.

Еще одним вариантом, считающимся не таким надежным, является использование двухвинтовых клемм. В этом случае для соединения применяется отдельный проводник, подсоединяемый к концам жил из разных материалов с помощью отдельных винтов.

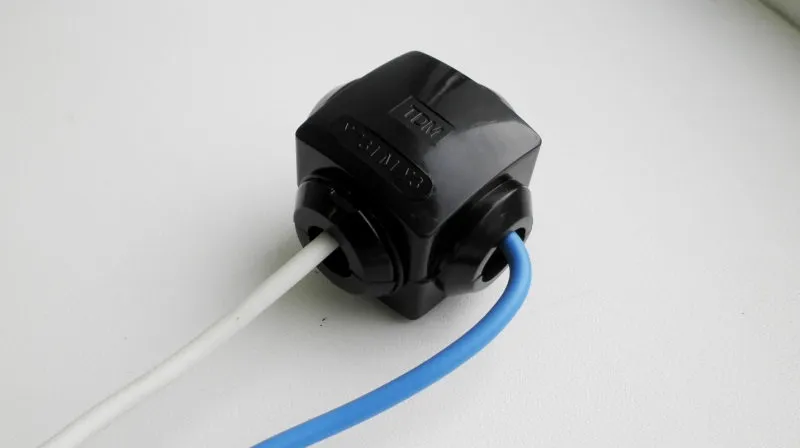

Соединение ответвительными сжимами

Конструктивно ответвительный сжим представляет собой блок пластин с Т-образным каналом, между которыми зажимаются проводники. Данные соединители используются при монтаже проводов больших диаметров, например, при подводе сети к частному дому от ЛЭП. Так как контакт проводов внутри устройства отсутствует, их материал не имеет значения.

Соединение пружинными клеммами

Для соединения проводов из разных материалов применяются специальные разветвители из пружинных клемм, препятствующие прямому контакту между проводниками.

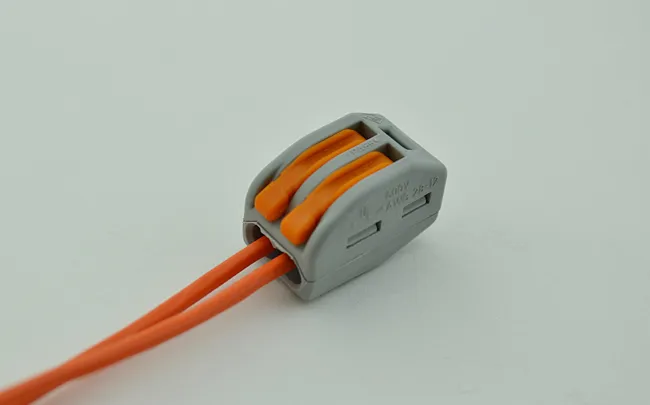

Одними из наиболее популярных среди специалистов являются клеммные блоки WAGO, получившие свое название от фирмы-производителя, и их аналоги. Они могут использоваться для монтажа проводников разных диаметров и материалов.
