Как выбрать коаксиальный кабель

На сегодняшний день среди всего ассортимента кабельной продукции имеется огромный выбор разнообразных коаксиальных кабелей, которые производятся под разными торговыми марками и продаются по разным ценам. Чтобы определиться в своем выборе, нужно понять, какие параметры кабеля важны для решения вашей задачи.

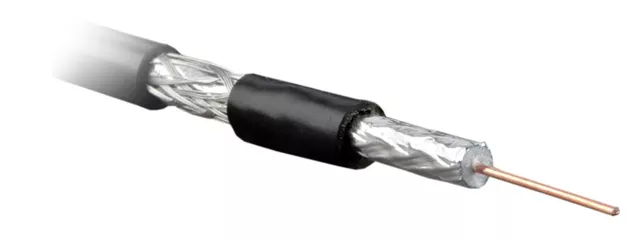

В коаксиальном кабеле основную роль играет центральный проводник. Точнее материал, из которого он сделан, и его диаметр. Например, медь имеет низкое удельное сопротивление, благодаря чему сигнал может передаваться на большие расстояния. Также этому поспособствует использование более толстой центральной жилы. Следовательно, чтобы сигнал был качественным и шел без помех, желательно, чтобы центральная жила была выполнена из меди, диаметром от 1 мм.

Также важным параметром для коаксиального кабеля является оплетка (экран) и ее плотность. Уменьшить потери при передаче сигнала поможет дополнительное к оплетке экранирование ламинированной фольгой. Она также защищает центральный проводник от возможного попадания влаги. Минимально рекомендуемая степень экранирования на данный момент - 64%. Не стоит искать кабель только с медной оплеткой и фольгой так как единственным преимуществом будет то, что такой кабель будет чуть более стоек к изгибу.

Еще один элемент конструкции коаксиального кабеля, который нельзя оставлять без внимания – это диэлектрик. Прежде всего, это материал, который изолирует центральную жилу от экрана и обеспечивает её защиту от механических воздействий, стоек к температурным колебаниям и влажности. В недорогих коаксиальных кабелях материалом для диэлектрика обычно служит полиэтилен. Для более качественных кабелей производители используют вспененный полиэтилен, имеющий более низкое затухание сигнала на высоких частотах.

Внешний диэлектрик следует подбирать в соответствии с требованиями на месте прокладки. В основном коаксиальный кабель для внутренних помещений имеет ПВХ изоляцию. Если кабель должен соответствовать противопожарным требованиям, значит нужно использовать кабель с оболочкой из безгалогенной полимерной композиции (HF). Для наружной прокладки используют коаксиальный кабель из полиэтилена (PE), стойкий к атмосферным явлениям и с защитой от УФ-излучения.

Определения и параметры

Выделим основные понятия, которые помогут Вам в выборе коаксиального кабеля:

• Затухание означает потерю энергии сигнала внутри кабеля. С ростом частоты растет и затухание;

• Частота – количество повторений периодического действия, которое происходит за единицу времени. Частоту измеряют в герцах (Гц);

• Волновое Сопротивление (импеданс) – электрическое сопротивление, выраженное в Омах. Стандартный импеданс коаксиального кабеля 75 Ом;

• Радиус изгиба кабеля – величина, которая показывает, насколько можно изогнуть кабель, без вреда для внутренней составляющей. Для коаксиальных кабелей минимальное значение изгиба не должно быть меньше пять диаметров кабеля;

• Коаксиальный адаптер - устройство для подключения разъемов.
