04.08.2016

Как самостоятельно подключить дверной звонок?


Рано или поздно каждому может понадобиться заменить дверной звонок. В этой статье мы рассмотрим все тонкости установки нового устройства.


Замена беспроводного звонка

Проще всего установить и подключить беспроводной вариант звонка, особенно — работающий непосредственно от электрической розетки. Кнопку комплекта закрепляют на стене или на дверном косяке снаружи, рядом с входной дверью. В зависимости от материала основания, крепление выполняется саморезами или подходящими для этой цели дюбелями. Самое простое – подключить в квартире беспроводной звонок, который рассчитан на установку непосредственно в розетку.

Для этого определяется наиболее удобное место для кнопки. Затем она прикладывается к поверхности, через отверстия, предназначенные для крепления, ставятся точки-метки. С помощью электродрели (перфоратора) просверливаются отверстия, в которые забиваются дюбели. После чего прикладывается и прикручивается кнопка, в которую вставляются элементы питания. Если кнопка монтируется на деревянную поверхность, то все получается еще проще – только саморезы.

Остается включить основной блок в розетку, которая должна находиться в прихожей, как можно ближе к кнопке звонка.

Беспроводной звонок станет лучшим вариантом для установки и в частном доме. Монтируя его, не придется прокладывать провода через весь двор. Однако, при этом существуют определенные ограничения:

• необходимо подбирать прибор, рассчитанный на такую установку в условиях улицы. Иначе кнопка, а также ее элементы питания могут быстро выйти из строя под воздействием влаги, перепадов температур и т.п.;

• между самим звонком и кнопкой должно быть минимальное количество преград, выстроенных из бетона и металла. Эти материалы способны глушить сигнал;

приобретая беспроводной звонок, необходимо внимательно изучить его технические характеристики. В паспорте производитель обязательно указывает диапазон уверенного приема сигнала. Как правило, он составляет 80÷100 метров, и этого вполне достаточно для частного дома. Однако, модель по этому показателю необходимо выбирать с некоторым запасом, примерно на 15÷20 %, так как нельзя полностью исключать других факторов воздействия на качество сигнала.


Как установить проводной звонок

Основное отличие установки проводного звонка в квартире от монтажа в частном доме заключается в длине кабеля, соединяющего кнопку и основной блок.

Если звонок устанавливается в квартире, то около двери устанавливается кнопка, как и в беспроводном варианте. Однако в этом случае ее необходимо подключить к кабелю, который придется завести в квартиру через отверстие, просверленное в дверной коробке или же через стену. В любом случае, провода не должны располагаться открыто.

Если его пропускают от кнопки к деревянной коробке, то на участке стены между ними рекомендуется прорезать штрабу, а после укладки провода — заделать ее шпатлевкой. Основной блок звонка может быть закреплен в любом выбранном месте квартиры. Обычно это стена в прихожей. Внутри квартиры кабель можно также спрятать в штрабу. Другой, более простой вариант — закрепить для него на стене пластиковый короб, кабель-канал, специально предназначенный для укладки проводки. Эти каналы удобны тем, что имеют съемную часть, позволяющую осуществлять контроль за состоянием провода.

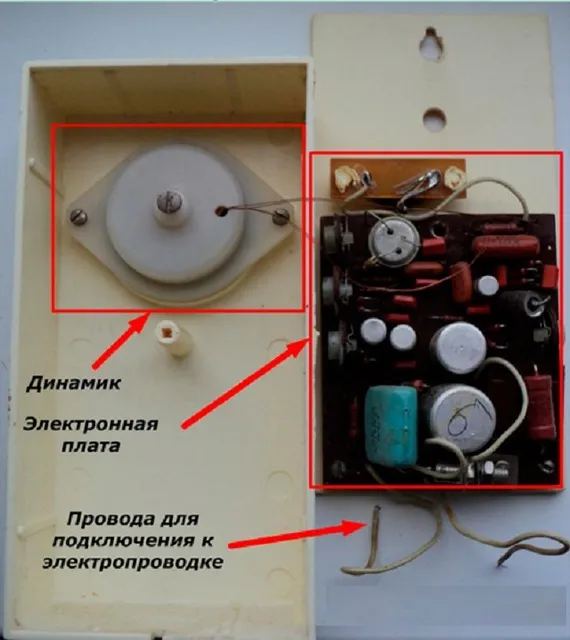

Внутреннее строение электронного звонка.jpg

Внутреннее строение электронного звонка

В закрытом состоянии он обычно представляет собой пластиковую коробку с выходящими отрезками проводов для подключения. Во многих современных моделях вместо отрезков проводов предусмотрены клеммные соединения.

Схема подключения звонка.jpg

Схема подключения звонка

Сложнее установить проводной звонок в частном доме, когда его кнопка должна быть закреплена на калитке ворот. Если вы выбрали обычный электромеханический или электронный звонок, то от ворот до дома придется протянуть провода. Они должны быть заключены в специальный гофрированный кожух-трубку, который защитит проводку от ультрафиолета и воздействия влаги и станет дополнительной изоляцией и защитой от возгорания. Правда, при выборе такой гофры следует сразу в магазине уточнять, рассчитана ли она на внешнее применение. Некоторые типы предназначены исключительно для внутренней проводки.

Если звонок устанавливает во время реконструкции придомовой территории, то провода могут быть проложены в гофротрубе и под землей.

Клемма подключения заземления – довольно редкое явление, так что обычно ограничивается коммутацией фазы (через кнопку) и нуля.


Подключение проводного звонка

Если вы решили подключить звонок самостоятельно, то для работы необходимо подготовить некоторые инструменты, приборы и материалы:

• Индикаторная отвертка: потребуется для определения фазы и ноля электрической сети. Принцип ее работы прост: металлическим щупом отвертки касаются зачищенного конца электрического провода. Если на индикаторе загорается лампочка (высвечивается определенный сигнал), то это значит, что найдена фаза. На нулевом контакте индикация не срабатывает. Таким образом, это прибор позволяет и проверить наличие напряжения и разобраться со взаимным расположением проводов.

• Обычная отвертка и, возможно, плоскогубцы с изолированными ручками;

• Клеммная колодка (или пружинные клеммы) для присоединения проводов;

• Провода с сечением не более 1,5 мм². Большего сечения не требуется, так как потребляемая мощность невысокая. Рекомендовано использовать провод, изготовленный из того же материала, что и кабель, используемый в электропроводке квартиры. Чаще всего сеть обустраивается из медного провода, так как алюминиевый обладает целым «ворохом» недостатков.

Распределительная коробка: в ней будет удобнее и аккуратнее проводить всю коммутацию. Там должно быть достаточно места, так как в прихожей обычно нет большого количества электроприборов.

Подключение звонка к сети осуществляется в следующем порядке:

1. Перед началом работ необходимо обесточить квартиру или дом – отключить автоматы на распределительном щите. Электрическая сеть напряжением 220 В может быть опасна для жизни.

2. Далее необходимо открыть корпус основного блока звонка, открутив крепежные элементы. В моделях, из который выходит два отреза провода, разборку проводить не нужно. Для самого звонка уже должно быть предусмотрено крепление его к стене.

3. Затем необходимо зачистить концы подготовленных отрезков соединительного кабеля. Один отрезок прокладывается в штрабе (кабель-канале) к звонку. Второй – протягивается к месту установки кнопки. Оба они сходятся в распределительной коробке.

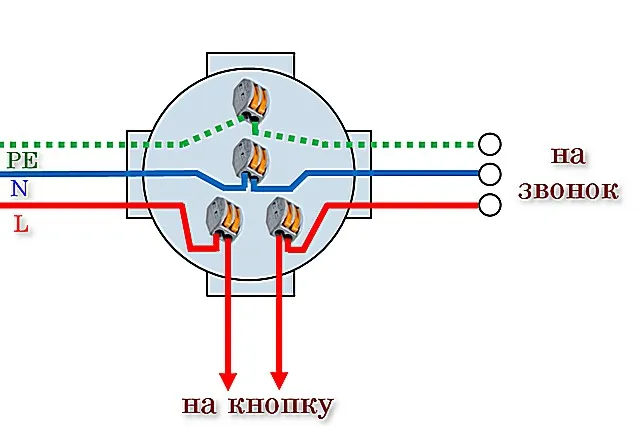

Схема электрического монтажа звонка в распределительной коробке с использованием клемм Wago.jpg

Схема электрического монтажа звонка в распределительной коробке с использованием клемм Wago

Очень удобно работать, если проводка в доме выполнена с соблюдением правил цветовой маркировки проводов. Синий провод означает ноль. Фаза может быть черной, красной, коричневой, белой и даже других оттенков, но только не синей и не зеленой или желтой. Зелёный или зелено-желтый проводник – это защитный контур заземления.

Если цветовой маркировки нет (в старых постройках – это обычное явление), то придется с помощью индикатора заранее определить расположение фазы и нуля. Впрочем, проверить в любом случае не мешает – случается, что при монтаже проводки допускались ошибки.

Провод нуля (синий) через клемму напрямую подключается к проводу, идущему на звонок. Провод фазы (на схеме – красный) через клемму соединяется с проводом, проложенным к кнопке. Второй проводник этого кабеля от кнопки также через клемму коммутируется со вторым проводом, идущем к звонку. Оба провода кабеля, подходящего к кнопке, зачищаются и зажимаются в ее клеммах. Кнопка после этого собирается – закрывается корпусом-крышкой и фиксируется винтом. С ней работа закончена.

Провода, идущие от распределительной коробки к звонку, зажимаются в его клеммах или соединяются с проводами, выходящими из его корпуса (лучше всего – не скруткой, а также с использованием клеммных соединений). В большинстве недорогих моделей звонков положение фазы и нуля на входе – не принципиально. Однако, в некоторых электронных звонках с расширенным функционалом на клеммах конкретно указано требуемое расположение проводников («L» и «N»). Это бывает важно для корректной работы электронной схемы. Значит, коммутация проводится с учетом расположения фазы и нуля.

На представленной выше схеме показан пунктиром еще и зеленый провод защитного заземления. Он используется нечасто, но все же бывает необходим, если корпус звонка изготовлен из металла, или же если кнопка будет установлена на улице.

После сборки корпуса звонка можно включить питание и провести испытания. Некоторые электрики предпочитают не использовать клеммы, а выполнять скрутки. Это тоже допустимо, если используются специальные контактные колпачки. Но все же с клеммами монтаж видится более удобным, а за их надежность можно не переживать, так как большой нагрузки от звонка – не ожидается.

При необходимости установки двух звонков их подключают параллельно друг другу. Поэтому при нажатии на кнопку они должны срабатывать одновременно. Монтаж спаренных звонков практикуется чаще всего в большом частном доме с множеством комнат. Или же, например, с установкой в самом доме и в одной из придомовых построек (гараж, летняя кухня и т.п.), где чаще всего могут находиться хозяева.

Если электромонтажные работы выполнены точно по схеме, то по завершении монтажа и нажатии на кнопку звонок сразу же заработает. Если этого не произошло, необходимо вновь обесточить распределительную коробку, а затем выполнить прозвон цепи с помощью тестера, чтобы найти и устранить неисправность.

Подобрать подходящий дверной звонок для вашего дома можно в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.
