Как рассчитать кабель для проводки

Перед покупкой кабеля, который будет монтироваться в качестве проводки в квартире, необходимо не только выбрать правильную марку (о чем мы уже писали в одной из прошлых статей), но и учитывать площадь сечения токопроводящих жил.

Проводка должна быть безопасной и отвечать всем стандартам и нормам. Неправильно подобранные кабели могут перегреваться или даже воспламеняться при работе с нагрузкой, на которую они не рассчитаны.

С одной стороны, при выборе кабеля для проводки точно не стоит экономить, так как в этой области цена является прямым показателем качества. Дешевую проводку придется менять чаще, а возможно, даже устранять последствия ее выхода из строя. Переплачивать за кабель тоже не нужно, так как после определенного порога никакого повышения надежности для вашей ситуации использования просто не будет.

Типовая проводка

Для домашней проводки используются медные проводники, так как алюминий имеет ряд недостатков.

Для установки розеток оптимально использование провода сечением 2,5 мм2. Для разводки освещения хватит и сечения 1,5 мм2. Если вы планируете устанавливать бытовую технику большой мощности (плиты, панели, духовки), для их подключения предпочтительно использовать кабели с большим сечением жилы – от 4 до 6 квадратных миллиметров.

Данный вариант является наиболее стандартным. Дело в том, что жилы сечением 1,5 мм2 выдерживают нагрузку до 4,1 кВт (при токе в 19 А). Сечением 2,5 мм2 – уже 5,9 кВт (ток 27 А). А сечения 4 и 6 мм2 – более 8 и 10 кВт соответственно. Такая проводка не только обеспечит безопасную работу розеток, освещения и крупной бытовой техники, но и даже будет содержать «запас» для установки новых приборов в будущем.

Как рассчитать

Вы можете произвести необходимые расчеты самостоятельно. В этом вам помогут правила устройства электроустановок (ПУЭ). Основные параметры, на которые опираются расчеты, это металл токопроводящих жил, используемое напряжение (В), потребляемая мощность (кВт) и нагрузка (А).

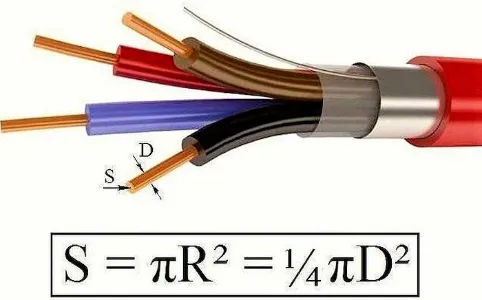

Для расчетов воспользуйтесь формулой: S = (Pi * D2)/4
