Экранированный кабель

Экранированный кабель – кабель с экранами, которые обеспечивают защиту от внешних помех, создаваемых другими источниками. Экран также позволяет выполнить заземление кабеля и избежать возникновение разности потенциалов на оболочке кабеля при его соединении с другими кабелями с помощью муфт. В этой статье мы расскажем о видах экранированного кабеля, его особенностях и преимуществах.

Разновидности экранированного кабеля

Один из самых популярных видов экранированного провода – силовой кабель. Обычно рассчитан на напряжение 6–10 кВ. Экран для него может применяться в качестве защиты окружающей среды от воздействия электромагнитных полей. Он может отличаться материалом, из которого изготовлена жила – медь или алюминий. Толщина при этом зависит от нагрузки, которую он будет испытывать.

Силовой кабель можно объединить с кабелем управления. Такой комбинированный кабель также можно экранировать.

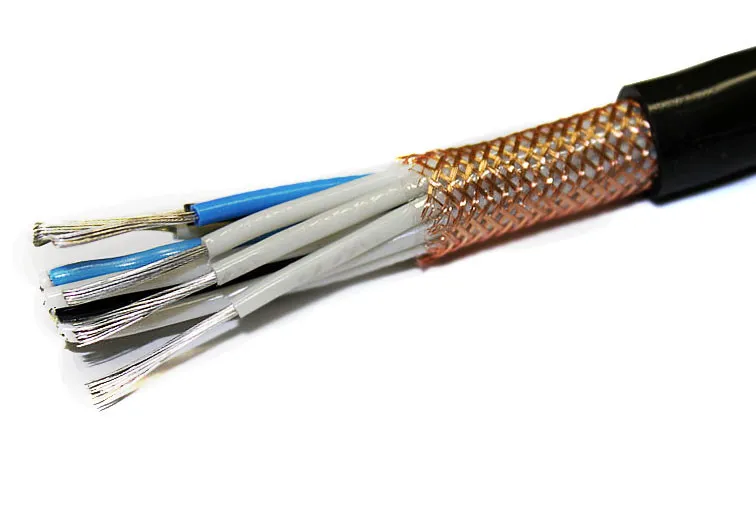

Для информационного обмена с труднодоступными приборами подойдут контрольные кабели. Для их экранирования используется проволока из меди или фольга. Это нужно для того, чтобы защитить информацию.

Также, чтобы защитить обмен информацией, экранируют кабели связи. Весьма известны и распространены FTP провода (витая пара).

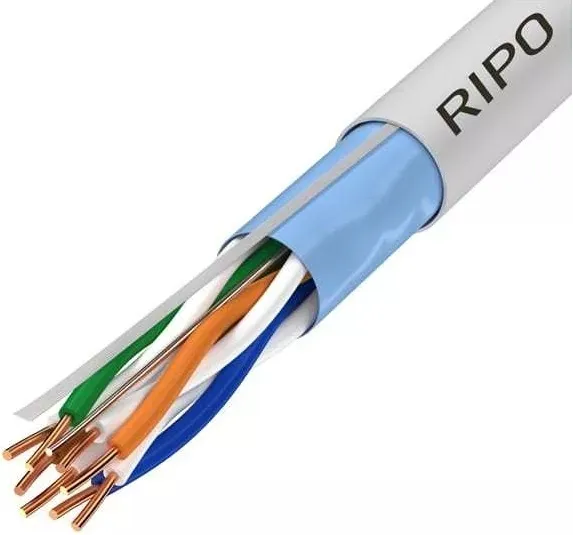

кабель связи FTP

Витой парой называется скрученная пара проводов. Этот вид среды передачи данных очень популярен: он составляет основу большого количества как внутренних, так и внешних кабелей. Провод может состоять из нескольких скрученных пар (внешние провода иногда содержат до нескольких десятков таких пар). Экран выполняется либо медной фольгой или плеткой, либо в совмещенном варианте. Провода на основе витой пары являются симметричными: они состоят из двух одинаковых в конструктивном отношении проводников. Чаще всего концы этих проводов обжимаются разъёмом 8P8C, больше известным под маркой RJ45. Экранированная витая пара защищает передаваемые сигналы от внешних помех и отличается меньшим излучением, что оберегает пользователей сетей от вредного для здоровья излучения.

При особо сильных требованиях могут использоваться сигнально-блокировочные кабели. Экранирование применяется, чтобы оградить передачу от внешнего электромагнитного воздействия. Для этого используется алюмополиэтиленовая лента.

Особенности экранирования

Чтобы защититься от помех извне, окружают весь сердечник. Для защиты следует экранировать каждую из внутренних пар. При создании экрана используется как алюмополимерная пленка, так и оплетка медной проволокой. Встречаются комбинированные варианты.

Экранирование из фольгированной пленки выполняется с нахлестом или продольным швом. Проволока в таком случае используется для защиты фольги. Важный параметр фольгированной пленки – ее толщина. Для прочности и гибкости подойдет толщина от 20 до 100 мкм. Оплетка при этом должна быть плотной и отличаться по характеристикам частоты. Так фольга и оплетка достигнут наибольшего совместного эффекта. Лучше всего совместить продольно наложенную фольгу и оплетку поверх неё.
