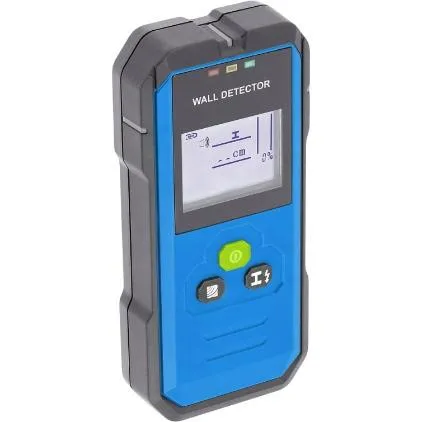

Детектор металла: виды, применение и принцип действия

Детектор металла: виды, применение и принцип действия

Во время ремонтно-строительных работ необходимо знать о расположении коммуникационных линий, арматуры и других элементов, которые могут быть в стене, полу или потолке. Планы и техническая документация не всегда помогают. Из-за ошибок, устаревших сведений или банального несоответствия, штробление или сверление может привести к значительному ущербу. Избежать этого помогут детекторы проводки и металлов, которые позволяют увидеть то, что скрыто от глаз.

Это прибор не только для профессионалов — оборудование может пригодиться и домашнему мастеру. Даже единичное использование может уберечь от серьезных проблем и затрат, не говоря уже о повышении уровня безопасности. В этой статье мы рассмотрим виды детекторов проводки и металлов и их особенности.

Детекторы проводки и металлов: назначение приборов

Необходимость «заглянуть в стену» хоть раз, да возникала у каждого мастера. Причин может быть много:

  • убедиться, что в месте сверления отверстия или прорезания штроба нет проводки или водопровода — большинство сверлят «наобум», надеясь на низкую вероятность попадания случайным отверстием в единственный провод на стене; и многие из них потом вспоминают о теории вероятности плохими словами;
  • найти в стене провод, чтобы подключиться к нему с минимальным повреждением стены;
  • найти в стене несущую конструкцию, чтобы прикрепить к ней силовой элемент.

А уж если нужно просверлить отверстие в теплом полу (не важно каком), тот тут без детектора лучше даже не начинать, поскольку риск повреждения проводки или трубы высок, а цена ошибки весьма значительна.

Не все детекторы способны справиться с перечисленными задачами. К примеру, дешевого электростатического детектора хватит, чтобы убедиться в отсутствии провода под штукатуркой в месте предполагаемого сверления, но с поиском арматуры в толще бетона или провода теплого пола под кафелем и слоем стяжки он уже не справится.

Виды детекторов

Сейчас предлагается несколько видов детекторов, а наиболее популярны из них электростатические, электромагнитные и металлодетекторные — они используются для поиска металлов и токопроводящих материалов. Реже встречаются ультразвуковые и емкостные детекторы — они могут определять наличие любых посторонних материалов внутри стены.

Попадаются также и комбинированные приборы, сочетающие в себе несколько способов обнаружения материалов. Например, электростатические, электромагнитные и металлодетекторные приборы часто комбинируются с емкостными — это значительно повышает их универсальность при небольшом увеличении цены.

Электростатические детекторы металлов

Приборы этой категории имеют самую простую конструкцию, основанную на свойстве датчика реагировать на наличие электрического поля, возникающего вокруг любого проводника под напряжением. Они просты в применении, дешевы и способны определить наличие проводника на расстоянии до 5–7 см до него.


Однако у этого прибора есть и существенные минусы:

  • надежность определения наличия провода может меняться под действием внешних факторов (наличия других источников электрического поля поблизости);
  • если электрическое поле провода под напряжением экранировано другим проводником (например, металлическим коробом или просто влажной штукатуркой), то определить наличие провода будет невозможно;
  • проводник с протекающим по нему током создает вокруг себя электрическое поле только за счет поверхностного заряда, и при слабом токе напряженности поля может не хватить для выявления проводника с помощью такого прибора.

Этот прибор можно применять, чтобы убедиться в отсутствии провода в месте сверления.

Электромагнитные детекторы металлов

Модели этой категории основаны на определении прибором электромагнитного поля, создающегося вокруг любого проводника с протекающим по нему током. Такие детекторы тоже недороги и способны довольно точно (~1 см) определять наличие провода в стене.

Многие модели способны также сразу определить положение (направление) проходящего в стене провода. Минусом является то, что такой детектор способен обнаружить только тот провод, по которому протекает ток. Провод под напряжением, идущий к «пустой» розетке, такой прибор не обнаружит.


Металлодетекторные приборы

В таком устройстве используется принцип металлодетекции и электромагнитной индукции: детектор производит собственное электромагнитное поле, создающее наведенное электромагнитное поле вокруг проводников поблизости от излучателя прибора. Это поле улавливается электромагнитным приемником детектора. Такие приборы имеют наиболее сложную конструкцию, поэтому они значительно дороже двух вышеприведенных типов.


Преимущество металлодетекторных приборов в том, что они способны найти в стене не только проводник под напряжением, но и вообще любой металл: от одиночного самореза до арматурного прутка. Часто утверждается, что металлодетекторный прибор не может определить, находится провод под напряжением или нет — это не совсем так. Любой металлодетектор способен отличить электромагнитное поле, наведенное собственным излучением, от созданного протекающим током, но только протекающим.

Для выявления проводки таким прибором следует воспользоваться теми же рекомендациями, что и для электромагнитного детектора. Впрочем, многие металлодетекторные приборы комбинируют с электростатическим детектором, что обеспечивает максимальную универсальность прибора.

Емкостные детекторы

По принципу действия такие приборы близки к электростатическим: они также реагируют на изменение величины заряда на подносимом к стене датчике. Но на этот раз заряд на датчике создается собственным источником тока, а изменение его происходит из-за изменения диэлектрической проницаемости близлежащего материала. При простоте и дешевизне такие детекторы не обладают высокой точностью и подвержены влиянию помех от проходящих в стене проводов.

Ультразвуковые детекторы

Такие приборы определяют структуру материала стены, излучая ультразвуковые волны и анализируя полученное «эхо». Принцип их действия схож с эхолотами. За расшифровку полученных сигналов отвечает микропроцессор.

Это более эффективная и функциональная разновидность активного детектора. Такие приборы значительно дороже емкостных, но и их точность намного выше.

Приобрести детектор металла и проводки можно в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.
