Автоматические датчики тяги в вентиляции

Вентиляция и обогрев – это две стороны одной медали. Особенно это относится к отоплению частных домов, которое в последнее время все чаще производится при помощи отопительных котлов различных конструкций. Котлы бывают электрические, газовые, угольные, твердотопливные, на дизельном топливе – но почти для всех вариантов такого отопления в равной степени необходима надежная вентиляция, позволяющая надежно удалить продукты сгорания в атмосферу. Почему это важно? Если дым, состоящий из сажи, углекислого и угарного газов, проникнет внутрь жилого помещения, то это может привести к отравлению или даже гибели людей.

Как же быть уверенным, что вентиляция работает как надо? Решение этой проблемы есть - для обеспечения безаварийной работы для отопительного оборудования разработаны системы автоматики, элементами которых являются датчики тяги.

Задача этих датчиков – вовремя подать сигнал клапану, отвечающему за подачу газа к горелке. Датчик должен срабатывать, если нарушается естественный ток продуктов сгорания – от котла через дымоход на улицу. Как же работают эти датчики? Это зависит как от конструкции самого котла, так и от принципа их действия. Рассмотрим подробнее.

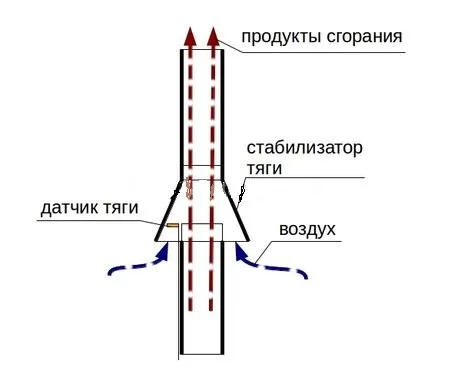

В зависимости от типа камеры сгорания котла устанавливается и соответствующий вид автоматики контроля за уровнем тяги, но во всех случаях датчик в дымоходе размещается строго вертикально по направлению тока продуктов сгорания.

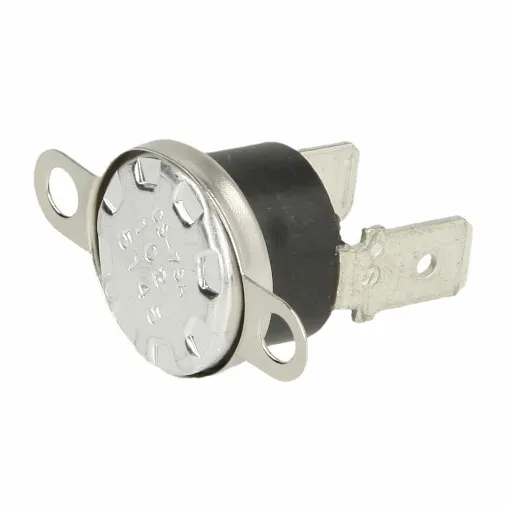

Термостат

Наличие датчика тяги (термостата или термореле – то есть устройства механического принципа действия) обязательно в обогревательных котлах с открытой камерой.

Принцип работы термостата — это линейное расширение материала при значительном нагреве. Основной деталью термореле служит пластина из двух металлов (например – стали и меди), через которую идет электрический ток. Размер пластины рассчитан таким образом, что при увеличении температуры окружающей среды выше некоторого уровня она деформируется (изгибается) так, что размыкает электрическую цепь. Чаще всего такой датчик рассчитан на температуру до +85 С.

Если тяга в дымоходе затруднена, то температура продуктов сгорания на выходе из трубы повышается. Температура вокруг термостата повышается, пластина размыкает контакты в электрической цепи и происходит перекрытие подачи газа к горелкам.

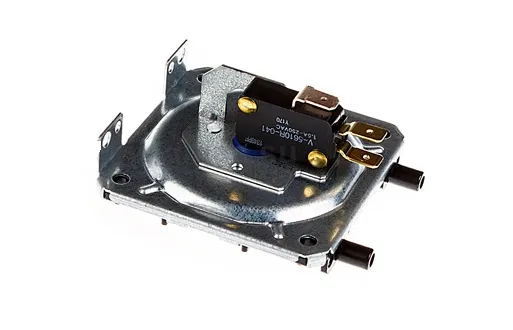

Пневмореле

В котлах с камерами закрытого типа используется иной тип датчика - пневмореле. Его назначение - контроль за функционированием вентилятора и правильным удалением продуктов сгорания через дымоход.

В основу его работы положен принцип давления дымовых газов на специальную чувствительную мембрану. Это давление уравновешивается пружиной, противонаправленной этому давлению.

Пружина отрегулирована на определенную величину, так что если тяга в вытяжной трубе ослабевает, то воздействие пружины оказывается сильнее, мембрана отклоняется и при этом отклонении происходит размыкание контактов в электрическом реле, отвечающем за закрытие-открытие магнитных клапанов подачи топлива в камеру сгорания.
