22.03.2017

Автоматическая автономная вентиляция

Автоматическая автономная вентиляция

На сегодняшний день есть много различных производств, на которых требуется поддерживать определенную температуру, что проще всего сделать периодическим проветриванием. При этом сами производства могут быть безлюдными (например, теплица, которая тоже относится к сфере сельскохозяйственного производства), и держать при них человека только для того, чтобы смотреть на градусник и время от времени открывать форточку, не выгодно и не целесообразно. Для этой цели существуют вполне надежные схемы автоматического включения/выключения вентиляции, о которых мы расскажем в этой статье.

Всю вентиляционную автоматику можно поделить на две категории:

  • энергозависимые автоматизированные системы управления вентиляцией;
  • автономные или энергонезависимые механизмы вентиляции.

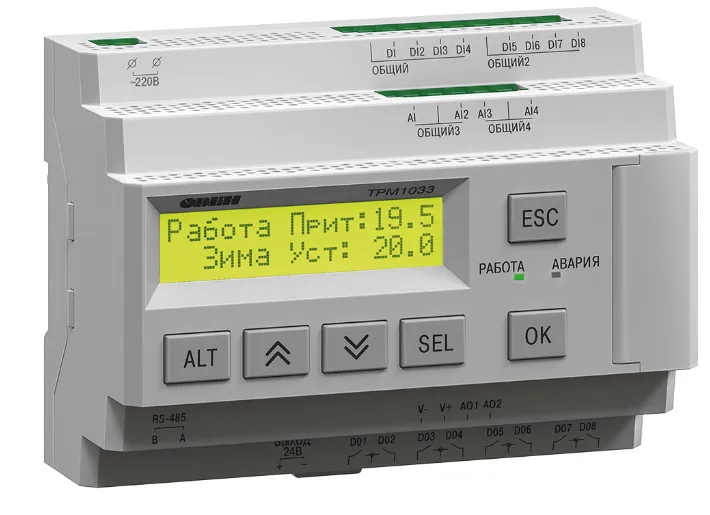

Энергозависимые системы обычно подключаются к электрической сети. Их основным элементом будет термореле, которое включает вентиляторы, когда температура в помещении превышает некую норму. Они всем хороши, но при условии, когда что есть электричество. Если же электричества нет, то остается надеяться на автономные механизмы, которые работают без дополнительной энергии. Тут есть несколько вариантов.

Вариант первый : гидравлический

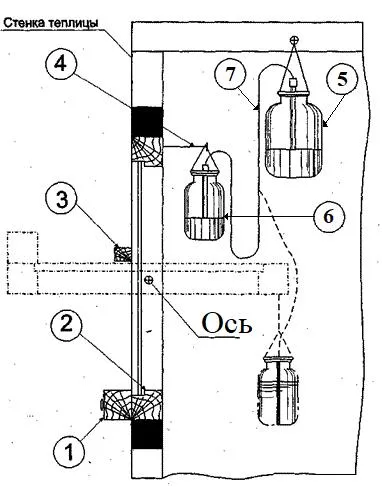

Данная конструкция по науке называется «гидравлическим сифоном» и состоит всего из семи деталей:


1 - брус-противовес

2 – фрамуга

3 - центральная ось фрамуги

4 – крепление литровой банки к фрамуге

5 - 3-х литровая банка

6 - литровая банка

7 - гибкая трубка между банками.

Принцип работы предельно прост: когда в помещении становится жарко, воздух в большой банке (крышка которой герметична) будет расширяться и вытеснять воду из большой банки в малую. Вес малой банки (с негерметичной крышкой) увеличится, и фрамуга откроется.

И наоборот: при похолодании объем воздуха в большой банке сократится и он «всосет» воду из малой банки обратно. Фрамуга, соответственно, благодаря противовесу опять захлопнется.

Принцип работы этого «автомата» известен с незапамятных времен, но автором конкретной конструкции является В. А. Семенов, который запатентовал ее в 2000 году, после 15 лет практического использования. Опыт изобретателя показывает, что для исправного функционирования такой автономной системы вентиляции достаточно просто время от времени доливать немножко воды в малую банку.

Недостаток у такой автоматики — она работает только для таких форточек-фрамуг, которые горизонтально открываются по центральной оси.

Вариант второй: пневматический

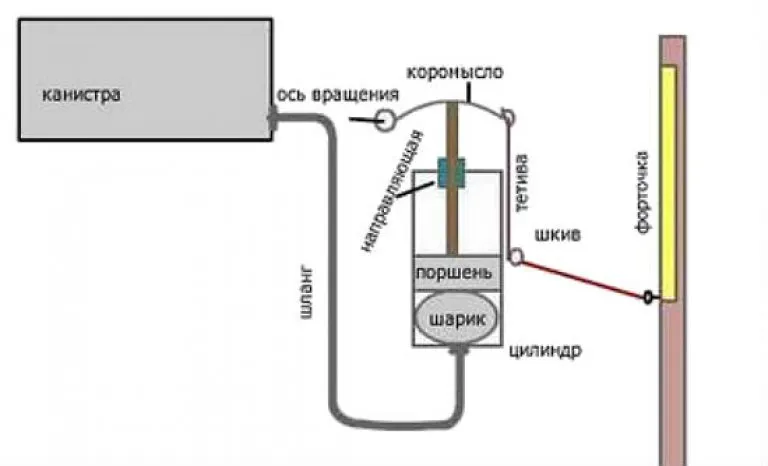

Чаще данное устройство называют «Термопривод». Этот вариант вентиляционной автоматики тоже основан на свойстве газов расширяться при нагревании. Он чуть более сложен, чем гидравлический, но более изящен по техническому решению и компактен.


Работает данная конструкция так: воздух в металлической канистре-ресивере нагревается, расширяется и раздувает шарик, размещенный в рабочем цилиндре. Раздувшийся шарик, в свою очередь, толкает вверх поршень. Ось, на которой крепится поршень, давит снизу на рычаг-коромысло,. Оно поднимается, натягивает леску-тетиву, и тем самым открывает форточку (самую обычную форточку с боковым креплением). Чтобы эта форточка потом закрылась обратно, нужно приделать к ней «возвратный механизм» в виде медицинского жгута.

В заключение надо только сказать, что у всей «температурной автоматики» есть общий недостаток: она реагирует на изменение температуры довольно медленно, поэтому на резкое похолодание или потепление (если таковое вдруг случится) оперативнее отреагирует электронная система с термореле.


Принцип работы заключается в изменении объема циклогексанола при запуске процесса кристаллизации, что приводит к открытию или закрытии створки при увеличении или понижении температуры в помещении. Это происходит за счет выдавливания шаровой опоры.

При температуре выше +24 жидкость начинает плавиться и увеличивает объем сосуда, выталкивая опору, которая открывает окно. При температуре ниже +24 запускается процесс кристаллизации и за счет этого объем камеры уменьшается, что позволяет штоку вернуться в первоначальное положение, закрывая окно.

Подобрать необходимое оборудование для системы вентиляции для Вашего предприятия можно в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.
