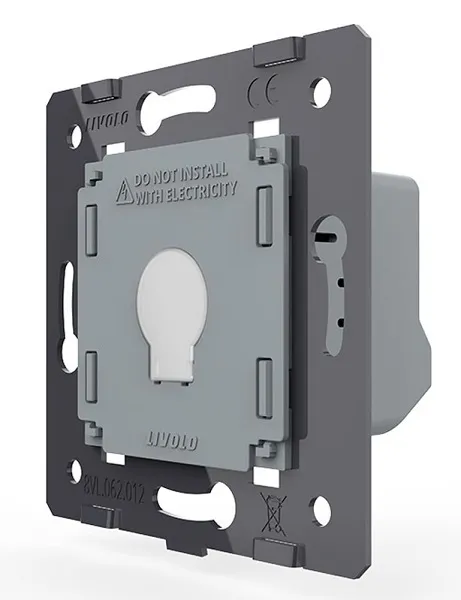

Механизм одноклавишного проходного/перекрестного сенсорного выключателя LIVOLO VL-FC1S-2G позволяет управлять освещением одной линии нагрузки из двух или трех мест. При подключении 4-х и более выключателей в одну цепь управления, может происходить сбой в их работе.

Синхронизация
Функция проходного выключателя будет работать только после синхронизации. Без синхронизации работает только Главный выключатель.

    Прикоснитесь к сенсору Главного выключателя. Удерживайте палец до звукового сигнала (примерно 4-5 секунд), или пока не начнет мигать подсветка. Уберите палец из зоны сенсора.
    Прикоснитесь к сенсору Второстепенного выключателя для синхронизации.

Сброс синхронизации
    Прикоснитесь к сенсору Главного выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).
    Синхронизация сброшена.

Комплектация
    Механизм выключателя.
    Металлический суппорт для крепления.
    БЕЗ стеклянной панели. Приобретается отдельно.

Монтаж
Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!
    Достаньте комплектующие из упаковки.
    Обязательно отключите питание перед установкой.

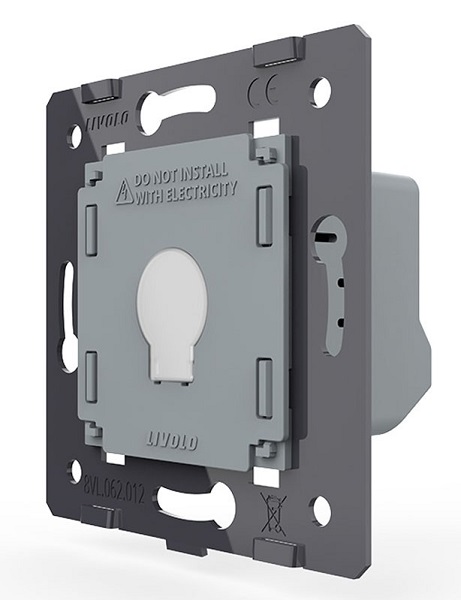

    Поместите механизм выключателя в металлический суппорт.
    Подсоедините провода. Подключение должно выполнятся строго со схемой подключения.
    Главный выключатель: к клемме L1 выключателя подключается нагрузка (соединительные провода от источника освещения - ноль), к клемме L подается питание (фаза).Второстепенный выключатель: к клемме L1 ничего не подключается, к клемме L подается питание (фаза).COM-порты главного и второстепенного выключателей должны быть соединены между собой.
    Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.

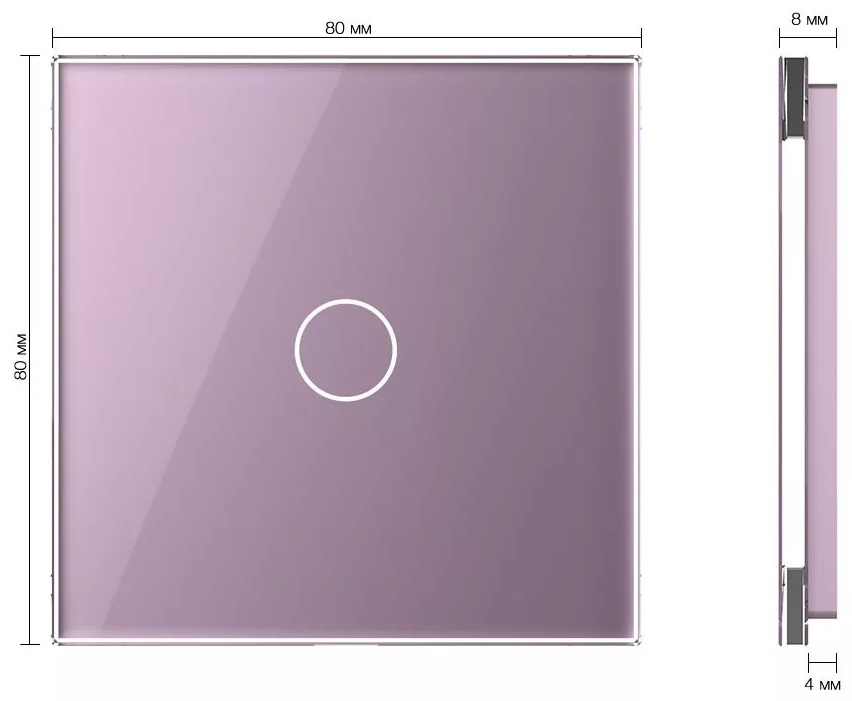

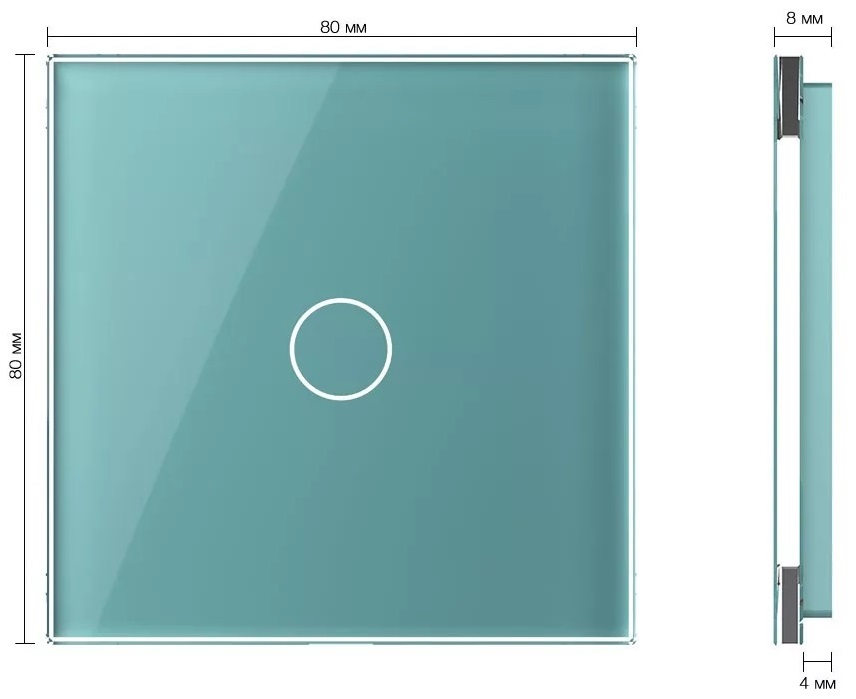

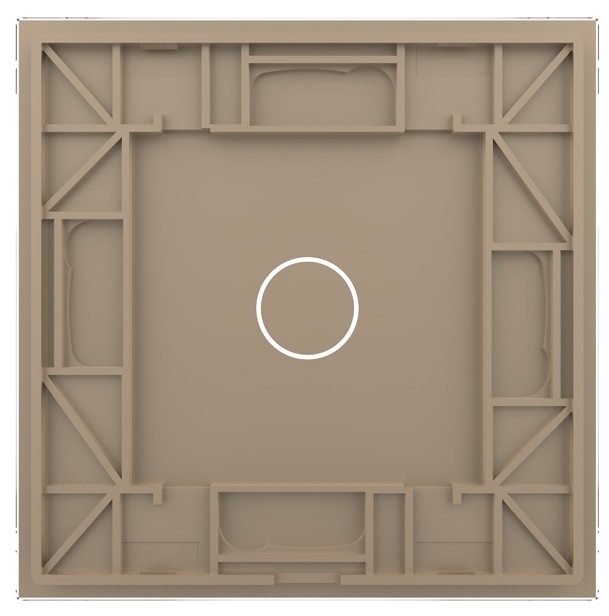

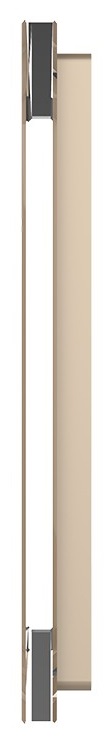

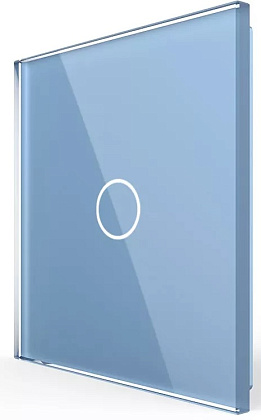

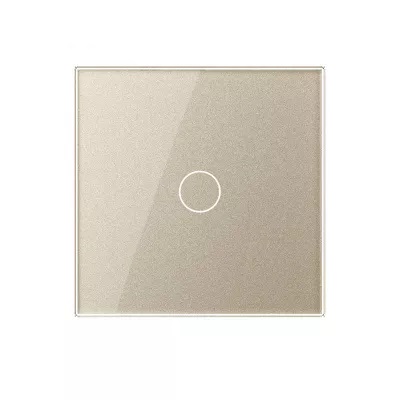

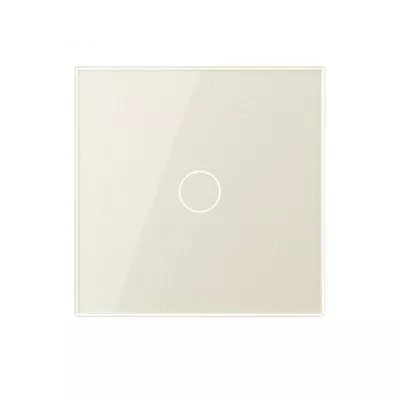

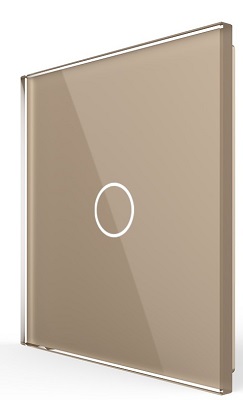

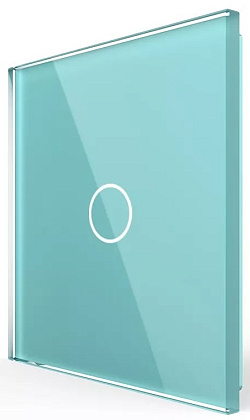

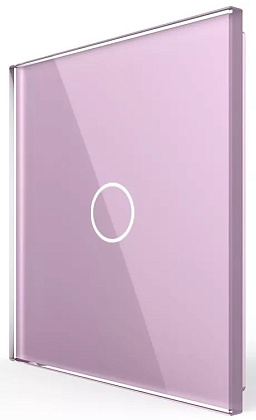

    Установите стеклянную панель.
    В комплект не входит, устанавливается на обесточенный выключатель.
    Подайте питание на выключатель. Подождите 15-30 сек.

Меры предосторожности
Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.
    Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
    Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
    Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
    Категорически запрещается разбирать выключатель.
    Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
    Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
