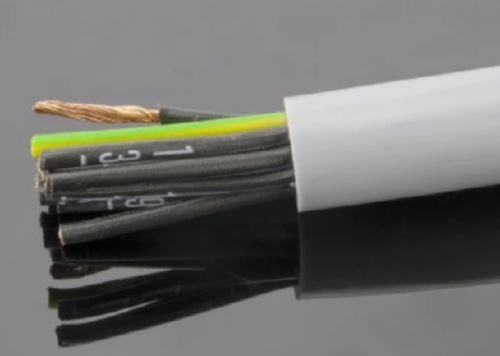

Кабели JZ используются в качестве измерительных и контрольных кабелей (кабелей управления) в различных станках, транспортерах, конвейерах, поточных линиях в машиностроении, системах кондиционирования воздуха и в сталелитейном производстве. Цифровая маркировка жил кабеля выполнена таким образом, что их идентификация не вызывает никаких трудностей даже в том случае, когда удален только небольшой участок оболочки кабеля. Для предотвращения ошибок и неоднозначности при считывании маркировки все нанесенные на жилы номера подчеркнуты. Предназначенная для заземления жила расположена в верхнем слое, сразу непосредственно под внешней оболочкой кабеля.
Технические характеристики:
• Пределы допустимой температуры окружающей среды кабеля
при монтажных и эксплуатационных изгибах от – 5°C до +80°C
при условии эксплуатации в фиксированном (неподвижном) состоянии от –40°C до +80°C
• Номинальное напряжение U0/U — 300/500 B
• Испытательное напряжение, переменный ток 50 Гц — 4000 B
• Минимальный радиус изгиба кабеля — примерно 7,5 x диаметр кабеля
• Устойчивость к воздействию ионизирующего излучениядо 80 x 106 сДж/кг (до 80 Мрад)

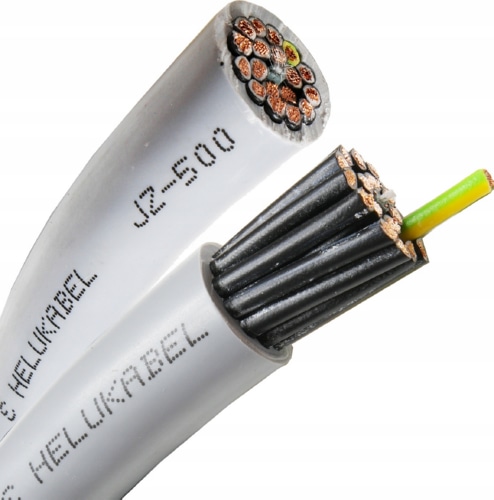

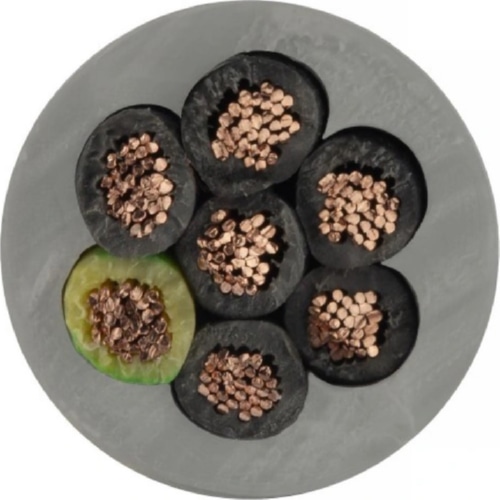

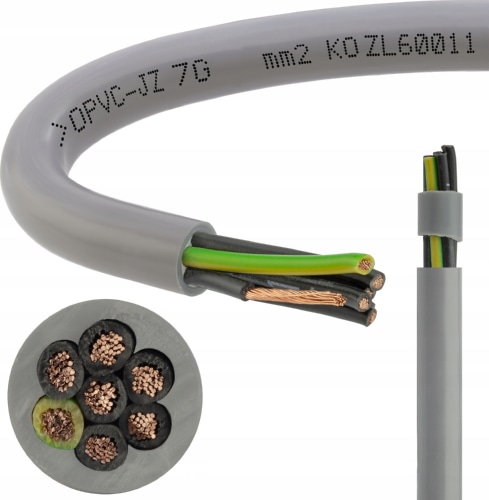

Структура:
• голые медные проводники, многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5
• специальная изоляция жил на основе ПВХ-пластиката в соответствии с Z 7225
• жилы скручены вместе послойный повив
• цвет изоляции жил черный, с белыми цифрами, нанесенными в соответствии со стандартом DIN VDE 0293 (возможно также применение для изоляции жил ПВХ-пластиката синего или красного цвета)
• на жиле заземления изоляция желто-зеленой расцветки
• внешняя оболочка кабеля из специального ПВХ-пластиката серого цвета TM2
• маслостойкость в соответствии со стандартом DIN VDE 0281 раздел 1
• самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В)
