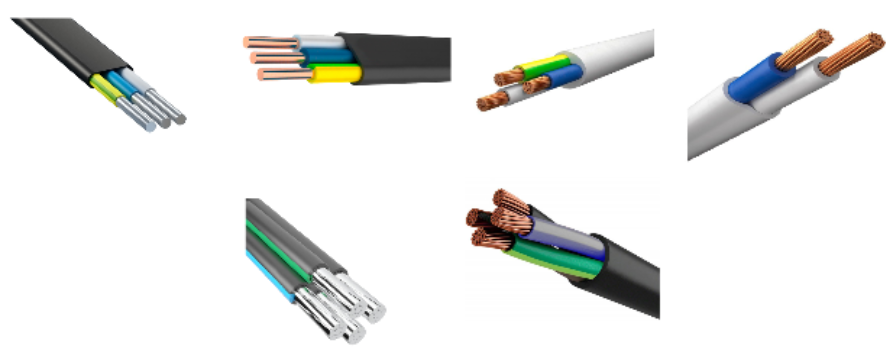

Виды монтажных кабелей

Если вы когда-нибудь занимались монтажом проводки квартире или доме или просто имели дело с кабелями, то наверняка хорошо знаете, что все кабели можно достаточно четко разделить. Например, можно точно сказать, что кабели изготавливаются из меди или алюминия, а каждая токопроводящая жила может состоять из нескольких тонких проволочек или из одной толстой. Казалось бы, на этом основные различия между кабелями заканчиваются, но откуда тогда столько марок и наименований? Давайте разберемся, чем же они отличаются.

Кабель ВВГ

Расшифровать название можно как «винил – винил - не имеет защитной оболочки». Первые два слова обозначают материал, используемый для изоляции и внешней оболочки. Третье показывает, что кабель не имеет защитной оболочки или, как ее еще называют, брони. Даже несмотря на то, что вплоть до сечения 25 мм2 кабель оснащается цельными медными жилами, которых, к слову, обычно бывает от 2 до 5.

ВВГ, наверное, самый известный тип кабеля для бытового монтажа. Его можно проложить открыто или убрать в навесной короб или в штробу. Синтетическая оболочка обеспечивает до 30 лет службы проводника.

Существуют модификации кабеля ВВГ с пометками «нг», «ls» и «fr». Первый индекс показывает, что изоляция кабеля выполнена из материалов, не распространяющих горение. Второй – аббревиатура от английского Low Smoke, что означает низкий уровень дыма, выделяемого при горении. Третий индекс означает Fire Resistace, то есть огнестойкость. Кабели в такой оболочке могут выдерживать прямое воздействие огня в течение определенного периода времени.

Еще одной модификацией является кабель АВВГ. Первая буква аббревиатуры означает, что токопроводящие жилы изготавливаются из алюминия. Ввиду ограничений на монтаж алюминиевых кабелей и большого количества недостатков самого материала, данный кабель на сегодняшний день практически не используется.

У ВВГ есть заграничный аналог – кабель NYM или, как его еще называют у нас, НУМ. Единственным отличием от российской разработки является внутренний слой самозатухающей изоляции.

Кабель СИП (он же провод СИП)

Аббревиатура названия расшифровывается как «самонесущий изолированный провод». То есть, СИП может переносить значительные нагрузки, а из-за цельной полиэтиленовой изоляции еще и практически не боится влаги и солнца. Благодаря этим качествам кабель СИП постепенно вытесняет старый неизолированный алюминиевый провод А (АС) в качестве проводника для ЛЭП.

Общая изоляция на токопроводящих жилах СИП отсутствует. Сами жилы бывают сечением от 16 до 150 мм2. В отличие от ВВГ по маркировке сложно понять специфику кабеля, но номер, указанный в названии, дает понять, например, из скольких жил состоит кабель. Так СИП-1 – это три жилы, одна из которых несущая; СИП-2 содержит 4 жилы, одна из которых также является несущей. В СИП-4 несущая жила отсутствует, а нагрузка распределяется по всем 4 жилам равномерно.

В связи со специфичностью данного кабеля, для его проводки требуются специальные зажимы и кронштейны.

Кабель ПВС

Его название означает «провод соединительный в виниловой изоляции». Состоит из многопроволочных медных жил, благодаря чему достаточно гибок. Сечение жил в отдельных кабелях разнится от 0,75 до 16 мм2.При монтаже стоит учитывать, что провод стоит предварительно оконцевать или залудить.

Соединительным провод называют неспроста. Толщина его внешней изоляции достигает нескольких миллиметров и, благодаря своей гибкости, он отлично подходит для соединения с сетью бытовых приборов и изготовления удлинителей. Но не стоит забывать о том, что внешняя изоляция практически не переносит низких температур и лопается на морозе.

Кабель ШВВП

Название говорит о том, что это «плоский шнур с виниловой изоляцией жил в общей виниловой оболочке». Данный кабель очень похож на ВВГ, и единственным его отличием является конструкция жил – здесь они многопроволочные. Количество жил варьируется от 2 до 3 при сечении каждой в 0,5 или 1,5 мм2.

Благодаря своей гибкости также используется для подключения электроприборов к сети. К сожалению, изоляция ШВВП плохо переносит нагрузки, поэтому данный кабель чаще всего применяется в слаботочных системах с небольшой нагрузкой.

Кабель КГ

У этого кабеля очень простое название, которое означает не что иное, как «кабель гибкий». В основании данного кабеля лежат 1–5 медных однопроволочных жил с сечением 0,5–240 мм2. Токопроводящие жилы прикрыты резиновой оболочкой.

Основное применение данного кабеля – это гибкий подвод на промышленных установках и строительстве. Резиновая оболочка не трескается и сохраняет гибкость при несильных морозах.

Специально для работы при пониженных температурах выпускается модификация КГ ХЛ, индекс которой обозначает холодостойкость. Такой кабель в основном используется для изготовления удлинителей и гибкого соединения электрических приборов.
