Типы электрических патронов и их подключение

Патроны для электрических ламп бывают трех видов: керамические, пластиковые и карболитовые. В этой статье мы расскажем, чем они отличаются друг от друга и как их устанавливать.

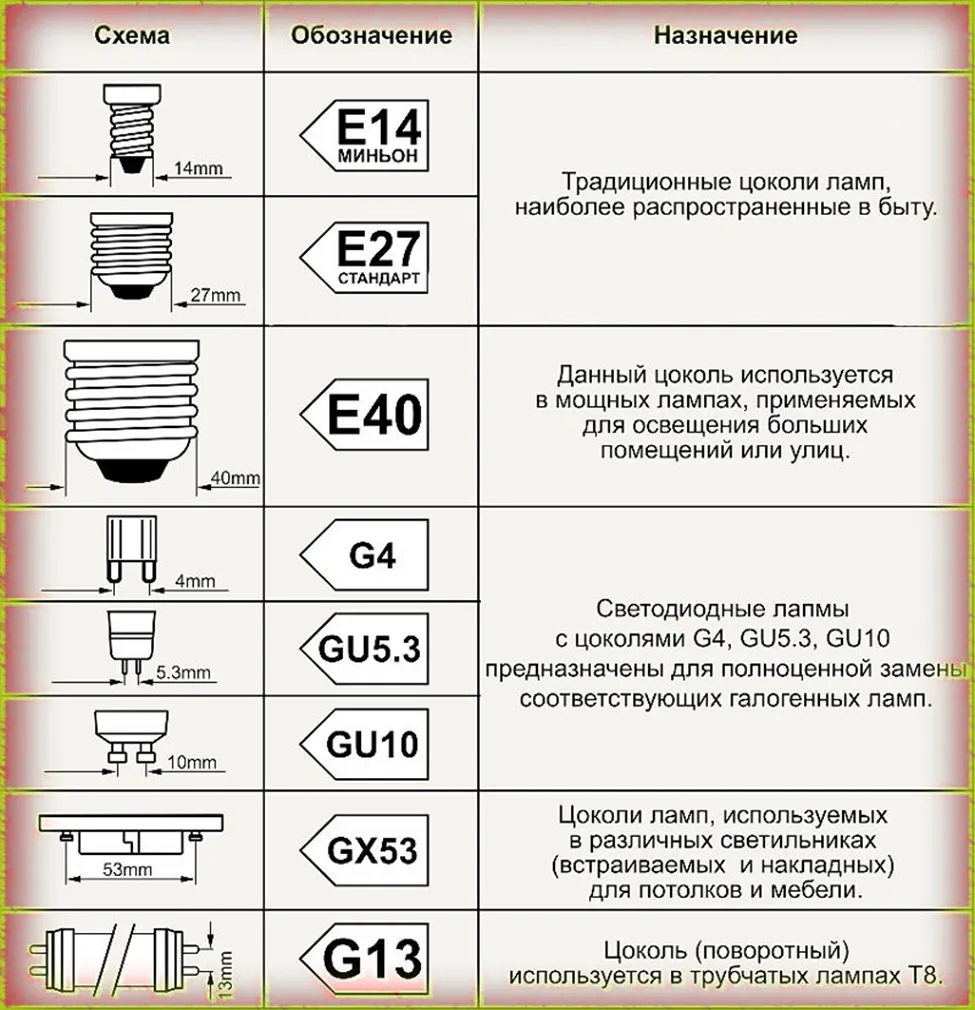

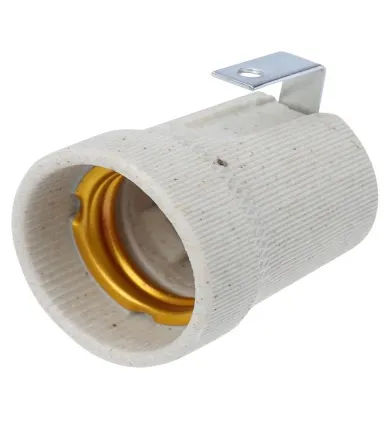

Керамические патроны

Этот тип патрона изготавливается из жаропрочной керамики, поэтому он выдерживает высокую температуру нагрева. Он состоит, чаще всего, из единого, не разбираемого на части корпуса, со встроенной в него резьбовой гильзой. Подключение к электрическому току осуществляется с помощью обыкновенной отвертки через винтовые клеммовые зажимы, которые находятся в основании данного патрона.

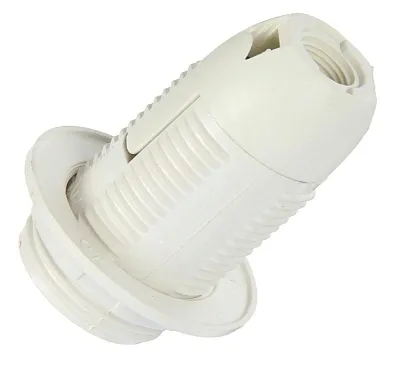

Патроны из пластика

Пластиковые патроны, в отличие от керамических, не обладают способностью выдерживать высокие температуры нагрева, хотя их производители с каждым годом улучшают эти показатели. Чаще всего пластиковые патроны являются разборными и состоят из двух частей - корпуса и нижней юбки, хотя могут быть и цельными. Контакты встроены внутри корпуса патрона, поэтому доступа к ним нет. Подключение данного патрона к проводам является очень простым и осуществляется через самозажимные клеммы по типу клемм WAGO. Стоит учесть, что вытащить провода из них бывает довольно трудно: для этого необходимо производить ими движения «вперед-назад», пока провода не освободятся от клемм. Если подключающие провода являются многожильными, то концы их лучше облудить.

Карболитовые патроны

Патроны из карболита обычно имеют характерный чёрный цвет. Они способны выдерживать высокие температуры. Обладают высокой прочностью и хорошими изоляционными свойствами. По хрупкости занимают промежуточное положение между пластиковыми и керамическими патронами. Патроны данного типа являются разборными. После разборки патрона необходимо с помощью винтового соединения подсоединить провода к керамическому вкладышу, на котором расположены латунные контакты. Концы проводов надо обязательно обернуть кольцом вокруг винтов. Затем производится сборка в обратном порядке.

Основные части патрона:

- цоколь с резьбой;

- «юбка» патрона, закрывающая заднюю часть патрона;

- вкладыш с контактами.

Инструкция по подключению патрона

Перед подключением патрона обязательно отключите подачу электричества в щитке, если патрон будет устанавливаться в стационарный светильник. Если же светильник переносной, то выньте его из розетки. Встраиваемый светильник необходимо вынуть из конструкции, куда он установлен. Далее:

1. Разберите патрон и проденьте провод через отверстие в крышке.

2. Зачистите концы токопроводящих жил на 7–8 мм.

3. При подключении «ноль» (синий провод) сети подается на клемму, идущую к цоколю патрона (к резьбе).

4. Зажмите концы проводов контактными винтами, завернув их отверткой. При отсутствии клемм, но наличии контактных болтов с шайбами, сверните зачищенные концы проводов в кольца и закрепите их. Убедитесь, что провод держится крепко.

5. Поместите вкладыш с контактами в корпус.

6. Наденьте и заверните заднюю крышку патрона.
