Как подсказывает название, отопление «теплый пол» в этом случае является главным, часто единственным источником тепла в помещении. Его задача – нагреть помещение до нужной температуры. Сама температура пола имеет более низкий приоритет: когда температура воздуха в помещении достигает требуемого уровня, система отопления «теплый пол» отключается, несмотря на то, что температура пола ниже, чем мог бы желать пользователь в данную минуту. Эта мера необходима для работы отопления в экономичном режиме – перегрев помещения приводит к нежелательному расходу энергии.
Система регулирования при помощи зонда снимает показания как температуры воздуха в помещении, так и температуру пола. Зонды
в полу выполняют так называемую ограничительную функцию: они препятствуют повышению температуры полов до нежелательного уровня. Величина нагреваемой площади зависит от требуемой мощности, но обычно отопление инсталлируется на всей свободной площади пола в помещении.
Задача нагревательного кабеля
– прогреть пол до приятной, комфортной температуры в то время, когда пользователь находится в помещении. Для системы регулирования температура воздуха в помещении не имеет значения, так как приоритет – температура пола. Поэтому система регулирования снимает только показатели температуры пола и поддерживает ее на требуемом уровне. Отопление помещения, как таковое, обеспечивается иным источником (электрические излучающие панели, тепловодные радиаторы и т.п.). Если бы в процессе комфортного подогрева полов мог произойти перегрев помещения, то эта проблема должна бы решаться путем регулирования работы главного источника тепла – выключением панели и прекращением подачи горячей воды в радиатор. Дополнительное отопление типа «теплый пол» инсталлируется только на выбранных площадях – например, перед ванной или перед душевой кабинкой.

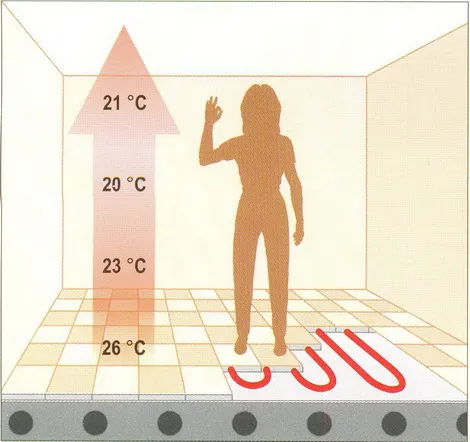

Гигиенические инструкции ограничивают температуру полов в помещениях для постоянного пребывания людей до 27°C (в жилых помещениях). Температура полов в остальных помещениях выбирается в зависимости от предназначения данного помещения: например, в ванных комнатах в интервале 30-35°C. Приведенные значения являются лишь ориентировочными, потому что ощущение температуры полов очень субъективно – для кого-то данная температура может быть высокой, а для кого-то низкой. То есть температура должна быть отрегулирована так, чтобы у потребителя создавалось ощущение комфортного тепла. Кроме того, для главного отопления «теплый пол» температура полов имеет ограничения, чтобы избежать перегрева помещения. Например, в современных новостройках – НЭД и пассивных домах – температура полов в жилых помещениях поддерживается в диапазоне лишь 22-25°C.
В стандартных условиях при комнатной температуре полы прогреваются с 20°C до 27°C примерно в течении 1 часа. Причиной этого является аккумуляция тепла слоем ангидрита или бетона (толщиной 4-6 см), который является несущим элементом всего пола. В тех случаях, когда отопление «теплый пол» выполняет функцию главного отопления, эта динамика является абсолютно достаточной. Однако для систем комфортного подогрева полов стоит инсталлировать дополнительную теплоизоляцию, которая может сократить время подогрева примерно до 15 минут. Более подробно о рекомендуемых конструкциях полов мы расскажем немного позже.
Обычно температура полов поддерживается, в зависимости от предназначения помещения, на значениях в диапазоне от 23°C до 35°C. До какой температуры и за какое время в действительности нагреется пол - это процесс, на который влияет множество факторов: не только мощность отопления «теплый пол», но, в первую очередь, теплоизоляция в конструкции пола и температура воздуха в помещении. Например, если при дополнительном отоплении «теплый пол», играющем роль лишь комфортного подогрева полов, ликвидировать главный источник тепла, то температура в помещении установится на том значении, при котором тепловая мощность пола станет равной потерям тепла в помещении. Тогда температура пола при эксплуатации не должна превысить 20°C. Но при правильно спроектированном отоплении «теплый пол» требуемые температуры должны достигаться без проблем.
Для электрического отопления (и, следовательно, для отопления «теплый пол») вместо мощности указывается подводимая мощность – то есть действительно подводимая энергия. Тогда мощность (отдача) правильно сконструированного отопления «теплый пол» примерно на 5-7% ниже, чем подводимая мощность. Уменьшение мощности обусловлено тепловыми потерями в конструкции, расположенной под системой «теплый пол», и тепловым сопротивлением конструкции над системой «теплый пол». На практике этих потерь нельзя избежать, они общие для всех типов отопления «теплый пол». Подводимая мощность измеряется в Вт/м² – так называемая подводимая мощность на квадратный метр.
Реальная мощность отопления «теплый пол» достигает 100 Вт/м², а поскольку пол не способен передать большую мощность, нет смысла предлагать более высокие значения подводимой мощности. Исключением являются ванные комнаты (требование к температуре пола - до 35°C), комфортный подогрев пола (требования к динамике), или аккумуляционные системы:
В конструкции пола существует относительно много возможностей, как и куда можно инсталлировать нагревательный кабель. Однако для всех них общим является то, что всегда должен быть обеспечен отвод тепла с корпуса нагревательного кабеля. Температура на поверхности корпуса нагревательного кабеля в зависимости от подводимой мощности может изменяться в диапазоне 50-70°C, и необходимо обеспечить «обволакивание» всего корпуса нагревательного кабеля теплопроводящим материалом (упругая мастика, ангидрит, бетон), чтобы тепло отводилось в конструкцию. Несовершенная «заливка» кабеля может привести к образованию воздушных пустот (каверн), которые будут способствовать долговременному перегреву кабеля, и тем самым сокращению срока его службы.
Нужно иметь в виду, что воздух, который не движется, является очень хорошим теплоизолятором, и поэтому материал, в котором размещен кабель, должен быть как можно более компактным (гомогенным). Например, ангидрит, хоть он и имеет коэффициент теплопроводности почти как у бетона, проводит тепло несколько лучше, чем бетонная смесь, в которой наблюдается некоторая степень пористости.
У систем прямого отопления нагревательный кабель расположен непосредственно под напольной плиткой. Это наиболее распространенный тип применения. Он используется как для систем главного отопления, так и для систем комфортного подогрева полов. Нагревательный кабель размещается в тонком слое теплопроводящего материала непосредственно под поверхностью пола, обычно в слое упругой шпаклевки или самонивелирующейся штукатурки. Используются кабели возможно меньших диаметров и с самой низкой подводимой линейной мощностью. Это делается для того, чтобы интервалы между петлями кабеля были небольшими и пол прогревался равномерно. Преимуществом этого метода является простота инсталляции, более флексибильная и, в некоторой степени, более экономичная эксплуатация, ведь средняя температура пола ниже, чем для полуаккумуляционных и аккумуляционных систем. Недостатком же является большой расход упругой шпаклевки или штукатурки, которые стоят дорого.
У полуаккумуляционных систем кабель размещен в слое бетона или ангидтита толщиной примерно 5 см. Полуаккумуляционные, или также частично аккумуляционные системы используются только для отопления, а вот для комфортного подогрева полов они не годятся. Нагревательный кабель размещен на теплоизолирующем слое и залит слоем теплопроводящего материала (ангидрит, бетон) толщиной 4 – 6 см, или находится внутри ламинатной доски (обычно на расстоянии 1/3 от ее нижней грани), например, на сети KARI. Хотя эти конструкции и называются полуаккумуляционными, они используются только в сочетании с тарифом прямого отопления. Толщина несущего материала слишком мала для того, чтобы можно было аккумулировать достаточное количество энергии, и это название используется скорее для различения способа инсталляции нагревательного кабеля, чем для обозначения разницы в практической эксплуатации системы отопления.
Преимуществом такой системы является более низкая установочная цена нагревательных кабелей, поскольку кабель располагается в достаточно толстом слое, что обеспечивает равномерность распределения тепла. Можно использовать кабели с более низкой подводимой мощностью (примерно 15 Вт/м), поэтому для инсталляции требуемой подводимой мощности будет достаточно проложить более короткий кабель с большими интервалами между петлями, чем если бы был использован кабель мощностью 10 Вт/м. Используются также кабели с корпусом из ПВХ (PVC), которые дешевле кабелей с корпусом на базе тефлона. Такой кабель имеет больший диаметр, но для данной конструкции это не имеет значения.
Недостатком же является более сложный способ укладки. В первую очередь тогда, когда нагревательный кабель должен располагаться внутри несущей основы. Эта основа должна быть монолитной, и если бы, например, из бетона был отлит слой толщиной лишь 2 см, после подвяливания бетона был бы инсталлирован нагревательный кабель, и только после этого был бы положен второй слой толщиной 4 см, то в этом случае существовала бы реальная опасность того, что при вводе нагревательного кабеля в эксплуатацию произойдет разделение этих двух слоев и будет наблюдаться так называемое «вздутие» полов. При первом вводе в эксплуатацию полуаккумуляционных и аккумуляционных систем нужно также очень строго выдерживать режим постепенного увеличения температуры пола, то есть режим первого включения (первой растопки).
Aккумулирующий слой должен быть достаточно толстым, чтобы он мог аккумулировать тепло на целый день. Из-за существенных сложностей регулирования в настоящее время аккумуляционные системы практически не используются. На полу должен находиться достаточно толстый слой аккумулирующего материала – обычно 12-15 см бетона – который в течение короткого периода времени (обычно ночью) должен аккумулировать такое количество тепла, которое бы покрыло потребность объекта в отоплении в течение целого дня. Для получения необходимой мощности используются мощные, продуктивные кабели (20 – 30 Вт/м). Эта система не имеет никаких преимуществ в сравнении с системой прямого отопления или с полуаккумуляционной системой. К ней обычно прибегают в тех случаях, когда в течение дня нет возможности получать необходимую мощность из электрической распределительной сети – например, в далеко расположенных областях с недостаточно развитой распределительной сетью, или на промышленных предприятиях, где технологические процессы требуют большого потребления электроэнергии в дневное время, а в ночное время у них избыток электроэнергии.
Если не принимать во внимание общие технические характеристики всего объекта, то для главного отопления «теплый пол» тепловая изоляция пола будет являться ключевым параметром как для качества отопления, так и для расходов на эксплуатацию всей отопительной системы. Обычно для теплоизоляции полов используется пенополистирол, а лучше – экструдированный пенополистирол. Для тепловой изоляции полов не годятся изоляционные материалы с малой объемной массой – например те, что используются для теплоизоляции фасадов. Если нагревательный кабель уложить на слой такой теплоизоляции, то есть опасность, что под воздействием тепла будет происходить постепенная сублимация теплоизолирующего слоя.
Над неотапливаемыми помещениями и открытыми площадками инсталлируется изоляция толщиной 8-10 см (лучше двухслойная, с перекрытием швов), над отапливаемым помещением – толщиной примерно 5 см. Нет проблемы включить достаточный слой тепловой изоляции в конструкцию пола в новостройках, это скорее при реконструкции инвестор стоит перед решением, насколько серьезно он собирается изменить конструкцию пола. Здесь важно подчеркнуть, что никакая «покраска» или «фольга» не заменят 10 см полистирена, и если отопление «теплый пол» должно эксплуатироваться в экономичном режиме, нужно произвести тщательную теплоизоляцию полов.
Tепловая изоляция F-Board значительно сократит время прогревания полов. При комфортном подогреве полов отопление «теплый пол» включается с перерывами, в кратких временных интервалах (примерно на 1 час утром и вечером), поэтому для него важна динамика. В этих случаях хорошо установить дополнительную теплоизоляцию F-Board, которая помещается непосредственно под нагревательный кабель. То же самое делается и в новостройках, у которых высококачественная теплоизоляция уже является составной частью конструкции пола. Эта изоляция увеличит тепловое сопротивление конструкции под нагревательным кабелем, поэтому тепло пойдет, прежде всего, вверх, к напольной плитке, и полы при комнатной температуре прогреются с 20°C до 27°C примерно за 15 минут. И наоборот - теплоизоляция препятствует аккумуляции полом тепла, поэтому после выключения системы полы очень быстро остывают. Для дополнительного подогрева это не является недостатком – аккумуляция тепла и продолжительная задержка тепла в этом случае нежелательны.
Установка теплоизоляции F-Board не заменяет полноценную теплоизоляцию полов, однако особенно при реконструкции она значительно улучшает функцию комфортного подогрева полов без необходимости серьезного изменения конструкции пола. А вот для систем главного отопления использование дополнительной изоляции F-Board является избыточным, так как при длительных интервалах эксплуатации отопительной системы большая скорость нагревания полов не нужна.
ECOFLOOR® АККУМУЛИРОВАНИЕ
ECOFLOOR® ПОЛУАККУМУЛИРОВАНИЕ
ECOFLOOR® ГРЕЮЩИЙ КАБЕЛЬ
ECOFLOOR® ГРЕЮЩИЙ МАТ
ECOFLOOR® ОБОГРЕВАЮЩАЯ РЕКОНСТРУКЦИЯ
ECOFLOOR® АНГИДРИТ
Широкий ассортимент элементов для системы теплых полов представлен в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.
